SSH

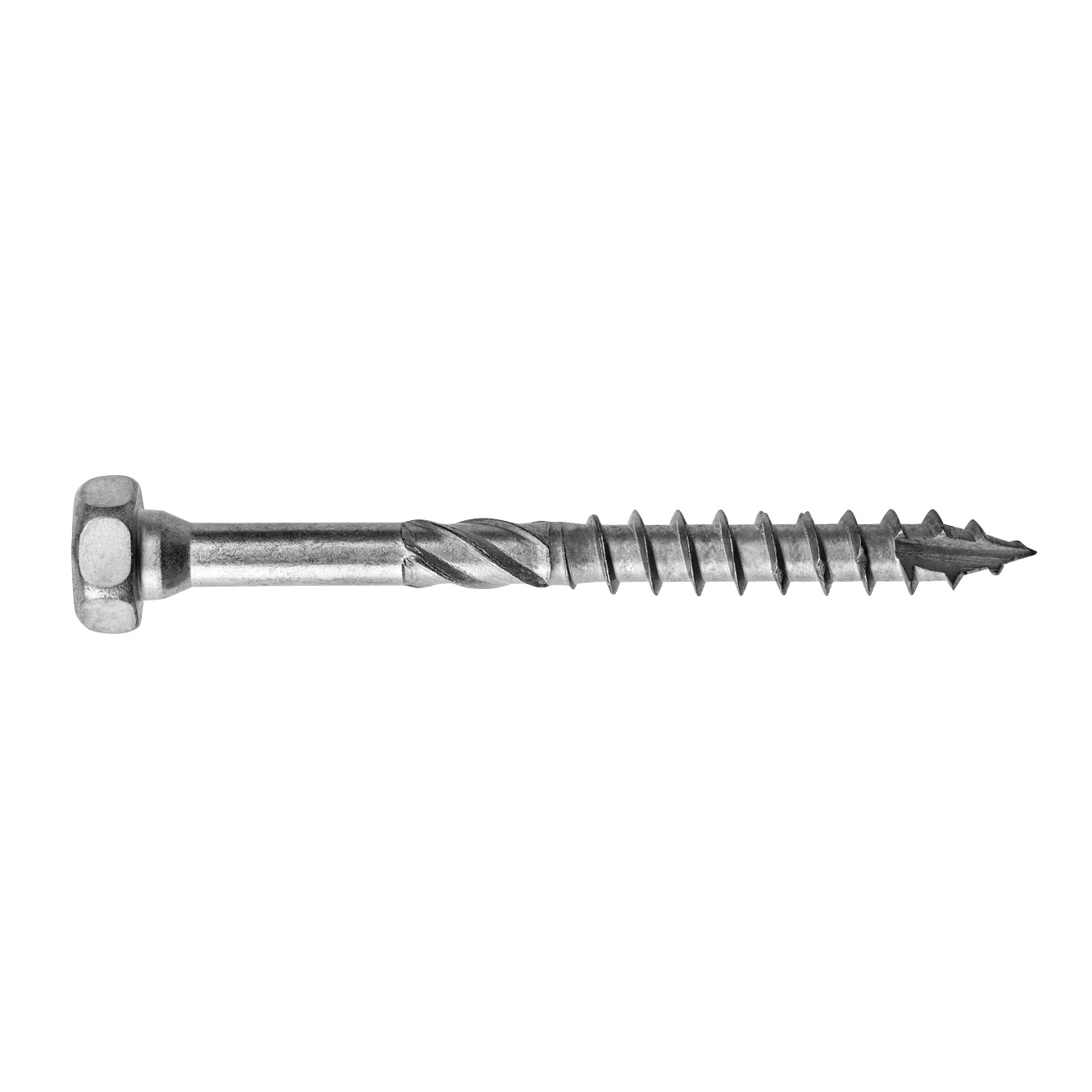

Wkręty konstrukcyjne z łbem sześciokątnym

Wkręty konstrukcyjne do drewna i złączy ciesielskich z pełnym lub częściowym gwintem i sześciokątną główką oraz dodatkowym gniazdem gwiazdkowym TX. Łączniki zostały zabezpieczone specjalną warstwą ochronną Impreg+, która zapewnia bardzo dobrą odporność na korozję i pozwala stosować je na zewnątrz. Warstwa ochronna Impreg+ zapewnia niskie ryzyko korozji galwanicznej w połączeniu z aluminium lub stal nierdzewną.

Karta techniczna

Oznaczenie CE

ETA

Klasa użytkowania 2

Impreg® +

Środowisko zewnętrzne

Solid Wood

Szczegóły produktu

Obrazy

Właściwości

Materiał

Stal węglowa z powłoką ochronną Impreg®+

Właściwości

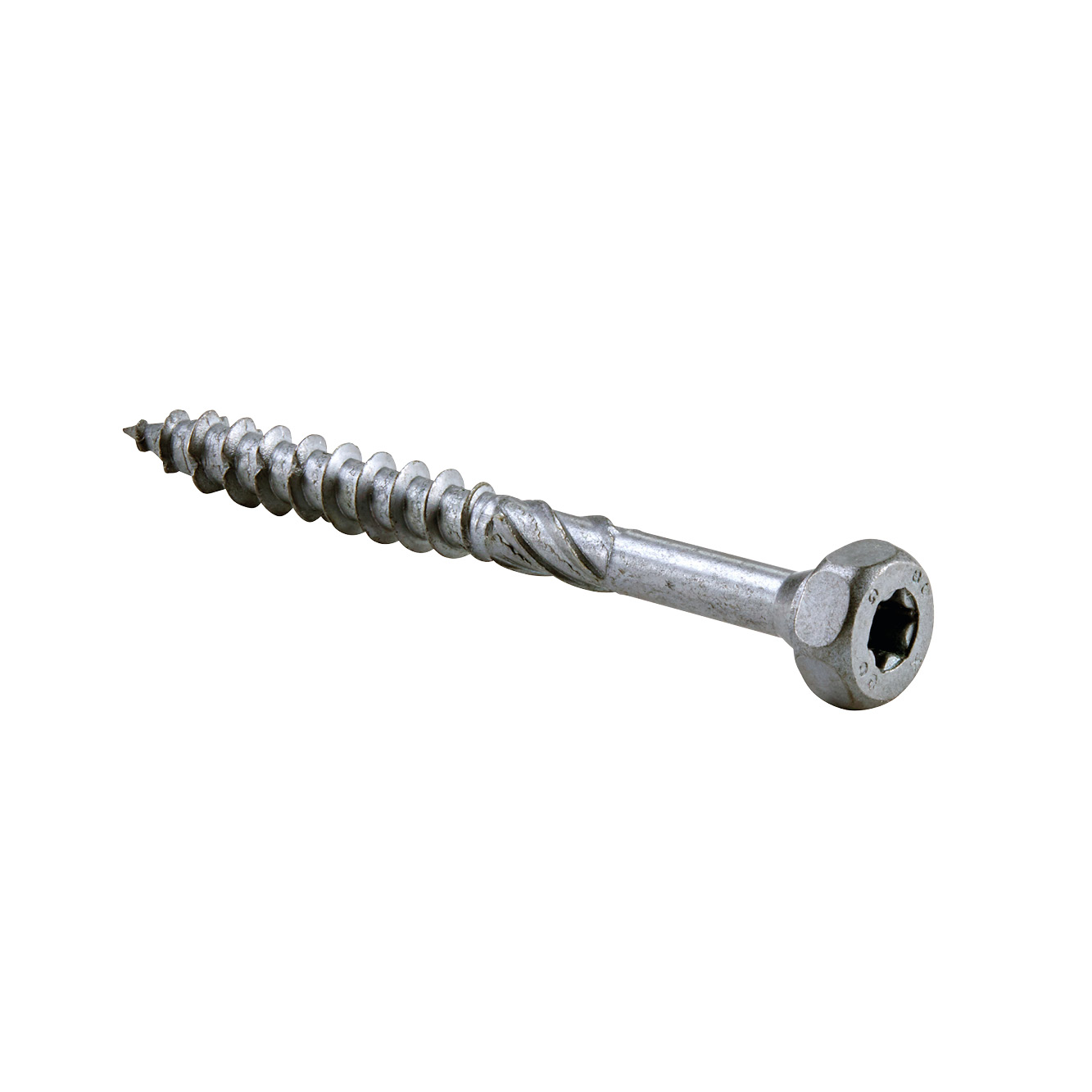

Główka sześciokątna pod klucz
Dodatkowe gniazdo gwiazdkowe TX
Element rozwiercający (młynek) dla wkrętów > 80 mm

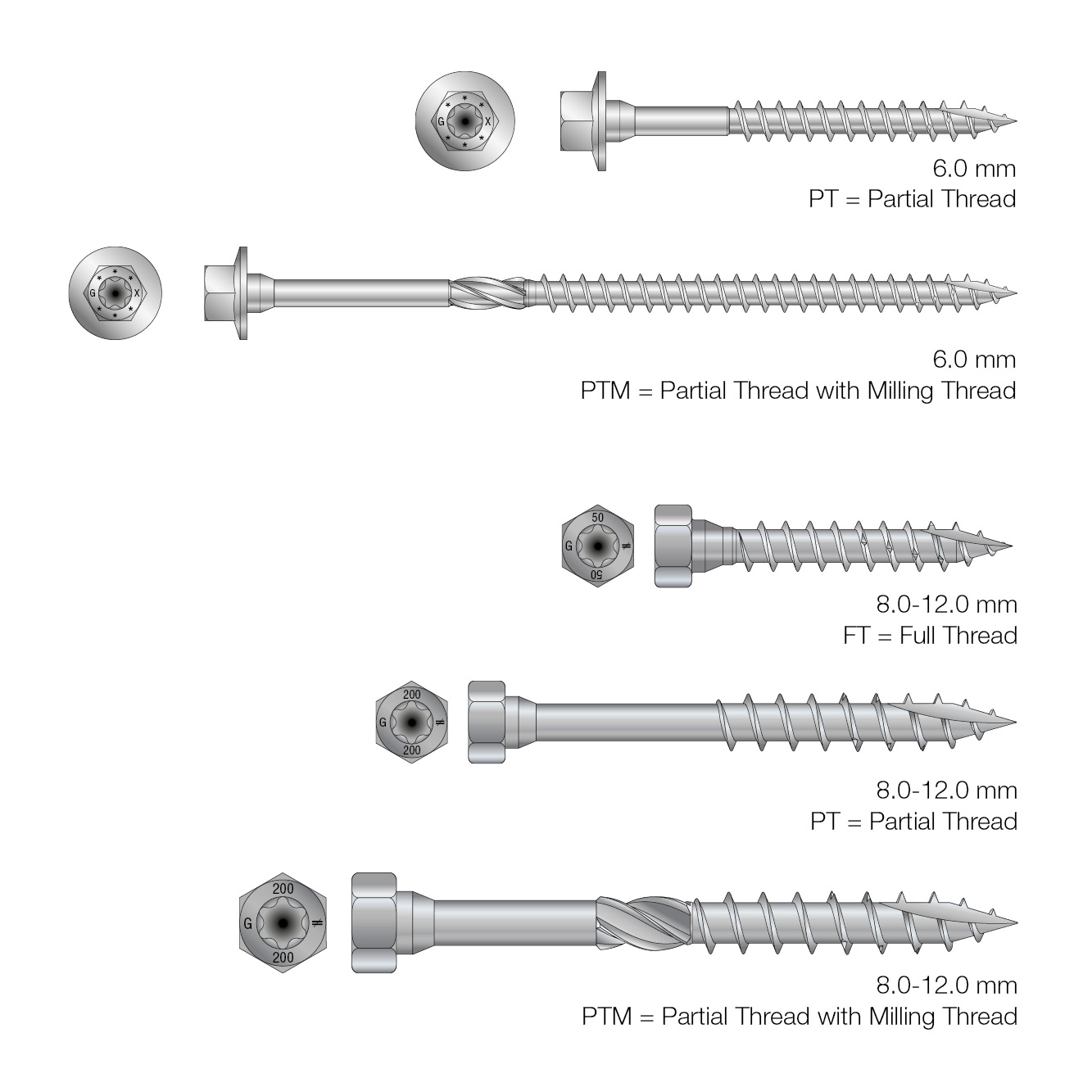

Gwint częściowy lub pełny
Nacięcie typ 17 1/4 wzdłuż gwintu

Zastosowanie

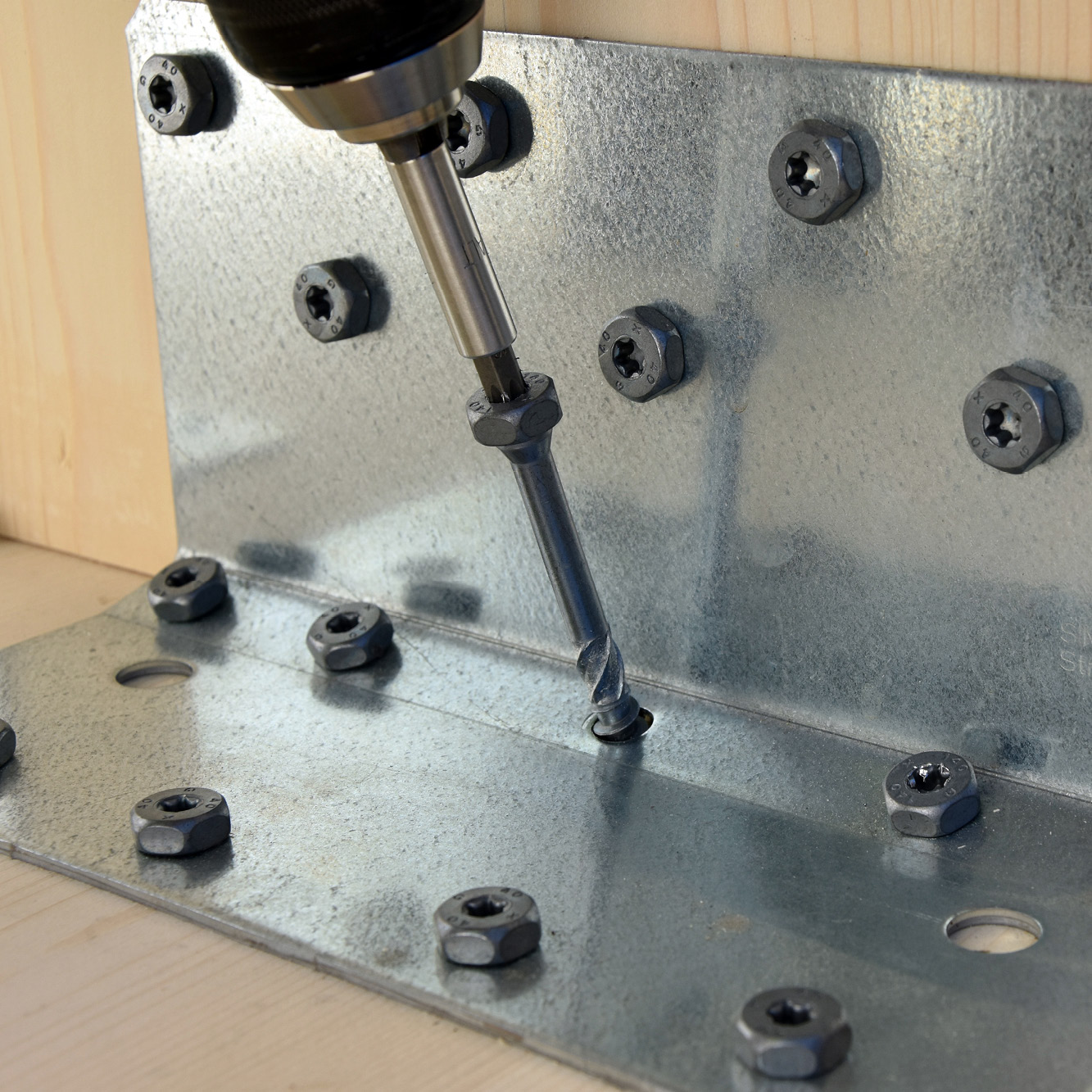

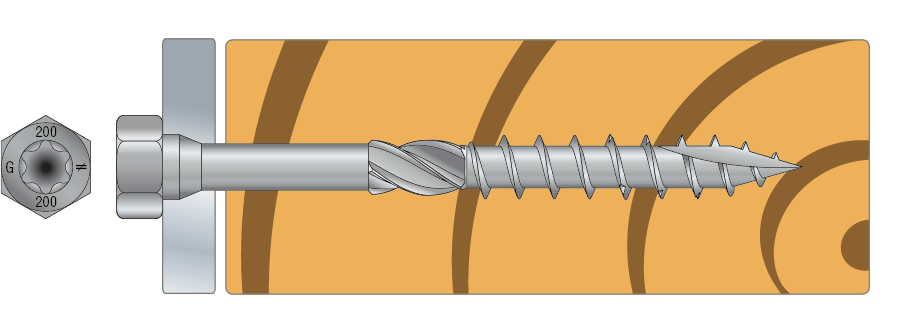

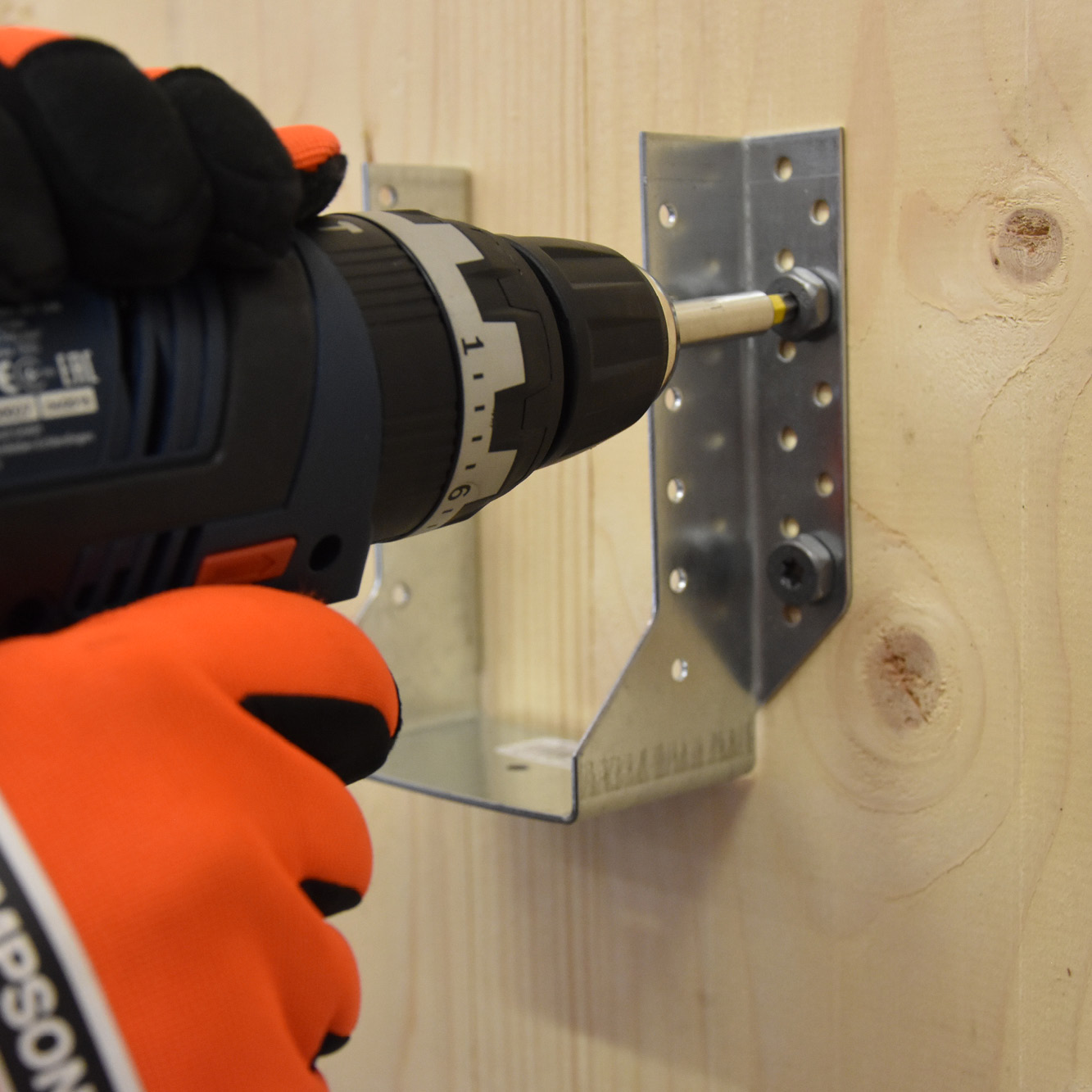

Do drewna lub połączenia blachy stalowej z drewnem (np.złącza)

Wkręty w powłoce Impreg+ można stosować przy malowanych/lakierowanych deskach oraz przy deskach surowych sosnowych czy świerkowych.
Nie zaleca się stosowania wkrętów w powłokach Impreg+ przy drewnie z zawartością kwasów (np. modrzew) i drewnie impregnowanym, w których kwas bądź impregnat może wpłynąć chemicznie na powłokę.

Zalety

Podwyższona odporność antykorozyjna porównywalna do stali cynkowanej ogniowo metodą zanurzeniową o grubości warstwy cynku (55 µm)
Poszerzony trzpień wkręta pod główką całkowicie wypełnia otwór
Mocowanie bez wstępnego nawiercania przyśpiesza czas montażu

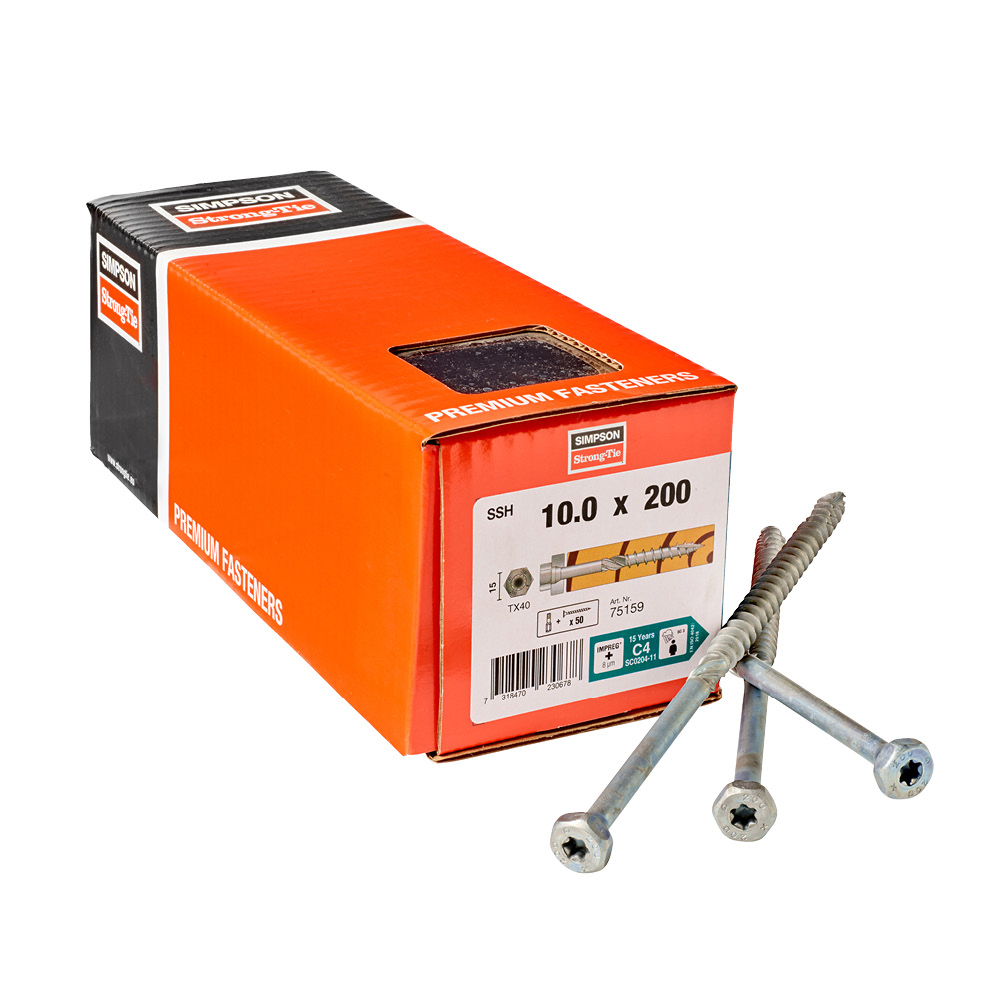

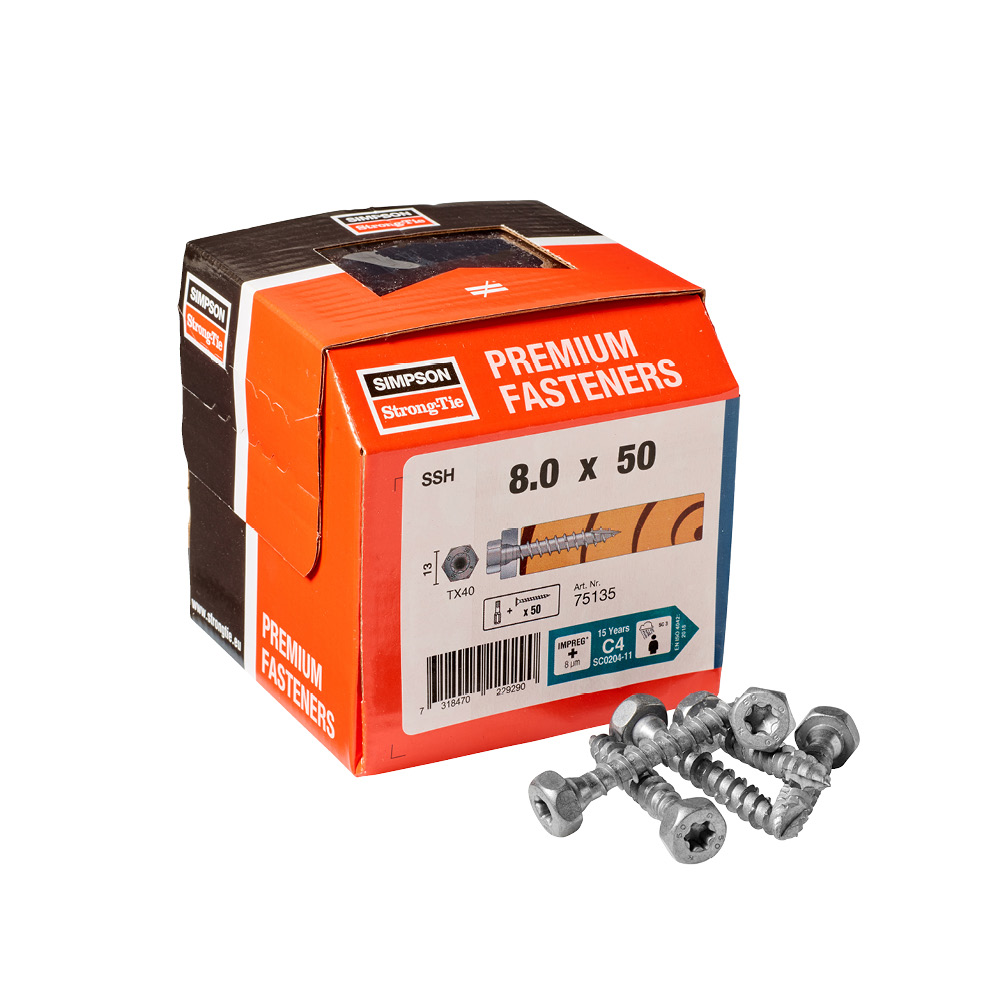

Bit w opakowaniu

Dane techniczne

Wymiary

Wymiary produktu


Referencje	Kod	DB nr.	NOBB nr.	Gunnebo art. nr.	Wymiary łącznika [mm]							bit	Qty per blister
Referencje	Kod	DB nr.	NOBB nr.	Gunnebo art. nr.	d	l	d_h	h_t	d_uh	d₁	l_g	bit	Qty per blister
SSH6.0X40 Blister	77183	2396019	60049690	-	6	40	10	4.75	6.1	3.7	24	T-30	8

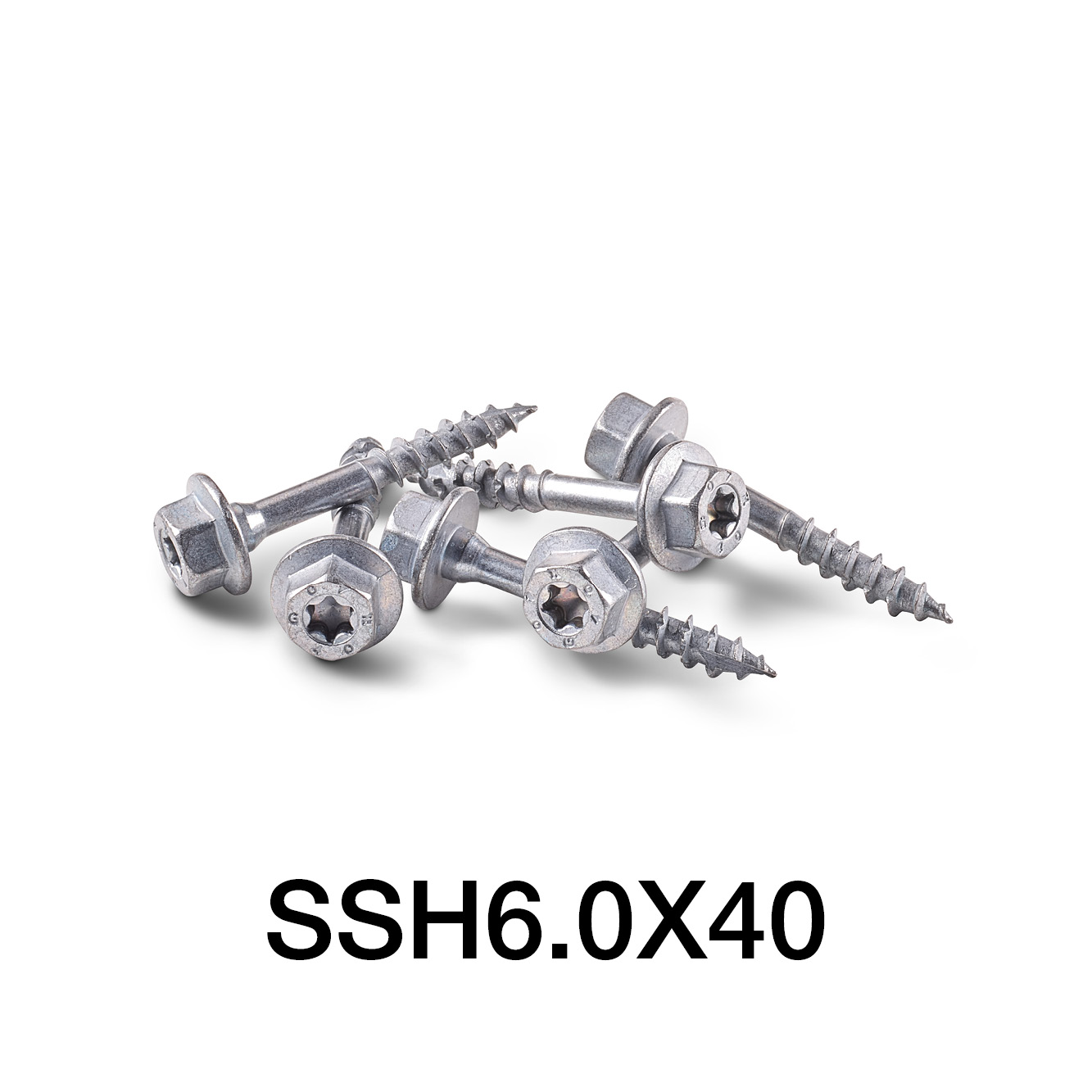

SSH6.0X40	75128	2054502	55520405	71644		40	10	4.75	6.1	3.7	24	T-30	-
SSH6.0X50 Blister	77184	-	60049691	-		50	10	4.75	6.1	3.7	33	T-30	8
SSH6.0X50	75129	2054503	55520413	71645		50	10	4.75	6.1	3.7	33	T-30	-
SSH6.0X60	75130	2054504	55520424	71646		60	10	4.75	6.1	3.7	42	T-30	-
SSH6.0X75	75131	2054505	55520432	71647		75	10	4.75	6.1	3.7	42	T-30	-
SSH6.0X90	75132	2054506	55520443	71648		90	10	4.75	6.1	3.7	42	T-30	-
SSH6.0X120	75133	2054507	55520458	71649		120	10	4.75	6.1	3.7	75	T-30	-
SSH8.0x40 Blister	77185	2396020	60049692	-	8	40	13	5.75	8.2	5.1	32	T-40	8
SSH8.0X40	75134	2054508	55520806	71688		40	13	5.75	8.2	5.1	32	T-40	-
SSH8.0x50 Blister	77186	-	60049693	-		50	13	5.75	8.2	5.1	42	T-40	8
SSH8.0X50	75135	2054509	55520462	71689		50	13	5.75	8.2	5.1	42	T-40	-
SSH8.0x60 Blister	77187	2396021	60049694	-		60	13	5.75	8.2	5.1	42	T-40	8
SSH8.0X60	75136	2054510	55520477	71690		60	13	5.75	8.2	5.1	42	T-40	-
SSH8.0x80 Blister	77188	2396022	60049695	-		80	13	5.75	8.2	5.1	42	T-40	8

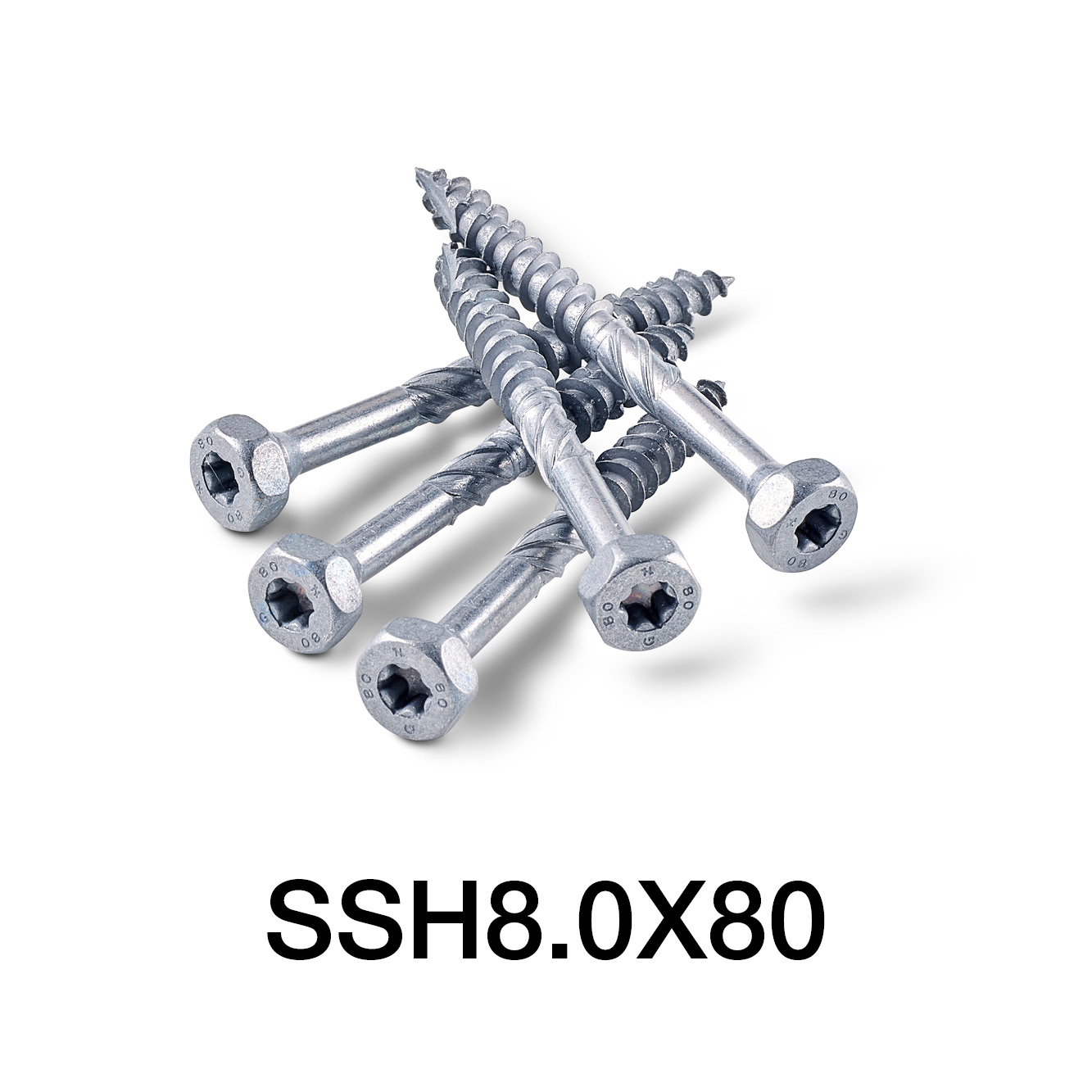

SSH8.0X80	75137	2054511	55520481	71691		80	13	5.75	8.2	5.1	42	T-40	-
SSH8.0x90 Blister	77189	-	60049696	-		90	13	5.75	8.2	5.1	42	T-40	8
SSH8.0X90	75138	2054512	55520496	71692		90	13	5.75	8.2	5.1	42	T-40	-
SSH8.0x100 Blister	77190	2396023	60049697	-		100	13	5.75	8.2	5.1	55	T-40	8
SSH8.0X100	75139	2054513	55520814	71609		100	13	5.75	8.2	5.1	55	T-40	-
SSH8.0X120	75140	2054514	55520500	76762		120	13	5.75	8.2	5.1	85	T-40	-
SSH8.0X140	75141	2054515	55520515	71701		140	13	5.75	8.2	5.1	85	T-40	-
SSH8.0X160	75142	2054516	55520526	73255		160	13	5.75	8.2	5.1	110	T-40	-
SSH8.0X180	75143	2054517	55520534	73256		180	13	5.75	8.2	5.1	110	T-40	-
SSH8.0X200	75144	2054518	55520545	73257		200	13	5.75	8.2	5.1	110	T-40	-
SSH8.0X240	75145	2054519	55520553	73258		240	13	5.75	8.2	5.1	110	T-40	-
SSH8.0X260	75146	2054520	55520564	73212		260	13	5.75	8.2	5.1	110	T-40	-
SSH8.0X280	75147	2054521	55520572	73213		280	13	5.75	8.2	5.1	110	T-40	-
SSH8.0X300	75148	2054522	55520583	73214		300	13	5.75	8.2	5.1	110	T-40	-
SSH10.0x40 Blister	77191	2396024	60049698	-	10	40	15	6	10.2	6.2	32	T-40	8
SSH10.0X40	75149	2054523	55520825	71707		40	15	6	10.2	6.2	32	T-40	-
SSH10.0x50 Blister	77192	-	60049699	-		50	15	6	10.2	6.2	42	T-40	8
SSH10.0X50	75150	2054524	55520897	71708		50	15	6	10.2	6.2	42	T-40	-
SSH10.0x60 Blister	77193	2396025	60049700	-		60	15	6	10.2	6.2	42	T-40	8

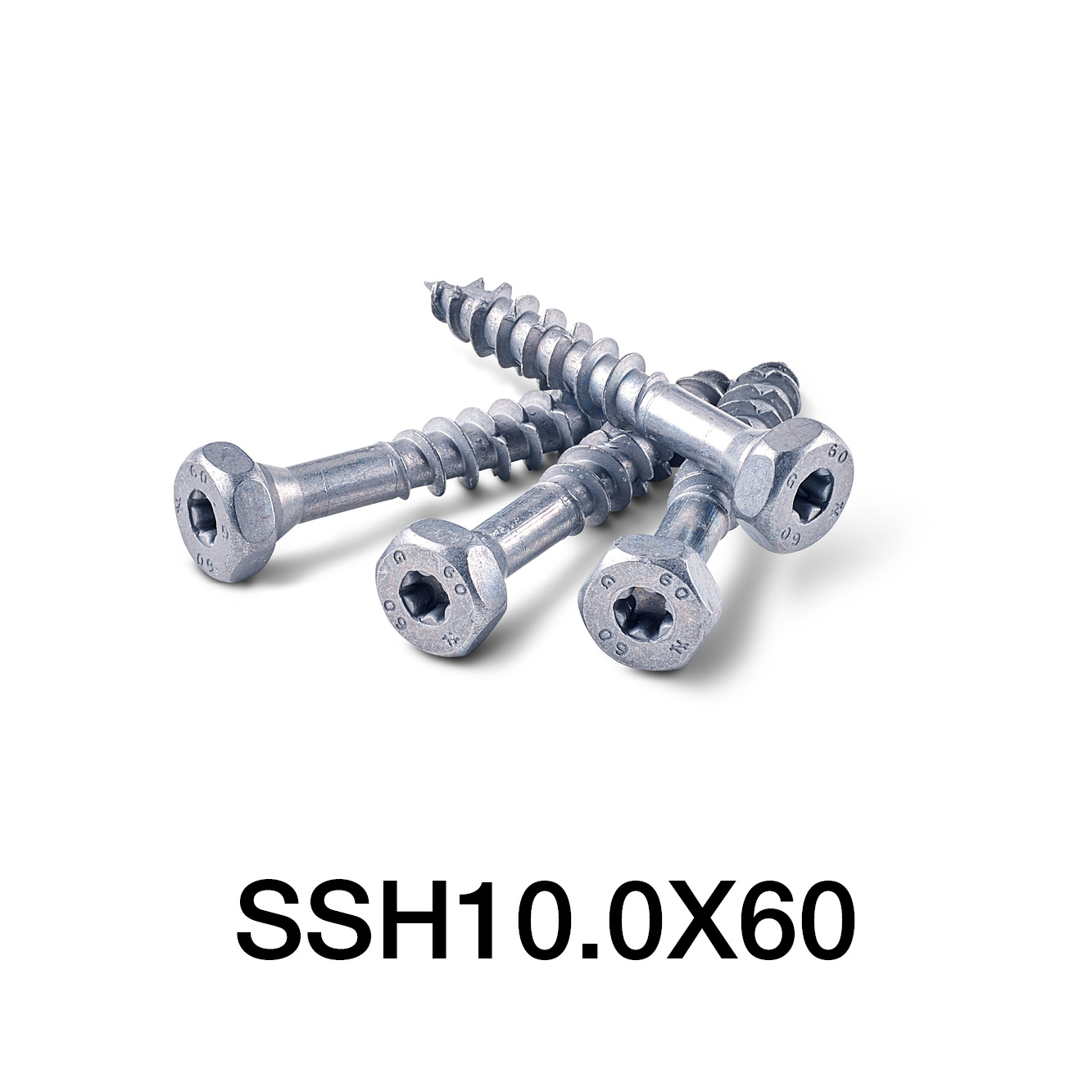

SSH10.0X60	75151	2054525	55520598	71709		60	15	6	10.2	6.2	42	T-40	-
SSH10.0x80 Blister	77194	2396026	60049701	-		80	15	6	10.2	6.2	42	T-40	8
SSH10.0X80	75152	2054526	55520602	71710		80	15	6	10.2	6.2	42	T-40	-
SSH10.0x90 Blister	77195	-	60049702	-		90	15	6	10.2	6.2	42	T-40	8
SSH10.0X90	75153	2054527	55520617	71711		90	15	6	10.2	6.2	42	T-40	-
SSH10.0x100 Blister	77197	2396027	-	-		100	15	6	10.2	6.2	55	T-40	8
SSH10.0X100	75154	2054528	55520833	71712		100	15	6	10.2	6.2	55	T-40	-
SSH10.0x120 Blister	77198	2396028	-	-		120	15	6	10.2	6.2	85	T-40	8
SSH10.0X120	75155	2054529	55520844	71713		120	15	6	10.2	6.2	85	T-40	-
SSH10.0X140	75156	2054530	55520852	71714		140	15	6	10.2	6.2	85	T-40	-
SSH10.0X160	75157	2054531	55520863	71715		160	15	6	10.2	6.2	110	T-40	-
SSH10.0X180	75158	2054532	55520878	71716		180	15	6	10.2	6.2	110	T-40	-
SSH10.0X200	75159	2054533	55520621	73215		200	15	6	10.2	6.2	110	T-40	-
SSH10.0X240	75160	2054534	55520636	73216		240	15	6	10.2	6.2	125	T-40	-
SSH10.0X280	75161	2054535	55520640	73217		280	15	6	10.2	6.2	125	T-40	-
SSH12.0X60	75162	2054536	55520655	71721	12	60	17	6.25	12.2	6.7	48	T-40	-
SSH12.0X80	75163	2054537	55520666	71722		80	17	6.25	12.2	6.7	48	T-40	-
SSH12.0X90	75164	2054538	55520674	71723		90	17	6.25	12.2	6.7	48	T-40	-
SSH12.0X100	75165	2054539	55520685	71724		100	17	6.25	12.2	6.7	55	T-40	-
SSH12.0X120	75166	2054540	55520693	76761		120	17	6.25	12.2	6.7	85	T-40	-
SSH12.0X140	75167	2054541	55520704	71726		140	17	6.25	12.2	6.7	85	T-40	-
SSH12.0X160	75168	2054542	55520712	71727		160	17	6.25	12.2	6.7	110	T-40	-
SSH12.0X180	75169	2054543	55520723	71728		180	17	6.25	12.2	6.7	110	T-40	-
SSH12.0X200	75170	2054544	55520738	71729		200	17	6.25	12.2	6.7	110	T-40	-

Compatible products

Referencje	Compatible brackets	Compatible hangers	Compatible post bases
SSH8.0X40	EBC	-	-
SSH8.0X50	EBC	-	-
SSH8.0X60	EBC	-	-
SSH8.0X80	EBC	-	-
SSH8.0X90	EBC	-	-
SSH8.0X100	EBC	-	-
SSH8.0X120	EBC	-	-
SSH8.0X140	EBC	-	-
SSH8.0X160	EBC	-	-
SSH8.0X180	EBC	-	-
SSH8.0X200	EBC	-	-
SSH8.0X240	EBC	-	-
SSH8.0X260	EBC	-	-
SSH8.0X280	EBC	-	-
SSH8.0X300	EBC	-	-
SSH10.0X40	E5/1.5, E5/1.5/1.22/11, ABR100, ABR105	SBE, SAE(1), S45, S1030, S1530	-
SSH10.0X50	-	SBE, SAE(1), S45, S1030, S1530	-
SSH10.0X60	-	SBE, SAE(1), S45, S1030, S1530	-
SSH10.0X80	ABR105, E20/3	SBE, SAE(1), S45, S1030, S1530	PPA, PPRC, APB100/150, PBLR, PPSP
SSH10.0X90	-	SBE, SAE(1), S45, S1030, S1530	PPA, PPRC, APB100/150, PBLR, PPSP
SSH10.0X100	-	SBE, SAE(1), S45, S1030, S1530	PPA, PPRC, APB100/150, PBLR, PPSP
SSH10.0X120	-	SBE, SAE(1), S45, S1030, S1530	PPA, PPRC, APB100/150, PBLR, PPSP
SSH10.0X140	-	SBE, SAE(1), S45, S1030, S1530	PPA, PPRC, APB100/150, PBLR, PPSP
SSH10.0X160	-	SBE, SAE(1), S45, S1030, S1530	PPA, PPRC, APB100/150, PBLR, PPSP
SSH10.0X180	-	SBE, SAE(1), S45, S1030, S1530	PPA, PPRC, APB100/150, PBLR, PPSP
SSH10.0X200	-	SBE, SAE(1), S45, S1030, S1530	PPA, PPRC, APB100/150, PBLR, PPSP
SSH10.0X240	-	SBE, SAE(1), S45, S1030, S1530	PPA, PPRC, APB100/150, PBLR, PPSP
SSH10.0X280	-	SBE, SAE(1), S45, S1030, S1530	PPA, PPRC, APB100/150, PBLR, PPSP
SSH12.0X60	-	SAE(2), GLE, GSE, S45	PBP60/50
SSH12.0X80	AE116, AG922, ABR255, AKRX3L	SAE(2), GLE, GSE, S45	PBP60/50
SSH12.0X90	-	SAE(2), GLE, GSE, S45	PBP60/50
SSH12.0X100	-	SAE(2), GLE, GSE, S45	PBP60/50
SSH12.0X120	-	SAE(2), GLE, GSE, S45	PBP60/50
SSH12.0X140	-	SAE(2), GLE, GSE, S45	PBP60/50
SSH12.0X160	-	SAE(2), GLE, GSE, S45	PBP60/50
SSH12.0X180	-	SAE(2), GLE, GSE, S45	PBP60/50
SSH12.0X200	-	SAE(2), GLE, GSE, S45	PBP60/50
