Kątownik do betonu wzmocniony

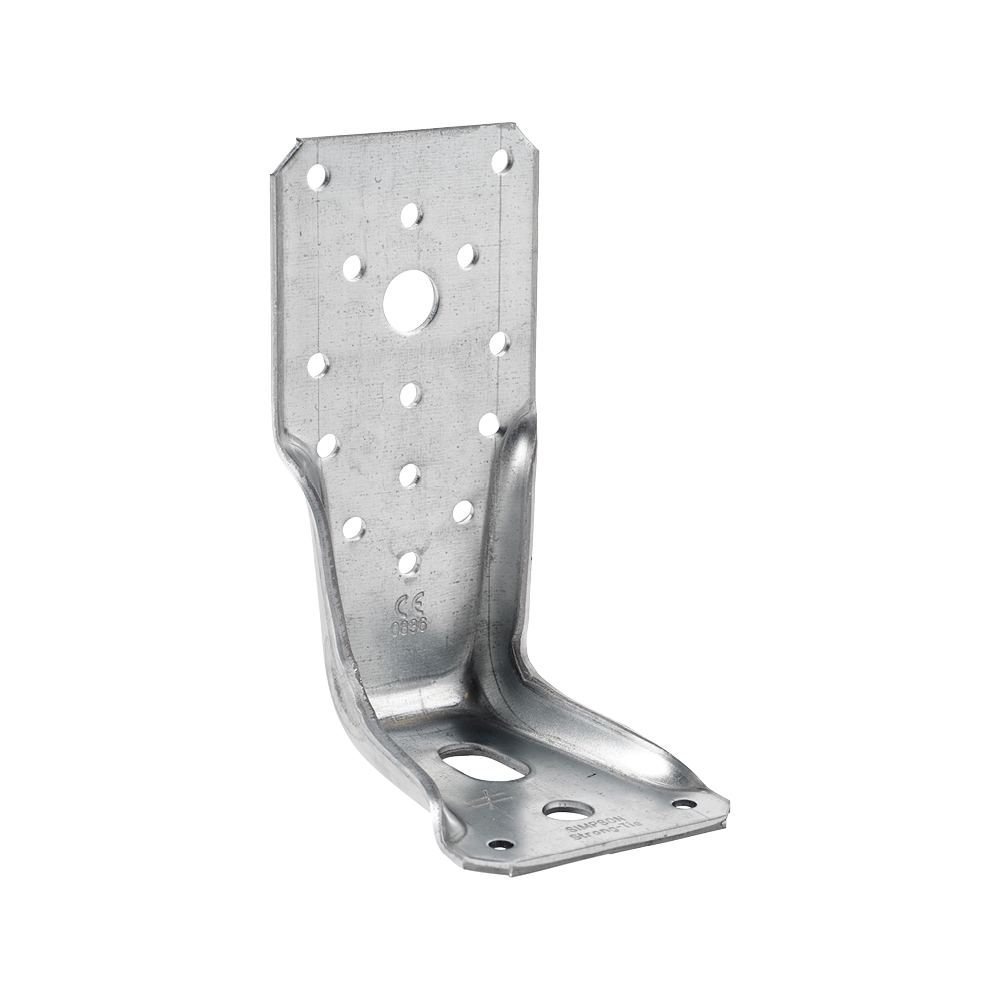

Złącza kotwiące AKRX3 są bliźniaczym odpowiednikiem złączy kotwiących AKR. Różnica pomiędzy kątownikami wynika z grubość i gatunku stali oraz powłoki cynku. Dużą zaletą kątowników AKRX3 w odróżnieniu od klasycznego kątownika AKR jest większy wybór i możliwość dopasowania wysokości ramienia mocowanego do elementu drewnianego. Dzięki zastosowanej perforacji kątownik można łączyć nie tylko za pomocą systemowych gwoździ CNA ale także przelotowo za pomocą śruby M12. Złącza AKRX3 w wersji „L” posiadają jeden otwór podłużny który pozwala na regulację pozycji kątownika w czasie montażu.
Szczegóły produktu
Właściwości
Materiał
Gatunek Stali:
Stal S250GD
Grubość blachy 3,0 mm
Ochrona antykorozyjna:
Cynkowana ogniowo metodą Sendzimira Z 275 g/m2 (20 µm)
Zalety
- Prosty montaż
- Obliczone statycznie
- Mocne i trwałe połączenia
- Gwoździowanie pełne lub częściowe
Zastosowanie
Połączenie
Element główny:
beton
Element drugorzędny:
drewno konstrukcyjne, prefabrykowane ściany szkieletowe
Zastosowanie
- Do łączenia drewnianych konstrukcji z betonowym fundamentem.
- Mogą być stosowane jako zakotwienie drewnianych słupów, prefabrykowanych ścian szkieletowych lub innych elementów drewnianych.
Dane techniczne
Wymiary złącza
Referencje | Wymiary złącza [mm] | Ilość w opk. | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
A | B | C | t | Otwory ramię A | Otwory ramię B | ||||||
Ø5 | Ø13.5 | Ø5 | Ø11 | Ø13.5 | Ø13.5x25 | ||||||
AKR95X3 | 95 | 85 | 65 | 3 | 9 | - | 2 | 1 | 1 | - | 25 |
AKR95X3L | 95 | 85 | 65 | 3 | 9 | - | 2 | 1 | - | 1 | 25 |
AKR135X3 | 135 | 85 | 65 | 3 | 14 | 1 | 2 | 1 | 1 | - | 25 |
AKR135X3L | 135 | 85 | 65 | 3 | 14 | 1 | 2 | 1 | - | 1 | 25 |
AKR165X3 | 165 | 85 | 65 | 3 | 15 | 1 | 2 | 1 | 1 | - | 25 |
AKR165X3L | 165 | 85 | 65 | 3 | 15 | 1 | 2 | 1 | - | 1 | 25 |
AKR205X3 | 205 | 85 | 65 | 3 | 20 | 2 | 2 | 1 | 1 | - | 25 |
AKR205X3L | 205 | 85 | 65 | 3 | 20 | 2 | 2 | 1 | - | 1 | 25 |
AKR245X3 | 245 | 85 | 65 | 3 | 22 | 2 | 2 | 1 | 1 | - | 25 |
AKR245X3L | 245 | 85 | 65 | 3 | 22 | 2 | 2 | 1 | - | 1 | 25 |
AKR285X3 | 285 | 85 | 65 | 3 | 26 | 3 | 2 | 1 | 1 | - | 25 |
AKR285X3L | 285 | 85 | 65 | 3 | 26 | 3 | 2 | 1 | - | 1 | 25 |
W tabelach podano nośności dla schematów montażu: belka-beton (gwoździowanie pełne i częściowe) i słup-beton.
Inne opcje montażu w ETA
Uproszczone charakterystyczne nośności - drewno do betonu - pełne gwoździowanie - 1 kątownik na połączenie
Referencje | Łączniki | Uproszczone charakterystyczne nośności - 1 kątownik na połączenie [kN] | ||||
---|---|---|---|---|---|---|
Ramię A | Ramię B | R1.k*** | R2.k = R3.k | |||
szt. | Typ | szt. | Typ | |||
AKR95X3L | 8 | CNA4.0x50 | 1 | Ø12** | 8.7 | 2.8 |
AKR135X3L | 13 | CNA4.0x50 | 1 | Ø12** | 15.5 | 4.6 |
AKR285X3L | 25 | CNA4.0x50 | 1 | Ø12** | 15.3 | 4.4 |
** Wymagana nośność R#, d dla kotwy jest określana na podstawie (współczynnika kotwy x obciążenie obliczeniowe połączenia F #, d) dla wymaganego kierunku obciążenia i łącznika. Zapoznaj się z zakotwieniem Simpson Strong-Tie dla doboru odpowiednich kotew. Typowymi rozwiązaniami kotwiącymi są BOAXII, SET-XP, WA, AT-HP, w zależności od rodzaju betonu, rozstawu i odległości krawędzi.
*** Opublikowana nośność charakterystyczna jest obliczana na podstawie chwilowego czasu obciążenia i klasy użytkowania 2 zgodnie z EC5 (EN 1995) - kmod = 1,1. Dla innych klas czasów trwania obciążeń i klasy użytkowania, sprawdź ETA, aby uzyskać dokładniejsze nośności.

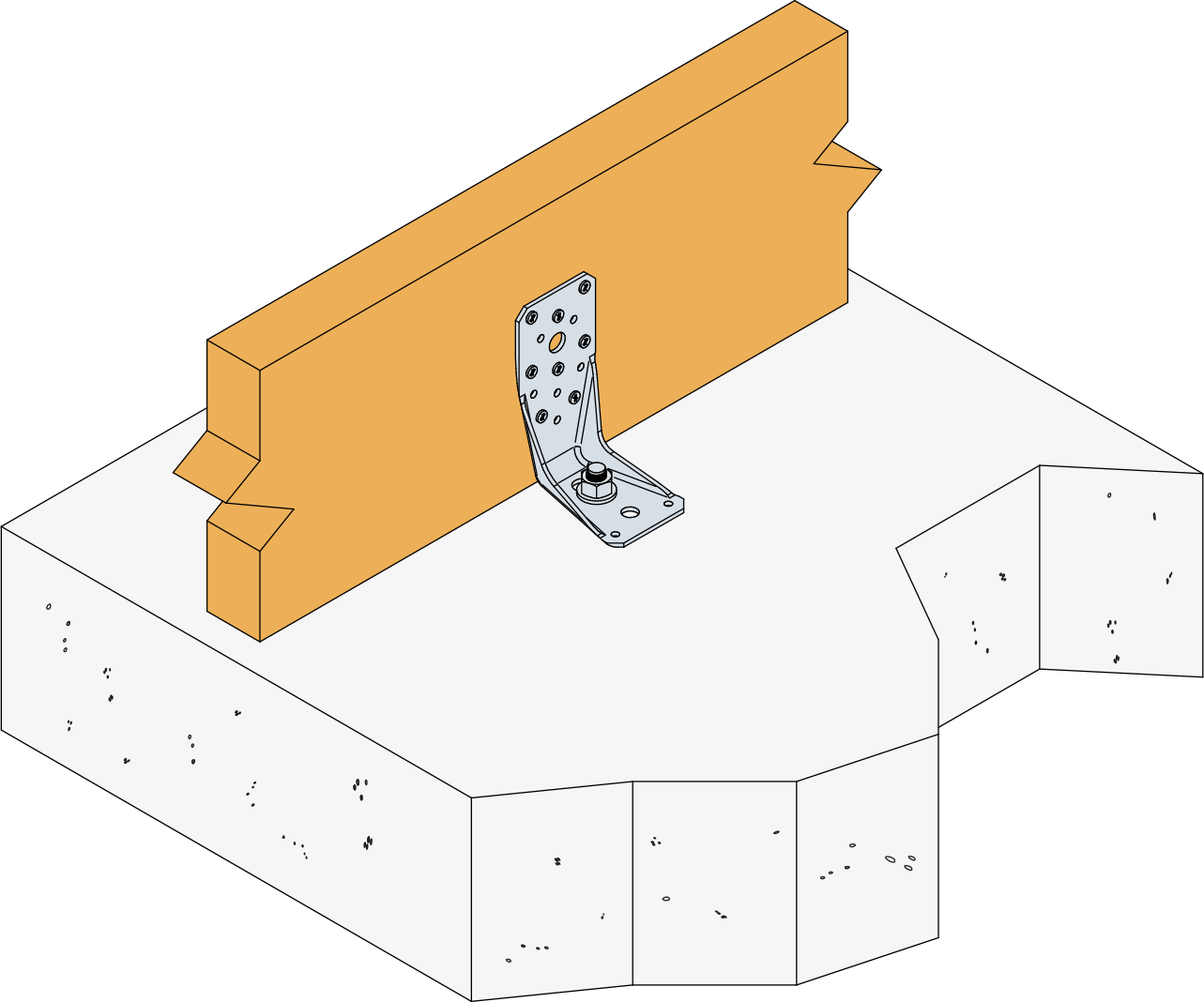

Uproszczone charakterystyczne nośności - drewno do betonu - gwoździowanie częściowe - 1 kątownik na połączenie
Referencje | Łączniki | Uproszczone charakterystyczne nośności - 1 kątownik na połączenie [kN] | ||||
---|---|---|---|---|---|---|
Ramię A | Ramię B | R1.k*** | R2.k = R3.k | |||
szt. | Typ | szt. | Typ | |||
AKR95X3L | 5 | CNA4.0x50 | 1 | Ø12** | 5.1 | 3.6 |
AKR135X3L | 9 | CNA4.0x50 | 1 | Ø12** | 10.7 | 6.6 |
AKR285X3L | 14 | CNA4.0x50 | 1 | Ø12** | 13.2 | 5.5 |
** Wymagana nośność R#, d dla kotwy jest określana na podstawie (współczynnika kotwy x obciążenie obliczeniowe połączenia F #, d) dla wymaganego kierunku obciążenia i łącznika. Zapoznaj się z zakotwieniem Simpson Strong-Tie dla doboru odpowiednich kotew. Typowymi rozwiązaniami kotwiącymi są BOAXII, SET-XP, WA, AT-HP, w zależności od rodzaju betonu, rozstawu i odległości krawędzi.
*** Opublikowana nośność charakterystyczna jest obliczana na podstawie chwilowego czasu obciążenia i klasy użytkowania 2 zgodnie z EC5 (EN 1995) - kmod = 1,1. Dla innych klas czasów trwania obciążeń i klasy użytkowania, sprawdź ETA, aby uzyskać dokładniejsze nośności.

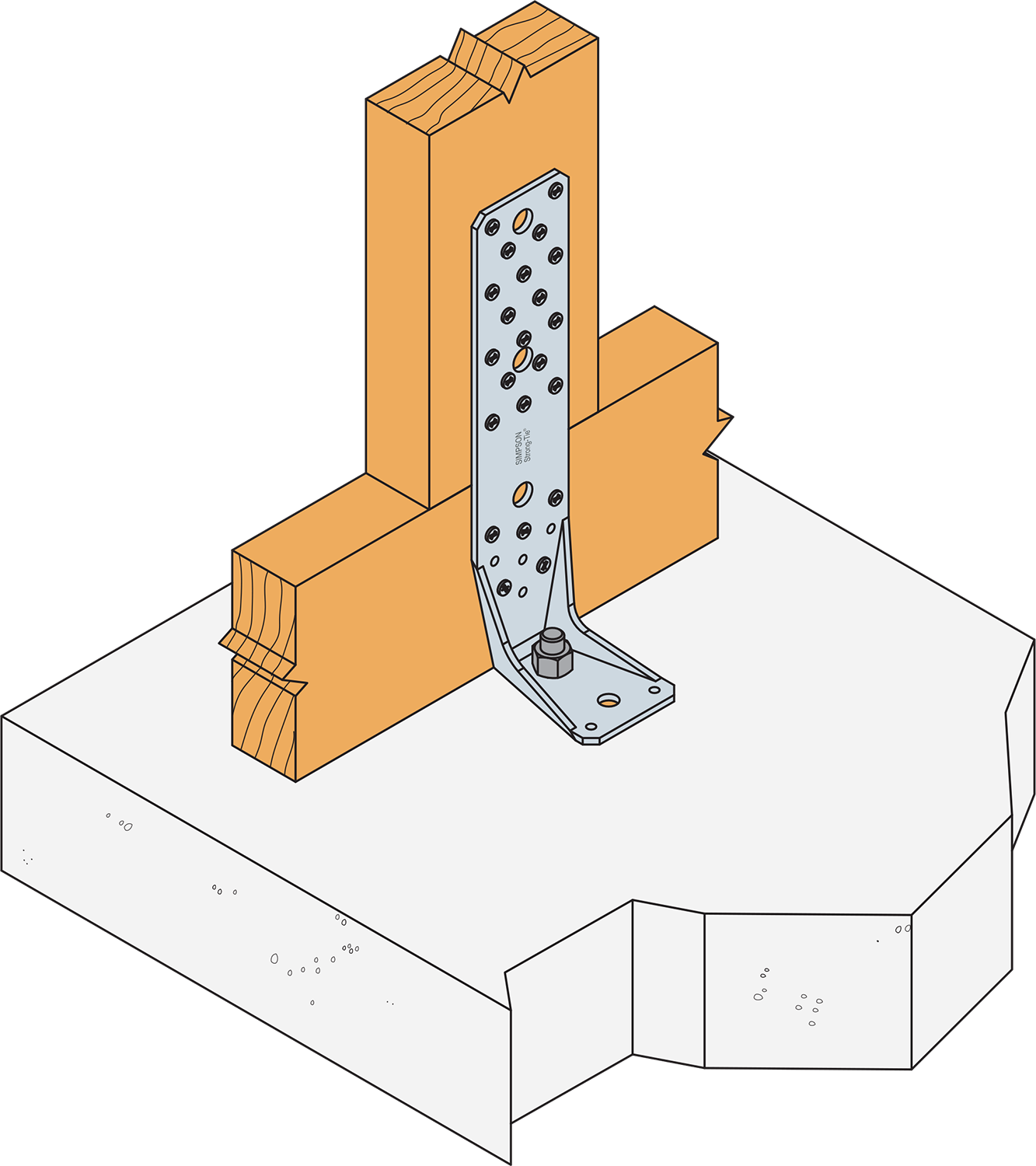

Uproszczone charakterystyczne nośności - słup do betonu - 1 kątownik na połączenie
Referencje | Łączniki | Uproszczone charakterystyczne nośności - 1 kątownik na połączenie [kN] | ||||
---|---|---|---|---|---|---|
Ramię A | Ramię B | R1.k*** | R2.k = R3.k | |||
szt. | Typ | szt. | Typ | |||
AKR95X3L | 5 | CNA4.0x50 | 1 | Ø12** | 5.8 | 3.9 |
AKR135X3L | 8 | CNA4.0x50 | 1 | Ø12** | 10.6 | 6.2 |
AKR285X3L | 22 | CNA4.0x50 | 1 | Ø12** | 13.2 | 5.6 |
** Wymagana nośność R#, d dla kotwy jest określana na podstawie (współczynnika kotwy x obciążenie obliczeniowe połączenia F #, d) dla wymaganego kierunku obciążenia i łącznika. Zapoznaj się z zakotwieniem Simpson Strong-Tie dla doboru odpowiednich kotew. Typowymi rozwiązaniami kotwiącymi są BOAXII, SET-XP, WA, AT-HP, w zależności od rodzaju betonu, rozstawu i odległości krawędzi.
*** Opublikowana nośność charakterystyczna jest obliczana na podstawie chwilowego czasu obciążenia i klasy użytkowania 2 zgodnie z EC5 (EN 1995) - kmod = 1,1. Dla innych klas czasów trwania obciążeń i klasy użytkowania, sprawdź ETA, aby uzyskać dokładniejsze nośności.
Nośność charakterystyczna - pełne gwoździowanie
Referencje | Rodzaj gwoździowania | Łączniki | |||
---|---|---|---|---|---|
Ramię A | Ramię B | ||||
szt. | Typ | szt. | Typ | ||
AKR95X3 | 1 | 8 | CNA* | 1 | Ø12* |
AKR95X3L | 1 | 8 | CNA* | 1 | Ø12** |
AKR135X3 | 5 | 13 | CNA* | 1 | Ø12** |
AKR135X3L | 5 | 13 | CNA* | 1 | Ø12** |
AKR165X3 | - | - | - | - | - |
AKR165X3L | - | - | - | - | - |
AKR205X3 | 10 | 14 | CNA* | 1 | Ø12** |
AKR205X3L | 10 | 14 | CNA* | 1 | Ø12** |
AKR245X3 | - | - | - | - | - |
AKR245X3L | - | - | - | - | - |
AKR285X3 | 15 | 25 | CNA* | 1 | Ø12** |
AKR285X3L | 15 | 25 | CNA* | 1 | Ø12** |
* Patrz kolumny tabeli charakteryczne nośności w zalezności od rodzaju łączników, które mogą być używane w ramieniu A. Nosności różnią się w zależności od zastosowanego typu łącznika.
** Wymagana nośność R#, d dla kotwy jest określana na podstawie (współczynnika kotwy x obciążenie obliczeniowe połączenia F #, d) dla wymaganego kierunku obciążenia i łącznika. Zapoznaj się z zakotwieniem Simpson Strong-Tie dla doboru odpowiednich kotew. Typowymi rozwiązaniami kotwiącymi są BOAXII, SET-XP, WA, AT-HP, w zależności od rodzaju betonu, rozstawu i odległości krawędzi.

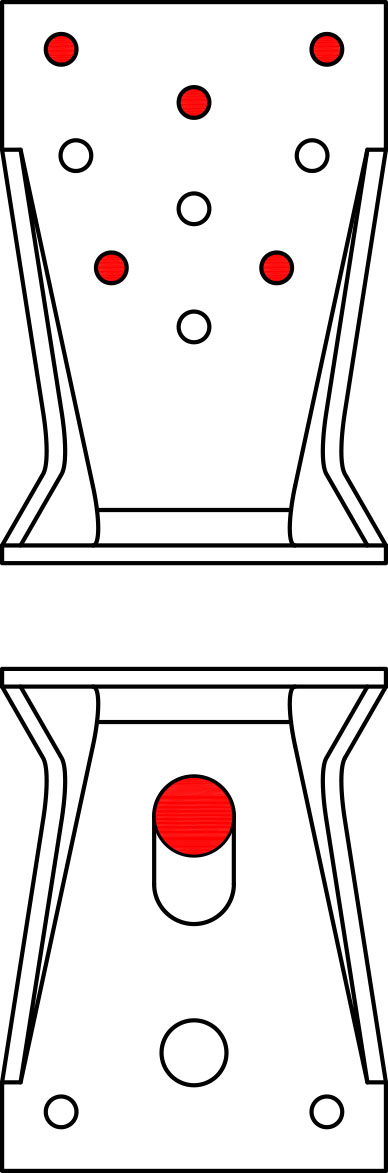

Nośność charakterystyczna - gwoździowanie częściowe
Referencje | Rodzaj gwoździowania | Łączniki | |||
---|---|---|---|---|---|
Ramię A | Ramię B | ||||
szt. | Typ | szt. | Typ | ||
AKR95X3 | 3 | 5 | CNA* | 1 | Ø12** |
AKR95X3L | 3 | 5 | CNA* | 1 | Ø12** |
AKR135X3 | 6 | 9 | CNA* | 1 | Ø12** |
AKR135X3L | 6 | 9 | CNA* | 1 | Ø12** |
AKR165X3 | 11 | 11 | CNA* | 1 | Ø12** |
AKR165X3L | 11 | 11 | CNA* | 1 | Ø12** |
AKR205X3 | 14 | 8 | CNA* | 1 | Ø12** |
AKR205X3L | 14 | 8 | CNA* | 1 | Ø12** |
AKR245X3 | 20 | 9 | CNA* | 1 | Ø12** |
AKR245X3L | 20 | 9 | CNA* | 1 | Ø12** |
AKR285X3 | 17 | 14 | CNA* | 1 | Ø12** |
AKR285X3L | 17 | 14 | CNA* | 1 | Ø12** |
* Patrz kolumny tabeli charakteryczne nośności w zalezności od rodzaju łączników, które mogą być używane w ramieniu A. Nosności różnią się w zależności od zastosowanego typu łącznika.
** Wymagana nośność R#, d dla kotwy jest określana na podstawie (współczynnika kotwy x obciążenie obliczeniowe połączenia F #, d) dla wymaganego kierunku obciążenia i łącznika. Zapoznaj się z zakotwieniem Simpson Strong-Tie dla doboru odpowiednich kotew. Typowymi rozwiązaniami kotwiącymi są BOAXII, SET-XP, WA, AT-HP, w zależności od rodzaju betonu, rozstawu i odległości krawędzi.
Nośność - połączenie słup-beton
Referencje | Rodzaj gwoździowania | Łączniki | |||
---|---|---|---|---|---|
Ramię A | Ramię B | ||||
szt. | Typ | szt. | Typ | ||
AKR95X3 | 2 | 5 | CNA* | 1 | Ø12** |
AKR95X3L | 2 | 5 | CNA* | 1 | Ø12** |
AKR135X3 | 7 | 8 | CNA* | 1 | Ø12** |
AKR135X3L | 7 | 8 | CNA* | 1 | Ø12** |
AKR165X3 | - | - | - | - | - |
AKR165X3L | - | - | - | - | - |
AKR205X3 | 12 | 8 | CNA* | 1 | Ø12** |
AKR205X3L | 12 | 8 | CNA* | 1 | Ø12** |
AKR245X3 | - | - | - | - | - |
AKR245X3L | - | - | - | - | - |
AKR285X3 | 16 | 22 | CNA* | 1 | Ø12** |
AKR285X3L | 16 | 22 | CNA* | 1 | Ø12** |
* Patrz kolumny tabeli charakteryczne nośności w zalezności od rodzaju łączników, które mogą być używane w ramieniu A. Nosności różnią się w zależności od zastosowanego typu łącznika.
** Wymagana nośność R#, d dla kotwy jest określana na podstawie (współczynnika kotwy x obciążenie obliczeniowe połączenia F #, d) dla wymaganego kierunku obciążenia i łącznika. Zapoznaj się z zakotwieniem Simpson Strong-Tie dla doboru odpowiednich kotew. Typowymi rozwiązaniami kotwiącymi są BOAXII, SET-XP, WA, AT-HP, w zależności od rodzaju betonu, rozstawu i odległości krawędzi.

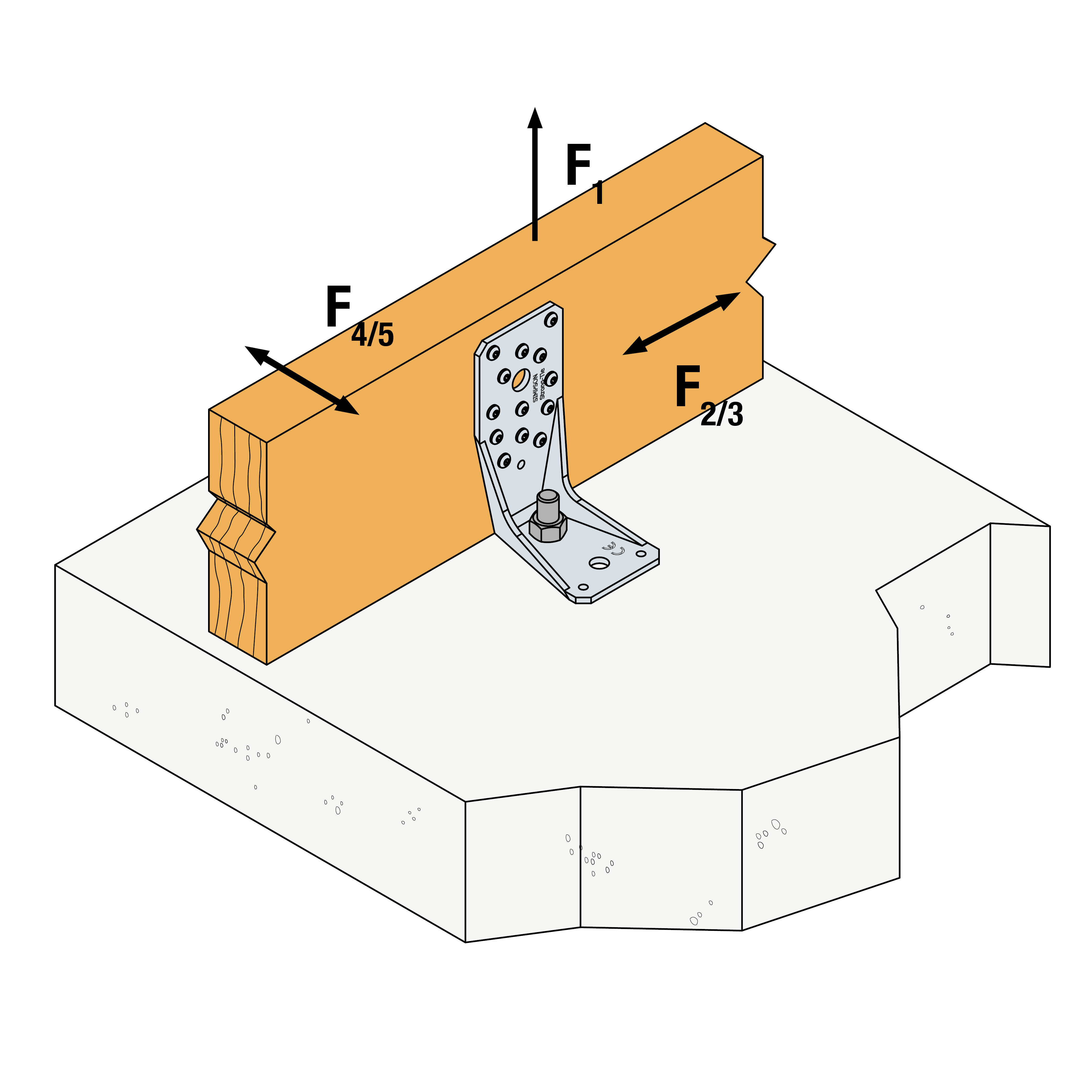

Współczynniki do obliczeń kotew dla połączeń z użyciem 2 szt. AKR | ||
Kierunek obciążenia | kax | klat |
F1 kotwa 1 i kotwa 2 | 0,5 | 0 |
F2/3 kotwa 1 i kotwa 2 | 0,2 | 0,5 |
F4/5 kotwa 1 dla F1,d | 1 | 0 |
F4/5 kotwa 2 | 0,5 | 1 |
Złącze AKR z kierunku którego działa siła F4/5 (kotwa 1 w przykładzie) nalezy dodatkowo sprawdzić:
Warunek nośności dla kobminacji obciążeń:
