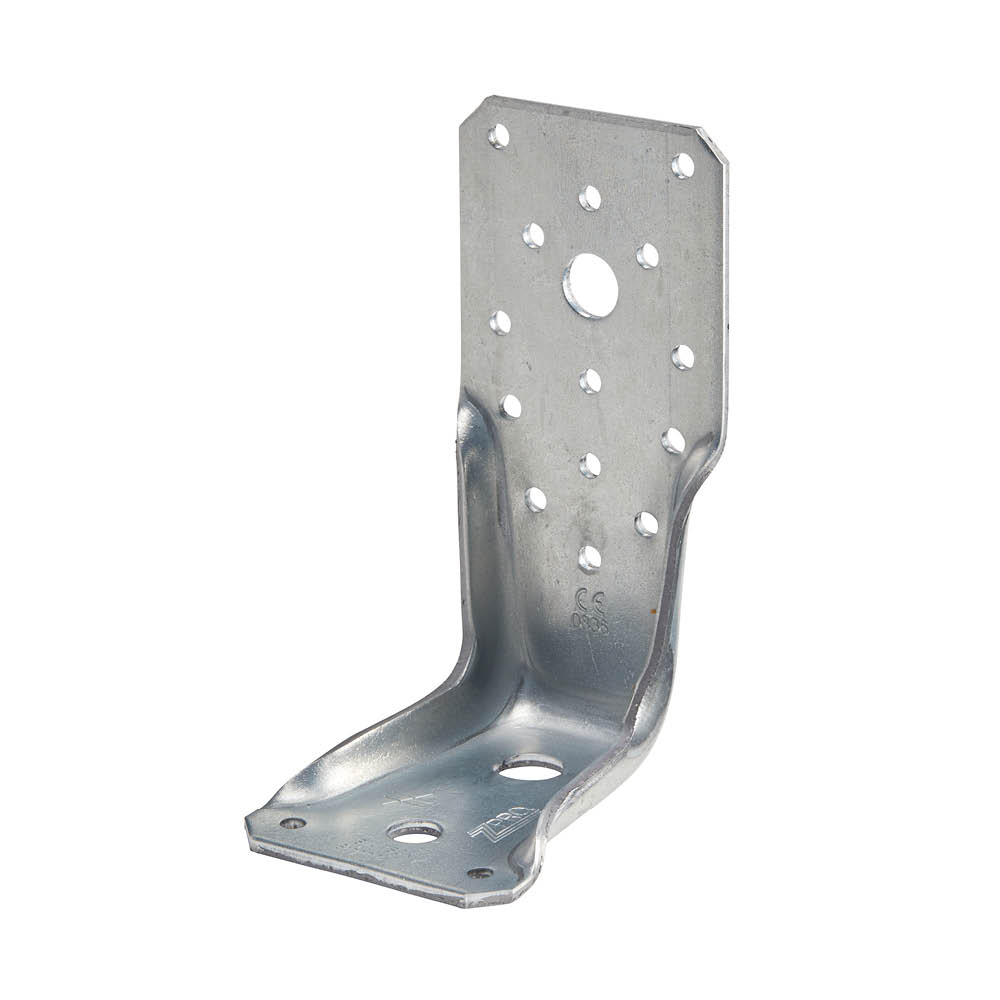

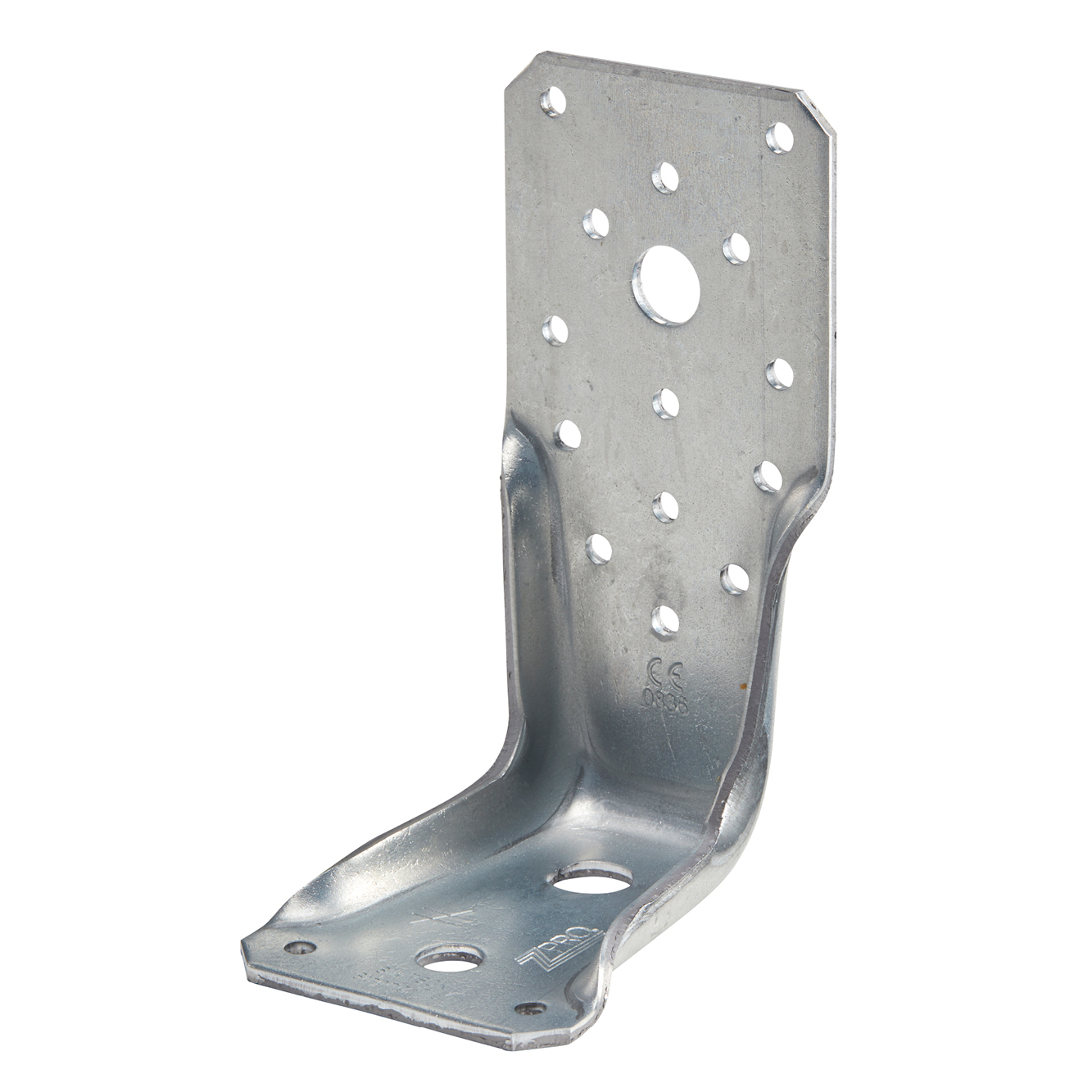

AKR-Z
Kątownik do betonu Zpro
Złącza kotwiące AKR wykonane ze stali t=3mm ze specjalną powłoką Zpro, dzięki czemu mogą być stosowane na zewnątrz w trzeciej klasie użytkowania. Złącza AKR w wersji „L” posiadają jeden otwór podłużny, który pozwala regulację pozycji kątownika w czasie montażu.
Oznaczenie CE
ETA
Klasa użytkowania 3
ZPRO
Szczegóły produktu
Obrazy
Właściwości
Zastosowanie
Dane techniczne
Wymiary

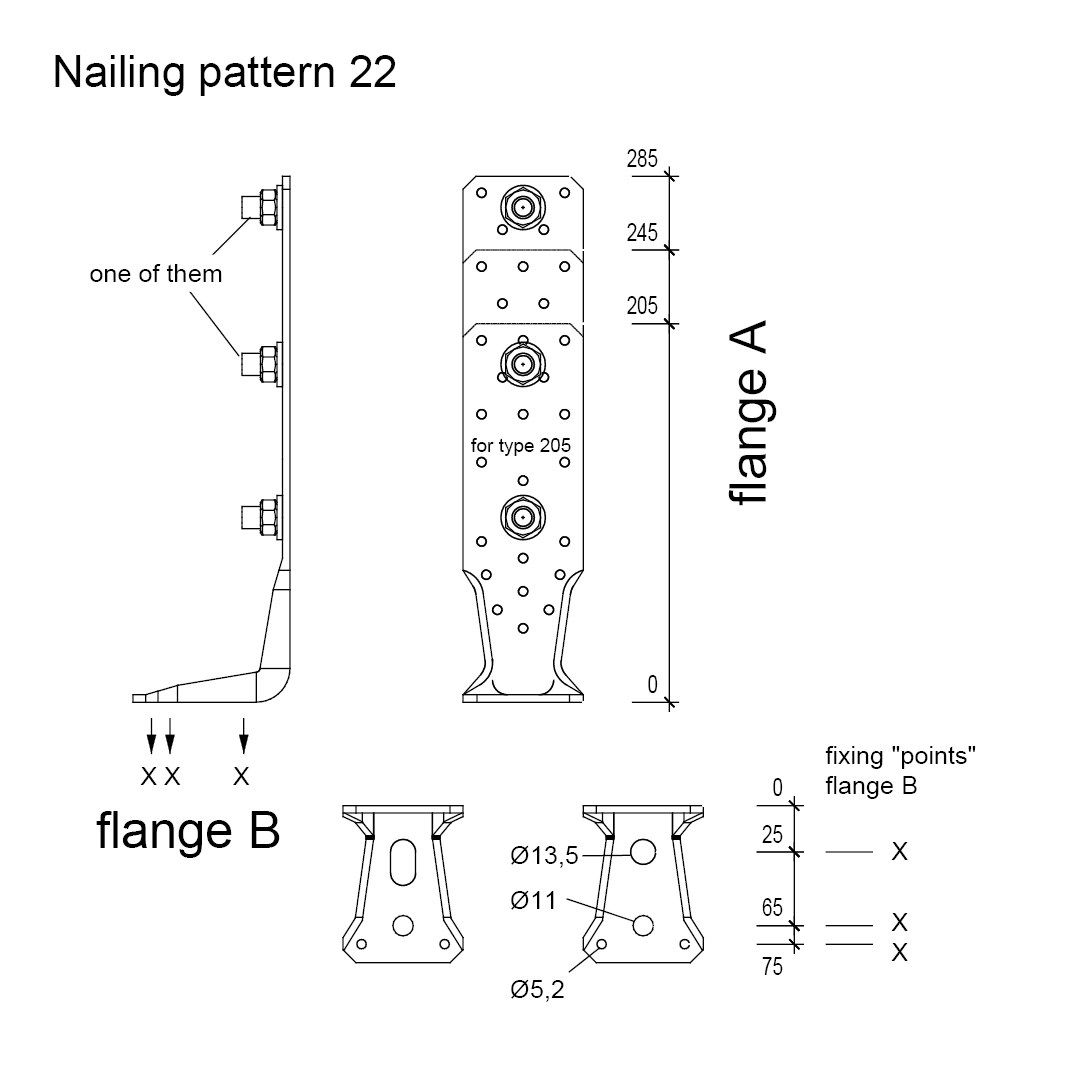

Wymiary złącza
| Referencje | * | * | Wymiary złącza [mm] | Ramię A | Ramię B | Ilość w opk. | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | t | Ø5 | Ø13.5 | Ø5 | Ø11 | Ø13.5 | Ø13.5x25 | ||||

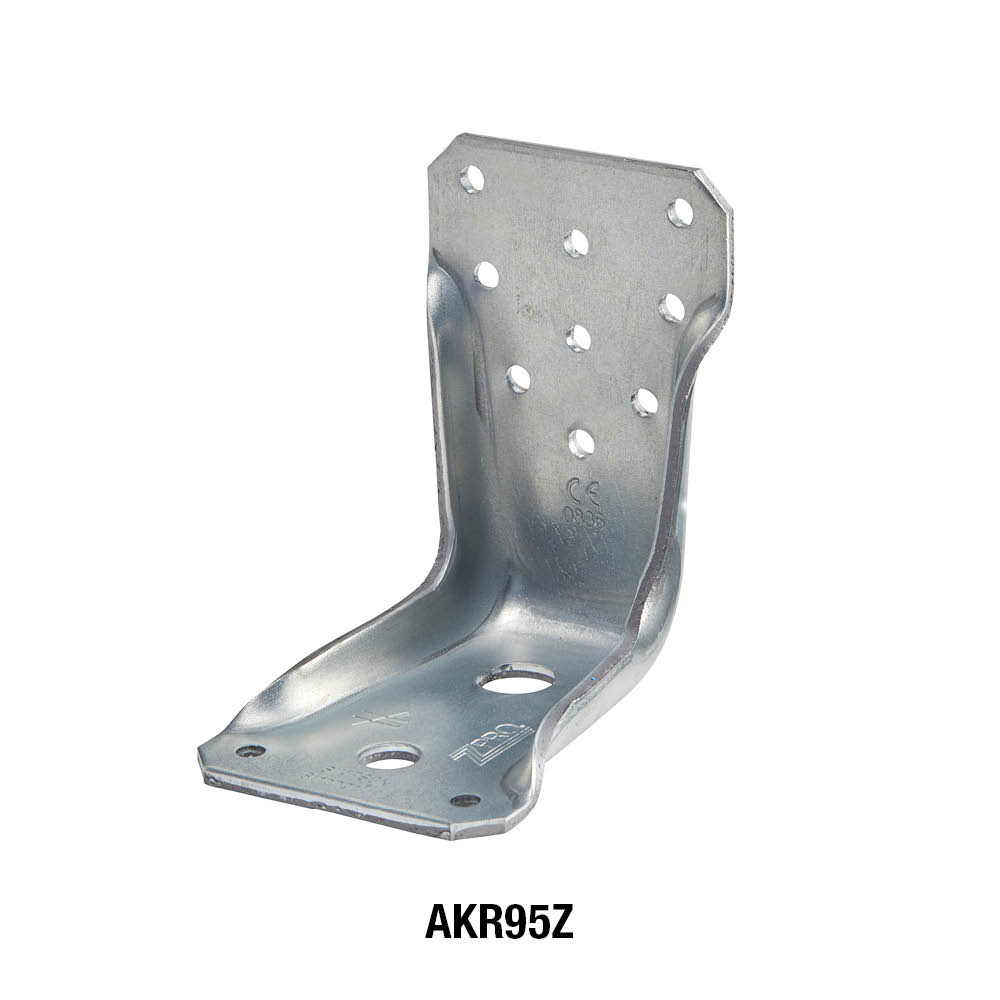

| AKR95Z | 2048459 | 55360544 | 95 | 85 | 65 | 3 | 9 | - | 2 | 1 | 1 | - | 25 |
| AKR95LZ | 2048462 | 55360563 | 95 | 85 | 65 | 3 | 9 | - | 2 | 1 | - | 1 | 25 |

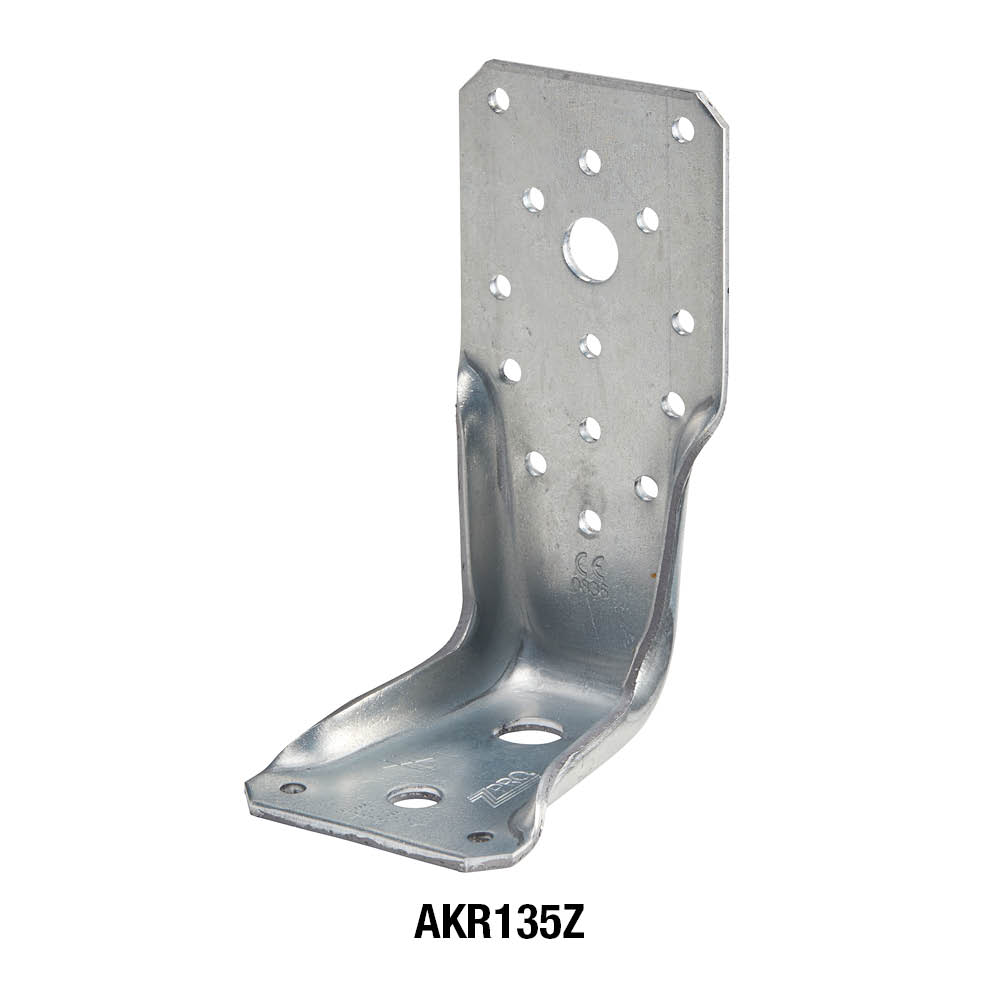

| AKR135Z | 2048465 | 55360578 | 135 | 85 | 65 | 3 | 14 | 1 | 2 | 1 | 1 | - | 25 |
| AKR135LZ | 2048466 | 55360616 | 135 | 85 | 65 | 3 | 14 | 1 | 2 | 1 | - | 1 | 25 |
| AKR285Z | 2048467 | 55360620 | 285 | 85 | 65 | 3 | 26 | 3 | 2 | 1 | 1 | - | 25 |

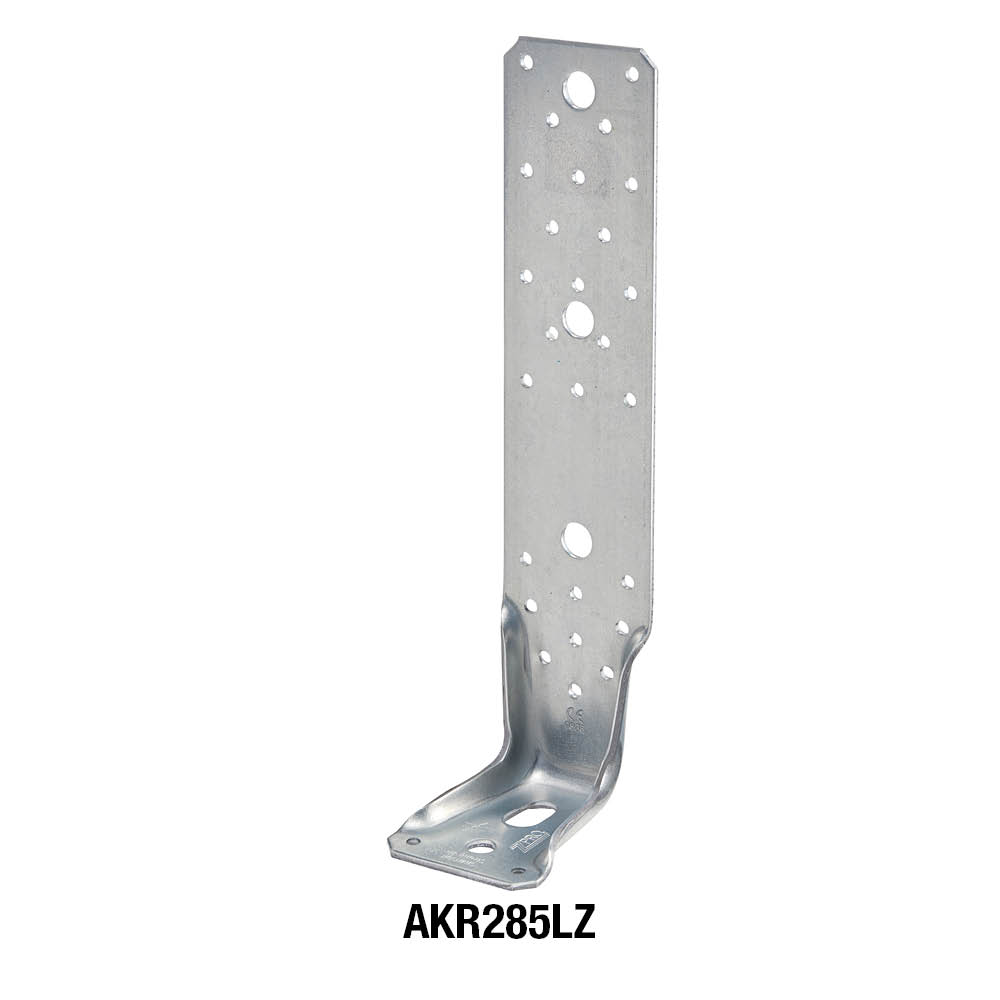

| AKR285LZ | 2048468 | 55360635 | 285 | 85 | 65 | 3 | 26 | 3 | 2 | 1 | - | 1 | 25 |
Więcej opcji gwoździowania podano w ETA.
Nośność charakterystyczne - Gwoździowanie pełne
| Referencje | Nośności dla połaczenia belka / belka gwoździowanie pełne | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Łączniki | Wzór gwoździowania | Nośności charakterystyczne - dla drewna kl. C24 dwa złacza na połączenie [kN] | ||||||||||
| Ramię A | Ramię B | R1.k | R2.k = R3.k | R4.k = R5.k | ||||||||
| Ilość | Typ | Ilość | Typ | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x40/50/60 | ||
| AKR95Z | 8 | CNA* | 1 | M12** | 1 | min (17.55 ; 25.04/kmod + 13.2) | min (22.64 ; 25.04/kmod + 17.6) | min (26.48 ; 25.04/kmod + 22) | 5 | 6.2 | 6.9 | 15.75 / kmod |
| AKR95LZ | 8 | CNA* | 1 | M12** | 1 | min (13.31 ; 25.04/kmod + 8.92) | min (17.4 ; 25.04/kmod + 11.89) | min (20.89 ; 25.04/kmod + 14.87) | 4.4 | 5.6 | 6.4 | - |
| AKR135Z | 13 | CNA* | 1 | M12** | 5 | min (31.78 ; 25.04/kmod + 8.69) | min (40.69 ; 25.4/kmod + 11.58) | min (46.92 ; 25.04/kmod + 14.48) | 8 | 10.1 | 11.2 | 15.75 / kmod |
| AKR135LZ | 13 | CNA* | 1 | M12** | 5 | min (24.88 ; 25.04/kmod + 5.87) | min (32.34 ; 25.4/kmod + 7.83) | min (38.36 ; 25.04/kmod + 9.78) | 7.2 | 9.1 | 10.4 | - |
| AKR285Z | 25 | CNA* | 1 | M12** | 15 | min (45.25 ; 25.04/kmod + 8.69) | min (58.98 ; 25.04/kmod + 11.58) | min (70.31 ; 25.04/kmod + 14.48) | 8.9 | 11.6 | 14.1 | 15.75 / kmod |
| AKR285LZ | 25 | CNA* | 1 | M12** | 15 | min (32.96 ; 25.04/kmod + 5.87) | min (43.42 ; 25.04/kmod + 7.83) | min (52.87 ; 25.04/kmod + 9.78) | 6.6 | 8.7 | 10.7 | - |
*) Patrz kolumny tabeli nośności charakterystycznych dla typów łącznika, które mogą być stosowane w ramieniu A. Nośności różnią się w zależności od zastosowanego typu łącznika.
**) Wymagana nośność obliczeniowa łącznika R#,d jest określana na podstawie (współczynnika łącznika x obciążenie obliczeniowe połączenia F#,d) dla wymaganego kierunku obciążenia i łącznika. Odpowiednie kotwy można znaleźć w ofercie Simpson Strong-Tie. Typowe rozwiązania to kotwy BOAXII, SET-XP, WA, AT-HP, w zależności od rodzaju betonu, rozstawu i odległości od krawędzi.
| Współczynniki do obliczeń kotew dla połączeń z użyciem 2 szt. AKR | ||
| Kierunek obciążenia | kax | klat |
| F1 kotwa 1 i kotwa 2 | 0,5 | 0 |
| F2/3 kotwa 1 i kotwa 2 | 0,2 | 0,5 |
| F4/5 kotwa 1 dla F1,d | 1,0 | 0 |
| F4/5 kotwa 2 | 0,5 | 1,0 |
Dla złącza AKR z kierunku którego działa siła F4/5 (kotwa 1 w przykładzie) należy dodatkowo sprawdzić:
Warunek nośności dla kobminacji obciążeń:

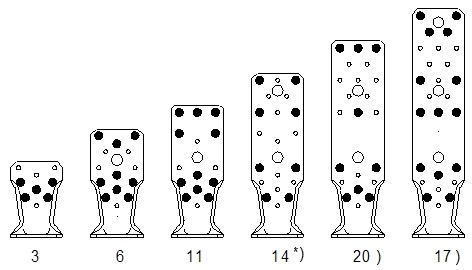

Nośność charakterystyczne - Gwoździowanie częściowe
| Referencje | Nośności dla połaczenia belka / belka gwoździowanie częściowe | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Łączniki | Wzór gwoździowania | Nośności charakterystyczne - dla drewna kl. C24 dwa złacza na połączenie [kN] | ||||||||||
| Ramię A | Ramię B | R1.k | R2.k = R3.k | R4.k = R5.k | ||||||||
| Ilość | Typ | Ilość | Typ | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x40/50/60 | ||
| AKR95Z | 5 | CNA* | 1 | M12** | 3 | min (10.3 ; 25.04/kmod + 12.62) | min (13.34 ; 25.04/kmod + 16.82) | min (15.72 ; 25.04/kmod + 21.04) | 3.2 | 4 | 4.5 | 15.75 / kmod |
| AKR95LZ | 5 | CNA* | 1 | M12** | 3 | min (7.7 ; 25.04/kmod + 8.52) | min (10.1 ; 25.04/kmod + 11.36) | min (12.18 ; 25.04/kmod + 14.22) | 2.9 | 3.6 | 4.1 | - |
| AKR135Z | 9 | CNA* | 1 | M12** | 6 | min (21.19 ; 25.04/kmod + 8.69) | min (27.21 ; 25.04/kmod + 11.58) | min (31.54 ; 25.04/kmod + 11.58) | 5.9 | 7.5 | 8.4 | 15.75 / kmod |
| AKR135LZ | 9 | CNA* | 1 | M12** | 6 | min (16.39 ; 25.04/kmod + 5.87) | min (21.35 ; 25.04/kmod + 7.83) | min (25.45 ; 25.04/kmod + 9.78) | 5.2 | 6.6 | 7.6 | - |
| AKR285Z | 14 | CNA* | 1 | M12** | 17 | min (27.93 ; (25.04/kmod + 3.93) | min (36.23 ; 25.04/kmod + 5.24) | min (42.8 ; 25.04/kmod + 6.55) | 5.5 | 7.3 | 8.8 | 15.75 / kmod |
| AKR285LZ | 14 | CNA* | 1 | M12** | 17 | min (20.71 ; (25.04/kmod + 2.66) | min (27.2 ; 25.04/kmod + 3.54) | min (32.91 ; 25.04/kmod + 4.43) | 4.1 | 5.5 | 6.7 | - |
*) Patrz kolumny tabeli nośności charakterystycznych dla typów łącznika, które mogą być stosowane w ramieniu A. Nośności różnią się w zależności od zastosowanego typu łącznika.
**) Wymagana nośność obliczeniowa łącznika R#,d jest określana na podstawie (współczynnika łącznika x obciążenie obliczeniowe połączenia F#,d) dla wymaganego kierunku obciążenia i łącznika. Odpowiednie kotwy można znaleźć w ofercie Simpson Strong-Tie. Typowe rozwiązania to kotwy BOAXII, SET-XP, WA, AT-HP, w zależności od rodzaju betonu, rozstawu i odległości od krawędzi.

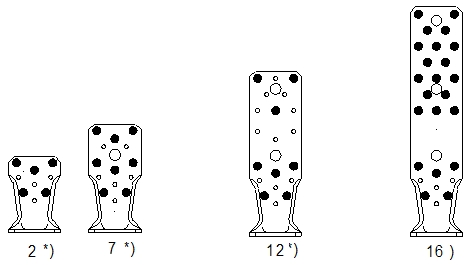

Nośność charakterystyczne - połączenie słup-beton
| Referencje | Nośności dla połaczenia słup / beton | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Łączniki | Wzór gwoździowania | Nośności charakterystyczne - dla drewna kl. C24 dwa złacza na połączenie [kN] | ||||||||||
| Ramię A | Ramię B | R1.k | R2.k = R3.k | R4.k = R5.k | ||||||||
| Ilość | Typ | Ilość | Typ | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x40/50/60 | ||
| AKR95Z | 5 | CNA* | 1 | M12** | 2 | min (11.5 ; 25.04/kmod + 5.97) | min (14.78 ; 25.04/kmod + 7.97) | min (17.19 ; 25.04/kmod + 9.96) | 3.5 | 4.4 | 5 | 15.75 / kmod |
| AKR95LZ | 5 | CNA* | 1 | M12** | 2 | min (8.83 ; 25.04/kmod + 4.04) | min (11.52 ; 25.04/kmod + 5.38) | min (13.76 ; 25.04/kmod + 6.73) | 3.1 | 3.9 | 4.5 | - |
| AKR135Z | 8 | CNA* | 1 | M12** | 7 | min (20.49 ; 25.04/kmod + 3.93) | min (26.13 ; 25.04/kmod + 5.24) | min (29.94 ; 25.04/kmod + 6.55) | 5.6 | 7 | 7.9 | 15.75 / kmod |
| AKR135LZ | 8 | CNA* | 1 | M12** | 7 | min (16.31 ; 25.04/kmod + 2.66) | min (21.13 ; 25.04/kmod + 3.54) | min (24.91 ; 25.04/kmod + 4.43) | 4.9 | 6.2 | 7.1 | - |
| AKR285Z | 22 | CNA* | 1 | M12** | 16 | min (41.66 ; 25.04/kmod + 3.93) | min (54.19 ; 25.04/kmod + 5.24) | min (64.34 ; 25.04/kmod + 6.55) | 5.8 | 7.6 | 9.3 | 15.75 / kmod |
| AKR285LZ | 22 | CNA* | 1 | M12** | 16 | min (30.58 ; 25.04/kmod + 2.66) | min (40.23 ; 25.04/kmod + 3.54) | min (48.85 ; 25.04/kmod + 4.43) | 4.2 | 5.6 | 6.9 | - |
*) Patrz kolumny tabeli nośności charakterystycznych dla typów łącznika, które mogą być stosowane w ramieniu A. Nośności różnią się w zależności od zastosowanego typu łącznika.
**) Wymagana nośność obliczeniowa łącznika R#,d jest określana na podstawie (współczynnika łącznika x obciążenie obliczeniowe połączenia F#,d) dla wymaganego kierunku obciążenia i łącznika. Odpowiednie kotwy można znaleźć w ofercie Simpson Strong-Tie. Typowe rozwiązania to kotwy BOAXII, SET-XP, WA, AT-HP, w zależności od rodzaju betonu, rozstawu i odległości od krawędzi.
