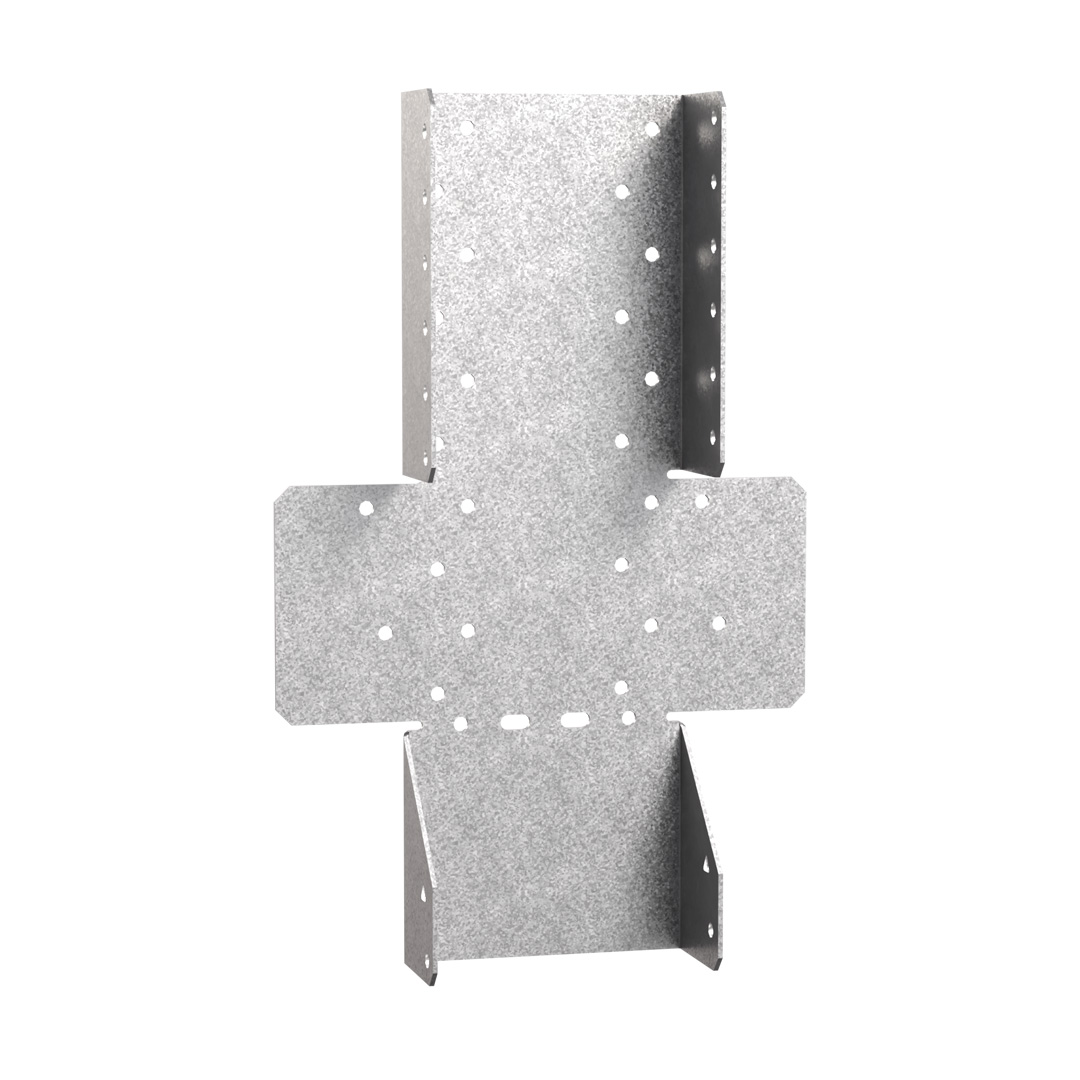

Wieszak belki z regulacją nachylenia

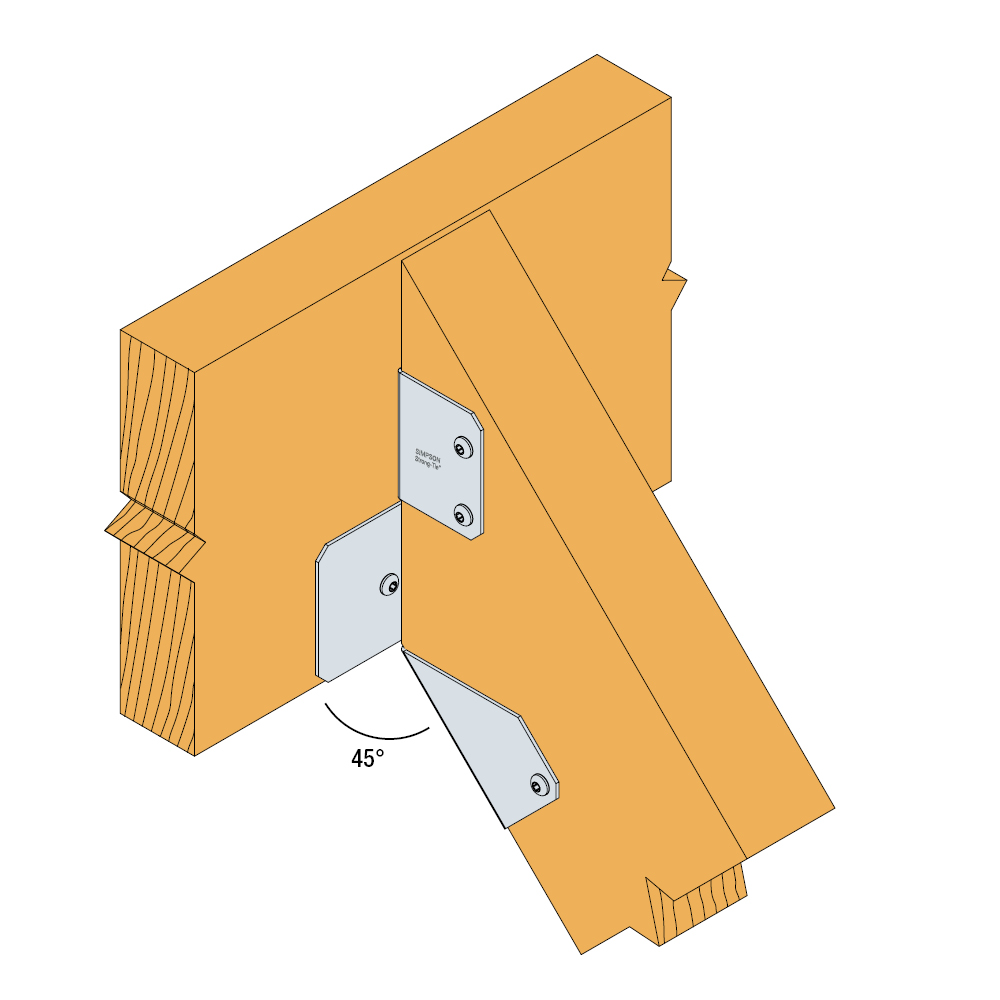

SPR pozwala na montaż krokwi do deski kalenicowej z możliwoscią regulcji nachylenia. Regulacja nachylenia możliwa jest w zakresie od 45° w górę do 45° w dół. Ustawienie wieszaka powinno być wykonane tylko raz.

Karta techniczna

Oznaczenie CE

ETA

Klasa użytkowania 2

Cynkowane ogniowo metodą Sendzimira 20µm

Szczegóły produktu

Obrazy

Właściwości

Materiał

Gatunek Stali:

S250GD
Grubość blachy 1,5 mm

Ochrona antykorozyjna:

Ocynkowana ogniowo metodą Sendzimira Z 275 g/m2 (20 µm)

Zalety

Obliczone statycznie
Mocne i trwałe połączenia
Zredukowana ilość gwoździ
Optymalny układ otworów

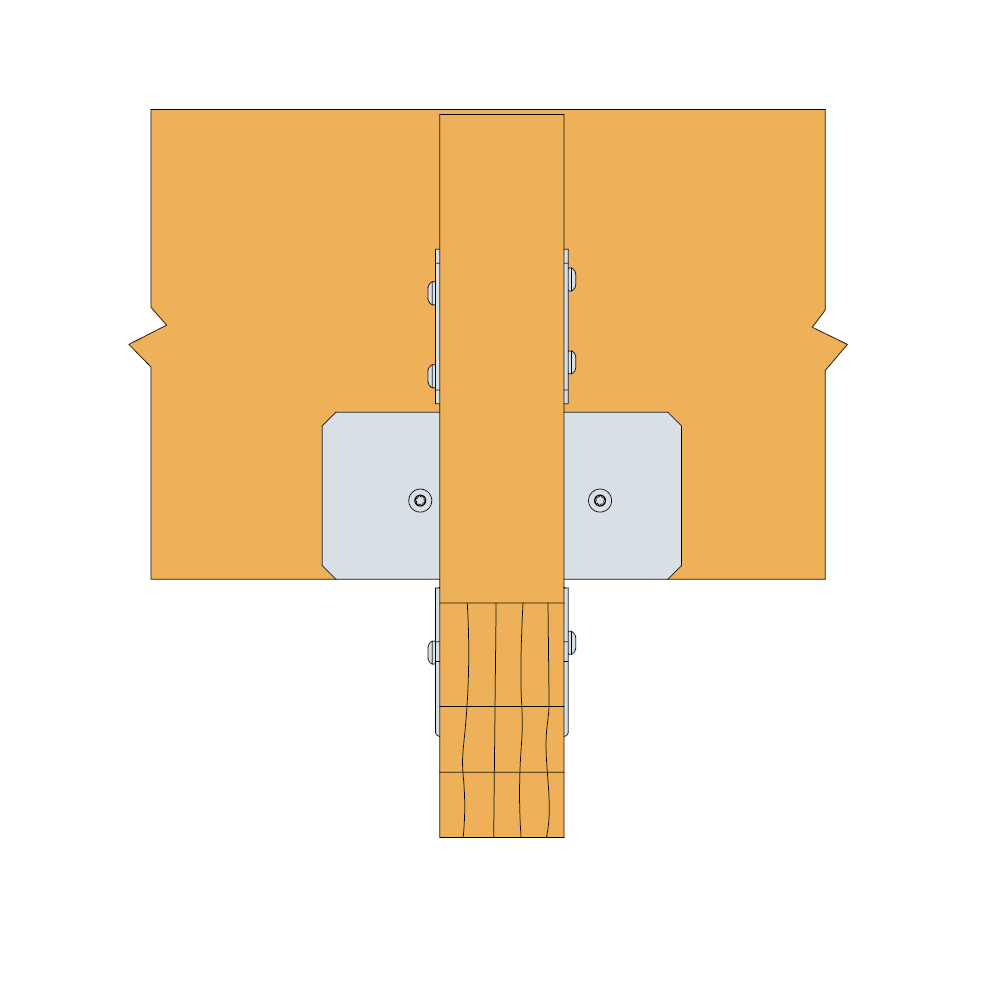

Dostosowanie kąta w płaszczyźnie pionowej i poziomej

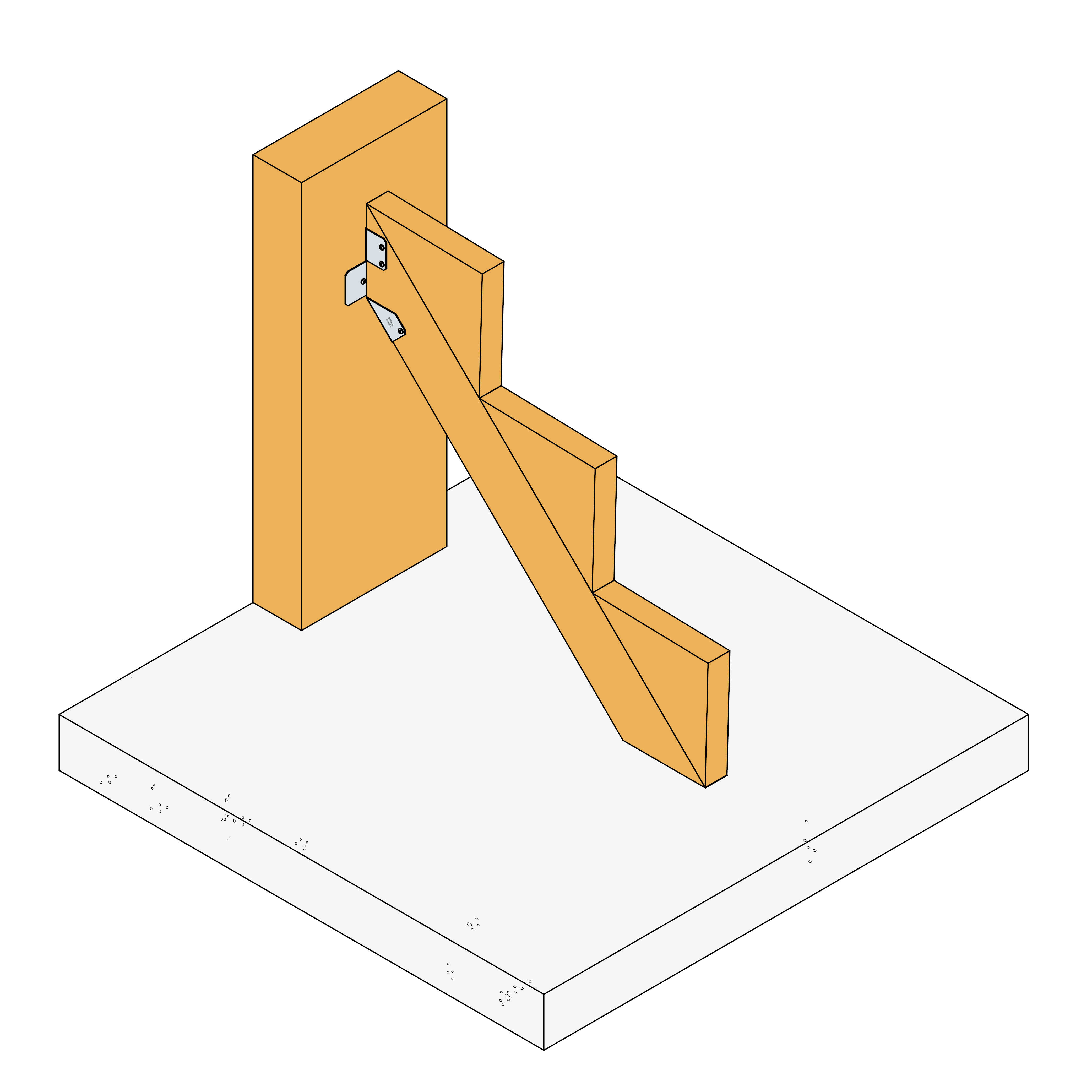

Zastosowanie

Element główny:

drewno lite, drewno kompozytowe, drewno klejone warstwowo.

Element drugorzędny:

belka dwuteowa

Dane techniczne

Wymiary

Wymiary złącza

Referencje	Wymiary złącza [mm]						Otwory do mocowania belki głownej	Otwory do mocowania belki drugorzędnej	Ilość w opk.
Referencje	A	B	C	D	F	t	Ø5	Ø5	Ilość w opk.
SPR38/120	38	120	75	43	78	1.5	9	6	20
SPR45/120	45	120	75	43	78	1.5	9	6	20
SPR50/140	50	140	75	43	78	1.5	18	8	20
SPR64/160	64	160	75	43	78	1.5	20	10	16
SPR76/180	76	180	75	43	78	1.5	22	12	16

Dolna pólka wieszaka może być wygięta tylko raz do oczekiwanego nachylenia.
Wysokość belki drugorzędnej zależna jest od jej nachylenia.

Nośności charakterystyczne - Połączenie drewno do drewna

Referencje	Łączniki		Nośność charkterystyczna dla drewna C24 [kN]
	Belka główna	Belka drugorzędna	R_1.k				R_2.k
	szt.	szt.	CNA4,0x35	CNA4,0x40	CNA4,0x50	CNA4,0x60	CNA4,0x35	CNA4,0x40	CNA4,0x50	CNA4,0x60
SPR38/120	9	6	5	5.4	6.3	7	2.9	3.3	4.2	4.9
SPR45/120	9	6	5	5.4	6.3	7	2.9	3.3	4.2	4.9
SPR50/140	18	8	6.6	7.1	8.4	9.2	4	4.5	5.8	6.6
SPR64/160	20	10	9.4	10.3	12.2	13.6	6.3	7.2	9.1	10.5
SPR76/180	22	12	12.6	13.8	16.4	18.2	9	10.2	12.8	14.6

Liczba w nawiasie oznacza liczbę gwoździ kwadratowych skrętnych N3,75x30

Instalacja

Montaż

Łaczniki

Belka drugorzędna:

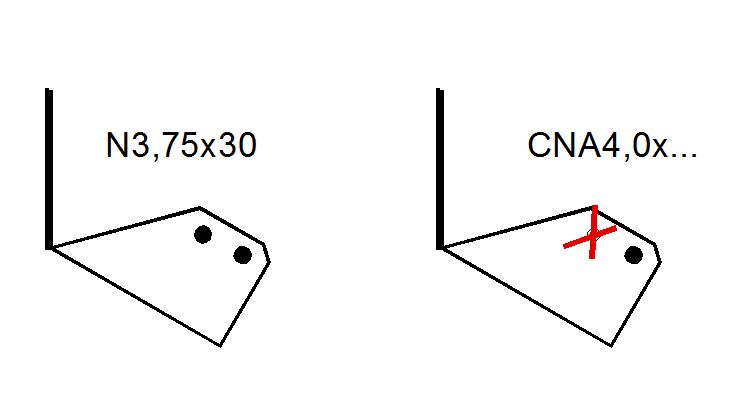

Gwoździe pierścieniowe CNA 4.0 x 35 mm or CNA 4.0 x 50 mm.
Gwoździe kwadratowe skrętne N3,75x30

Belka główna:
Mocowanie do drewna:

Gwoździe pierścieniowe CNA 4.0 x 35 mm or CNA 4.0 x 50 mm.
Wkręty do złącz z łbem sześciokątnym SSH 10 mm.
Gwoździe kwadratowe skrętne N3,75x30

Mocowanie do betonu:

Kotwa mechaniczna: WA M10-78/5 .
Kotwa chemiczna z prętem gwintowanym. 10 mm: LMAS M10-130 z żywicą AT-HP

Mocowanie do metalu:

Śruby o średnicy 10 mm.
