ACRL

Złącze kątowe wzmocnione z regulacją

Złącze kątowe wzmocnienie ACRL jest popularnym złączem wykorzystywanym do połączenia drewnianych elementów z elementem głównym wykonanym z drewna, materiałów drewnopochodnych lub betonem.

Karta techniczna

Oznaczenie CE

ETA

Klasa użytkowania 2

Środowisko wewnętrzne

Stal ocynkowana ogniowo metodą Sendzimira

Szczegóły produktu

Obrazy

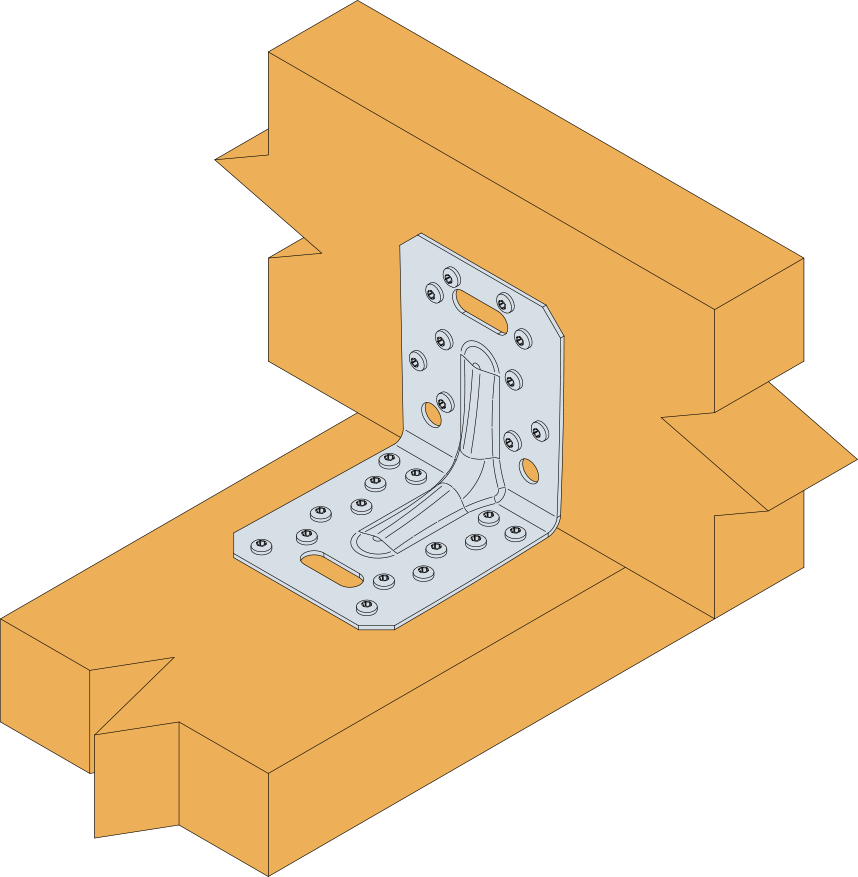

C_ACRL10520_InstIll_Ill_Instld_wood to wood_EU_FR_CN.png

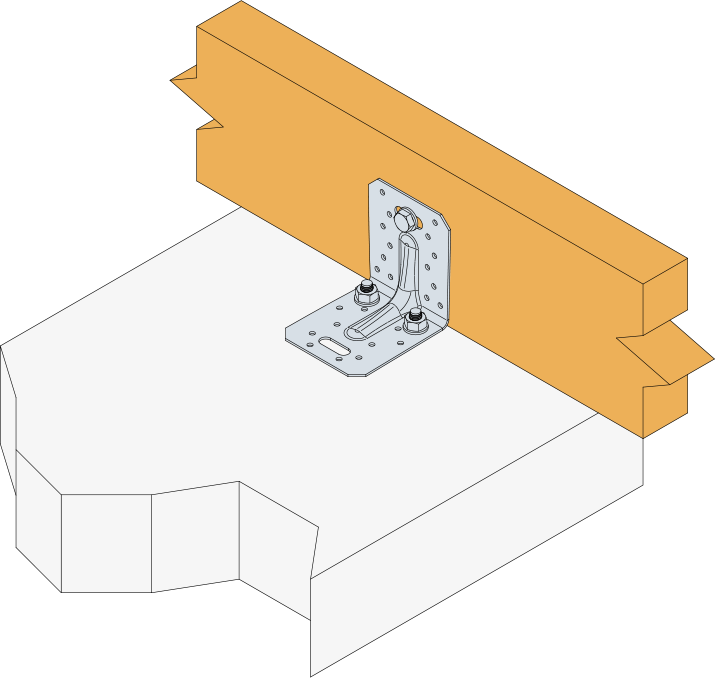

C_ACRL10520_InstIll_Ill_Instld_wood to concrete_EU_FR_CN.png

Właściwości

Materiał

Gatunek Stali:
Stal S250GD
Grubość blachy 2,0 mm
Ochrona antykorozyjna:
Cynkowanie ogniowe metodą Sendzimira Z 275 g/m2 (20 µm)

Cechy produktu

Obliczone statycznie

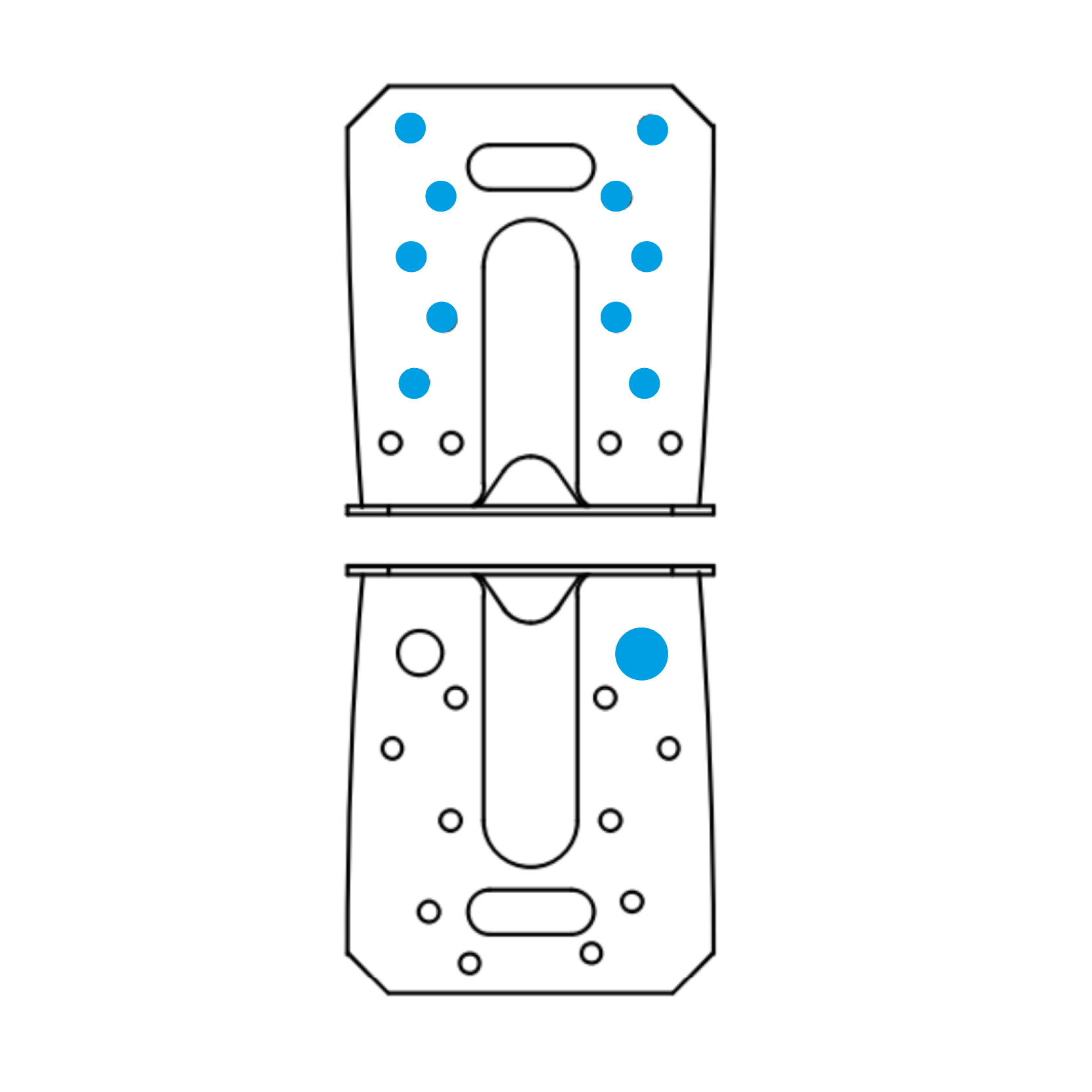

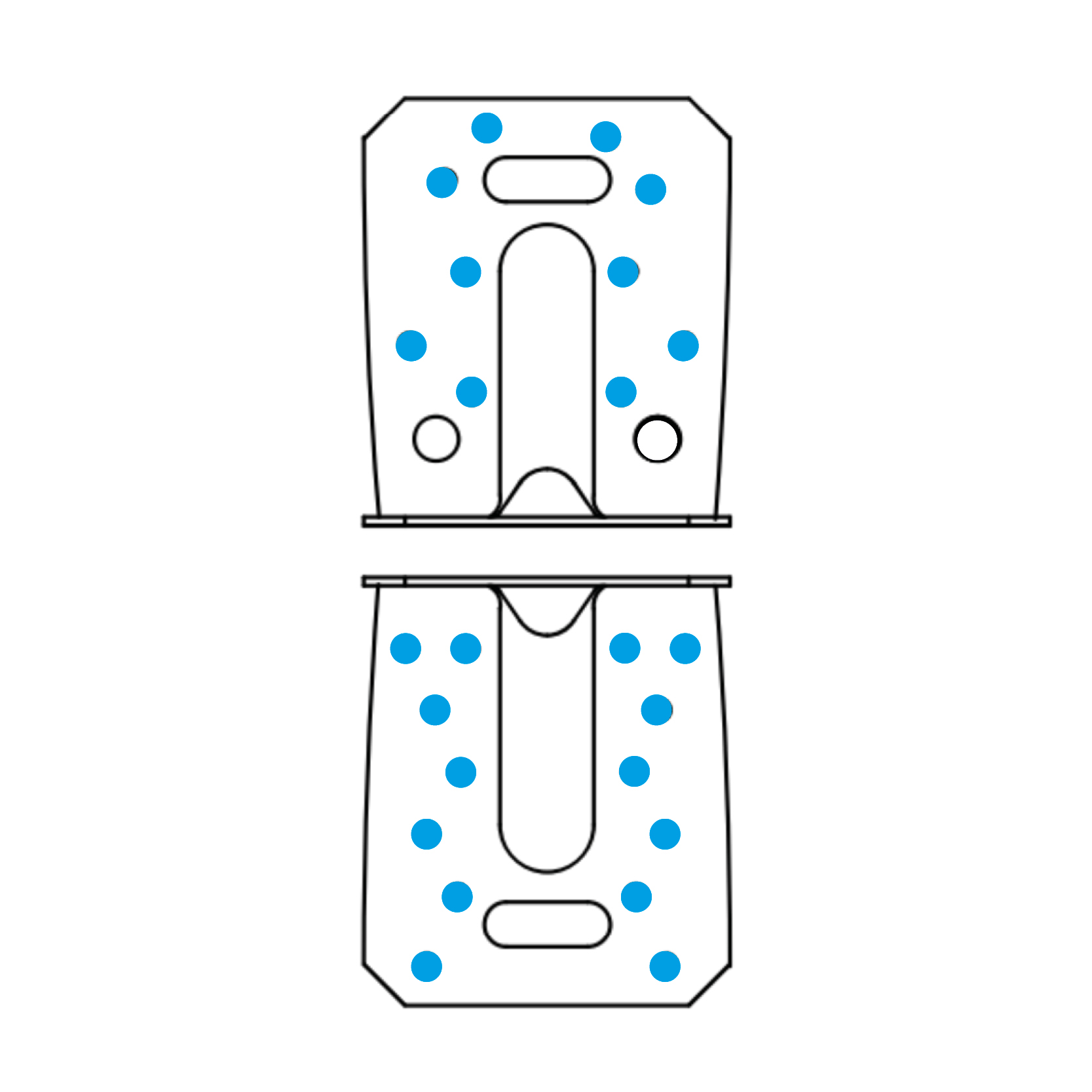

Gwoździowanie pełne lub częściowe
Uniwersalna perforacja umożliwia mocowania do drewna i betonu

Zastosowanie

Połączenie

Belka - Belka i Belka - Beton
Element główny:
- drewno lite, drewno kompozytowe, drewno klejone warstwowo, beton.
Element drugorzędny:
- drewno lite, drewno kompozytowe, drewno klejone warstwowo.

Zastosowanie

Kątowniki ACRL służą do stworzenia podpory przegubowo-przesuwnej i maksymalnego odzwierciedlenia modelu statycznego w realnej konstrukcji.

Połączenia krokwi z murłatą lub betonowym wieńcem.
Mocowanie elementów drewnianych do betonu.
Połączenie słupa drewnianego z belką
Wszystkie inne elementy konstrukcyjne gdzie konieczne jest uzyskanie wysokiej nośności połączenia.

Produkt dedykowany jest dla prefabrykowanych wiązarów dachowych o schemacie statycznym belki swobodnie podpartej.

Dane techniczne

Wymiary


Wymiary złącza

Referencje	Wymiary złącza [mm]				Otwory ramię A			Otwory ramię B
Referencje	A	B	C	t	Ø5	Ø11	Ø11x31	Ø5	Ø11x31
ACRL10520	105	105	90	2	10	2	1	14	1

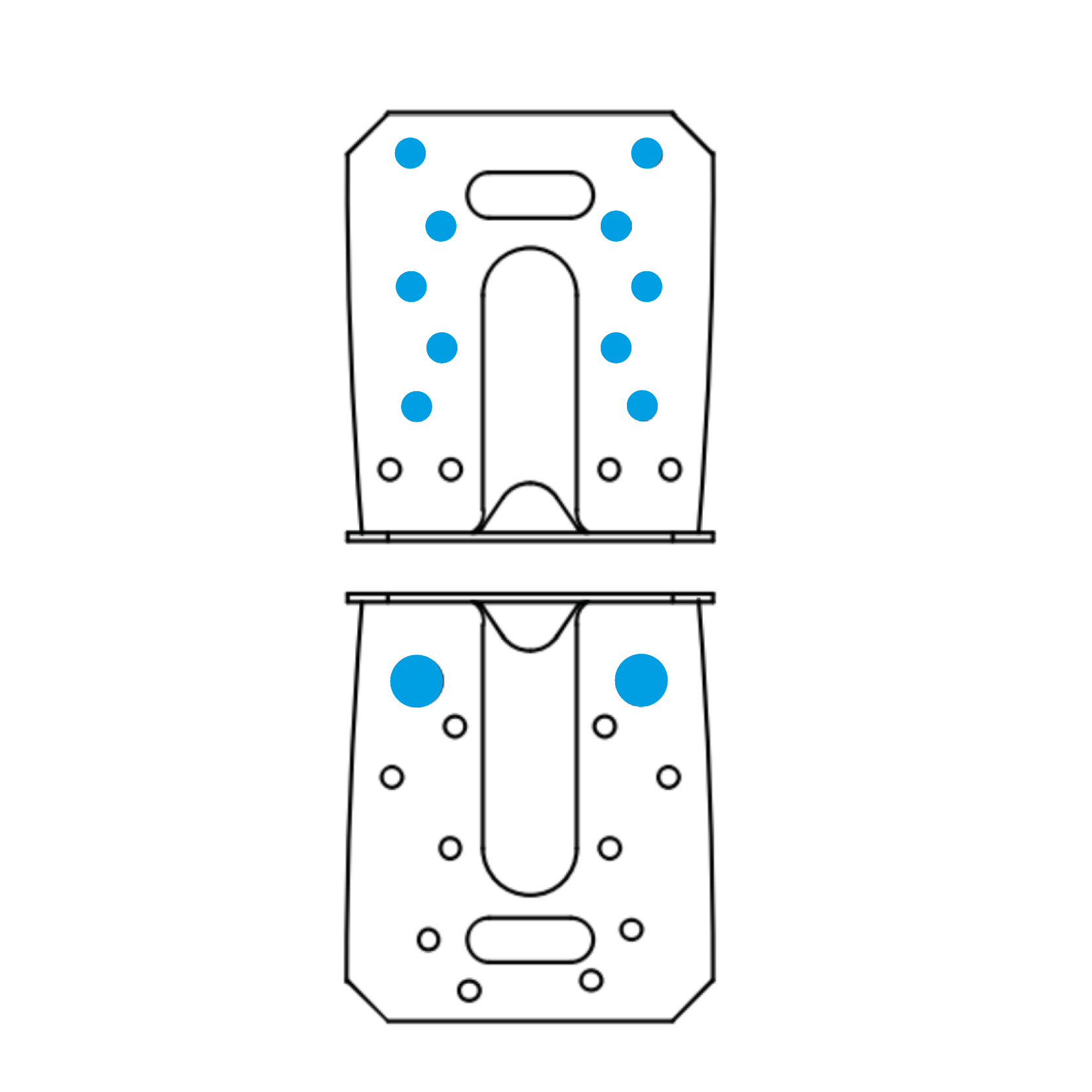

Połączenie wiązar / murłata - Para kątowników w połączeniu / gwoździowanie pełne

Referencje	Nośności dla połączenia wiązar - murłata / gwoździowanie pełne
	Łączniki		Nośności charakterystyczne - drewno kl. C24 - 2 kątowniki na połączenie [kN]
	Ramię A	Ramię B	R_1.k		R_2.k = R_3.k
	szt.	szt.	CNA4.0x35	CNA4.0x50	CNA4.0x35	CNA4.0x50
ACRL10520	14	10	13.4	14.3	12.8	18.4

To obtain the resistance values for a single bracket, the values in the above table should be divided by two, provided that the supported beam is locked in rotation. Please consult our ETA-06/0106 if the beam is free to rotate.

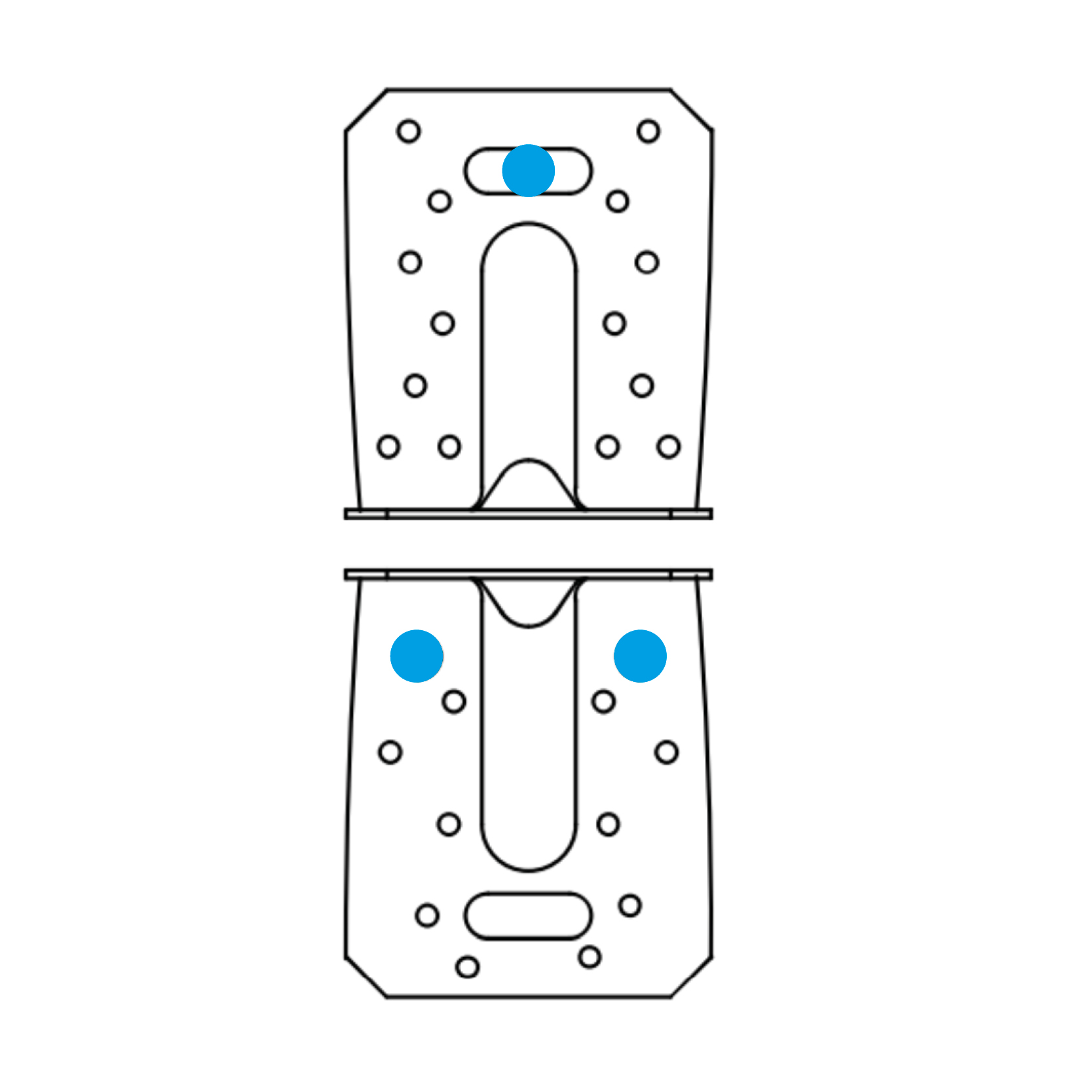

Połączenie wiązar / beton - Para kątowników w połączeniu

Referencje	Nośności dla połączenia wiązar - beton
	Łączniki				Nośności charakterystyczne - drewno kl. C24 - 2 kątowniki na połączenie [kN]
	Ramię A		Ramię B		R_1.k		R_2.k = R_3.k
	szt.	Typ	szt.	Typ	CNA4.0x35	CNA4.0x50	CNA4.0x35	CNA4.0x50
ACRL10520	2	Ø10	10	CNA*	24.1	28.5	10.8	14.2

* Kluczowym warunkiem zniszczenia połączenia jest nośność śruby. Jej nośność należy obliczać zgodnie z Eurokodem 5 pkt. 8.2.3 uwzględniające jedynie mechanizm zniszczenia (j) i (k)
Zapoznaj się z systemem zakotwień Simpson Strong-Tie dla odpowiednich kotew. Typowymi rozwiązaniami kotwiącymi są BOAXII, SET-XP, WA, AT-HP, w zależności od rodzaju betonu, odległości i odległości krawędzi.

Instalacja

Montaż

Mocowanie

Mocowanie do drewna:
Za pomocą gwoździ systemowych CNA 4.0 x 40 lub CNA 4.0 x 60, alternatywnie systemowych wkrętów CSA5.0 x ℓ.
Długość łączników określa katalog obliczeń statycznych lub zakładka tabela nośności.
Standardowymi łącznikami specyfikowanymi do uzyskania deklarowanej nośności złącza są gwoździe CNA. Dopuszczalne jest zastąpienie gwoździ CNA wkrętami CSA bez konieczności przeprowadzania dodatkowych obliczeń, jeżeli zmiana zostanie przeprowadzona zgodnie z poniższą tabelą.

CNA	CSA
3,1 x 40	4,0 x 30
4,0 x 35	5,0 x 35
4,0 x 40	5,0 x 35
4,0 x 50	5,0 x 40
4,0 x 60	5,0 x 40
4,0 x 75	5,0 x 50
4,0 x 100	5,0 x 50

Mocowanie do betonu:
Łącząc element drewniany z betonowym, należy zastosować kotwy mechaniczne WA lub chemiczne AT-HP Simpson Strong-Tie z wykorzystaniem prętów gwintowanych LMAS.

Montaż

Do drewna

Ustal właściwą pozycje złącza.
Przymocuj kątownik do elementu drewnianego zwracając uwagę na właściwy układ otworów w ramieniu kątownika.
Jeżeli nie wyspecyfikowano inaczej należy wypełnić wszystkie otwory w złączu mocowanym do murłaty.
Wsuń element drewniany tak, aby luźno oparł się na podstawie i za pomocą gwoździ CNA przymocuj złącze do drewna wypełniając wszystkie otwory.

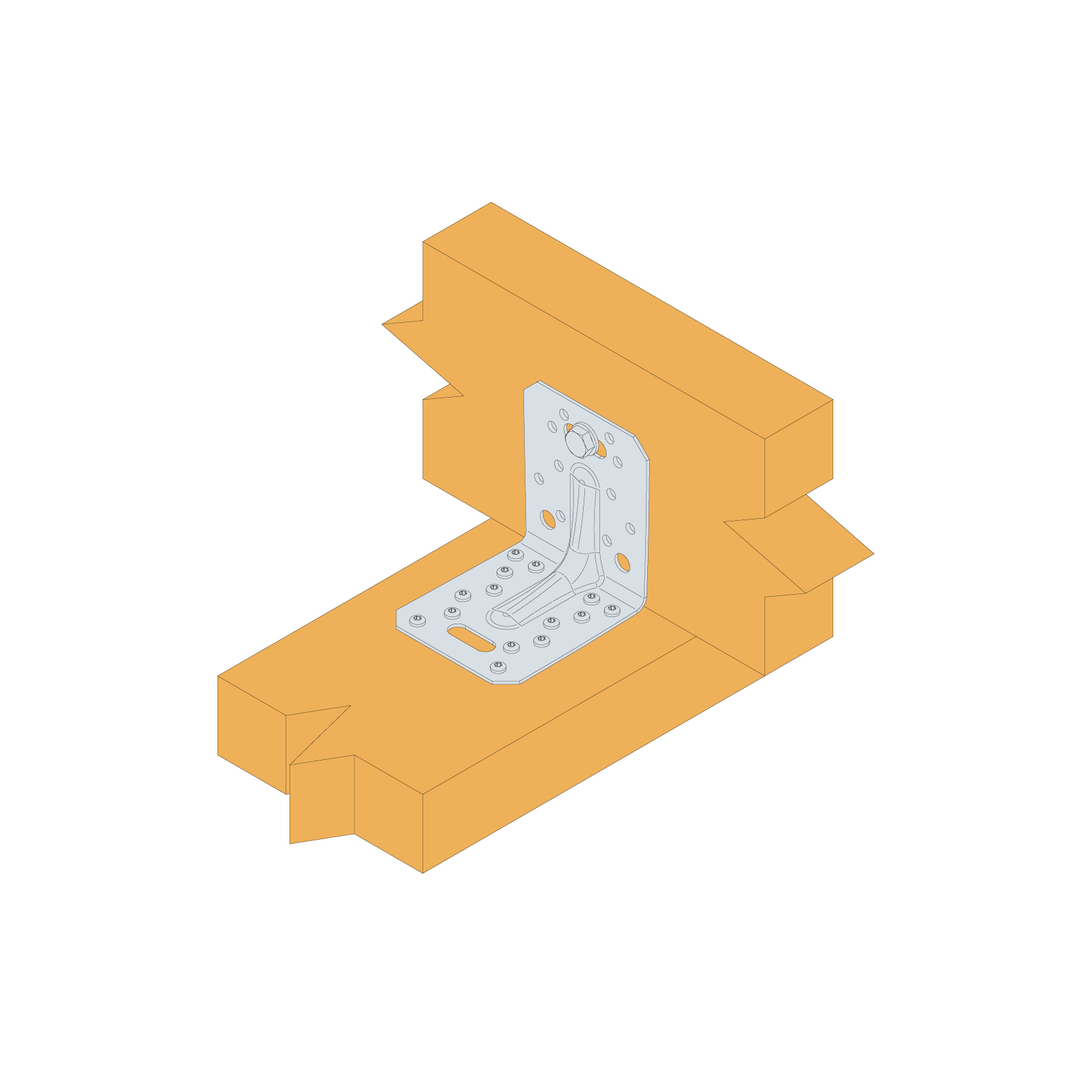

Dla uzyskania podpory przegubowo-przesuwnej należy użyć śruby M10 przelotowe zamiast gwośdzi CNA.

Do betonu

Ustal właściwą pozycje złączy kątowych. (Zwróć uwagę na układ otworów)
Odznacz otwory przykładając złącze kątowe do betonu.
Wywierć otwory o wymaganej średnicy.
Przed przystąpieniem do mocowania należy usunąć zwierciny z wywierconych otworów. Dla kotew chemicznych dodatkowo przedmuchać.
Przymocować złącze za pomocą kotew mechanicznych lub chemicznych
Wsuń krokiew lub wiązar pomiedzy kątowniki tak, aby luźno oparł się na podstawie i za pomocą gwoździ CNA przymocuj złącze do krokwi lub wiązara wypełniając wszystkie otwory.
Dla uzyskania podpory przegubowo-przesuwnej należy użyć śruby M10 przelotowe zamiast gwośdzi CNA.
