Złącza kątowe wzmocnione - Strong A4

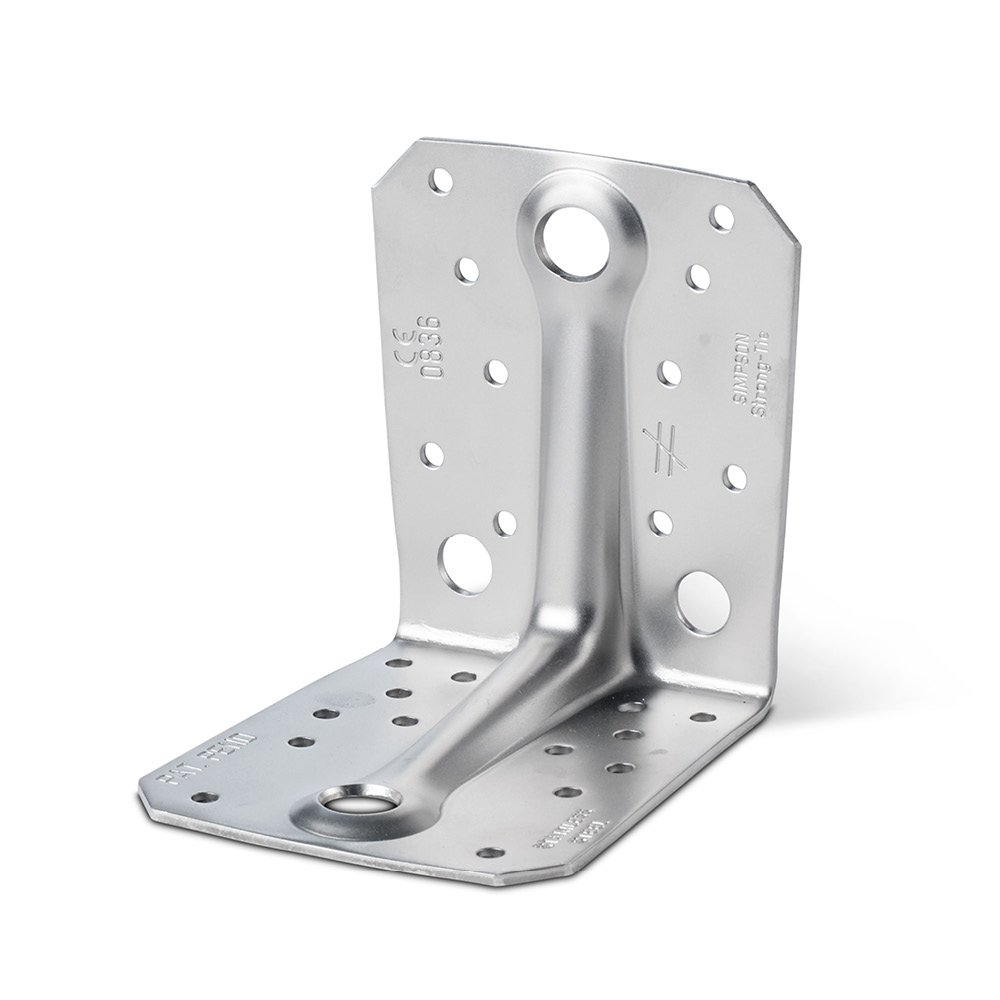

Kątowniki z klasycznej serii ABR Strong są najpopularniejszymi złączami kątowymi na rynku. Złącza  kątowe  ABR  ze  wzmocnieniem  osiągają  dużą  sztywność  i  wytrzymałość  dzięki  wytłoczonym żebrom.  Dzięki układowi otworów na gwoździe  kątowniki ABR uzyskują nie tylko duże nośności na siły ścinające, ale także na siły podrywające.

Oznaczenie CE
ETA
Klasa użytkowania 3
Stal nierdzewna A4
Środowisko agresywne

Szczegóły produktu

Obrazy

Właściwości

Materiał

  • Stal nierdzewna jako 1.4404 zgodnie z EN 10088
  • Nierdzewna / kwasoodporna - A4

Zalety

  • Prosty montaż
  • Obliczone statycznie
  • Mocne i trwałe połączenia
  • Gwoździowanie pełne lub częściowe
  • Uniwersalna perforacja
  • Opatentowane wzmocnienie otwór na kotwę

Zastosowanie

Obszar zastosowań

  • Połączenia krokwi z murłatą lub betonowym wieńcem.
  • Mocowanie elementów drewnianych do betonu.
  • Połączenie słupa drewnianego z belką
  • Wszystkie inne elementy konstrukcyjne gdzie konieczne jest uzyskanie wysokiej nośności połączenia.

Połączenie

  • Element główny: drewno lite, drewno kompozytowe, drewno klejone warstwowo, beton.
  • Element drugorzędny: drewno lite, drewno kompozytowe, drewno klejone warstwowo.

Dane techniczne

Wymiary

Wymiary złącza

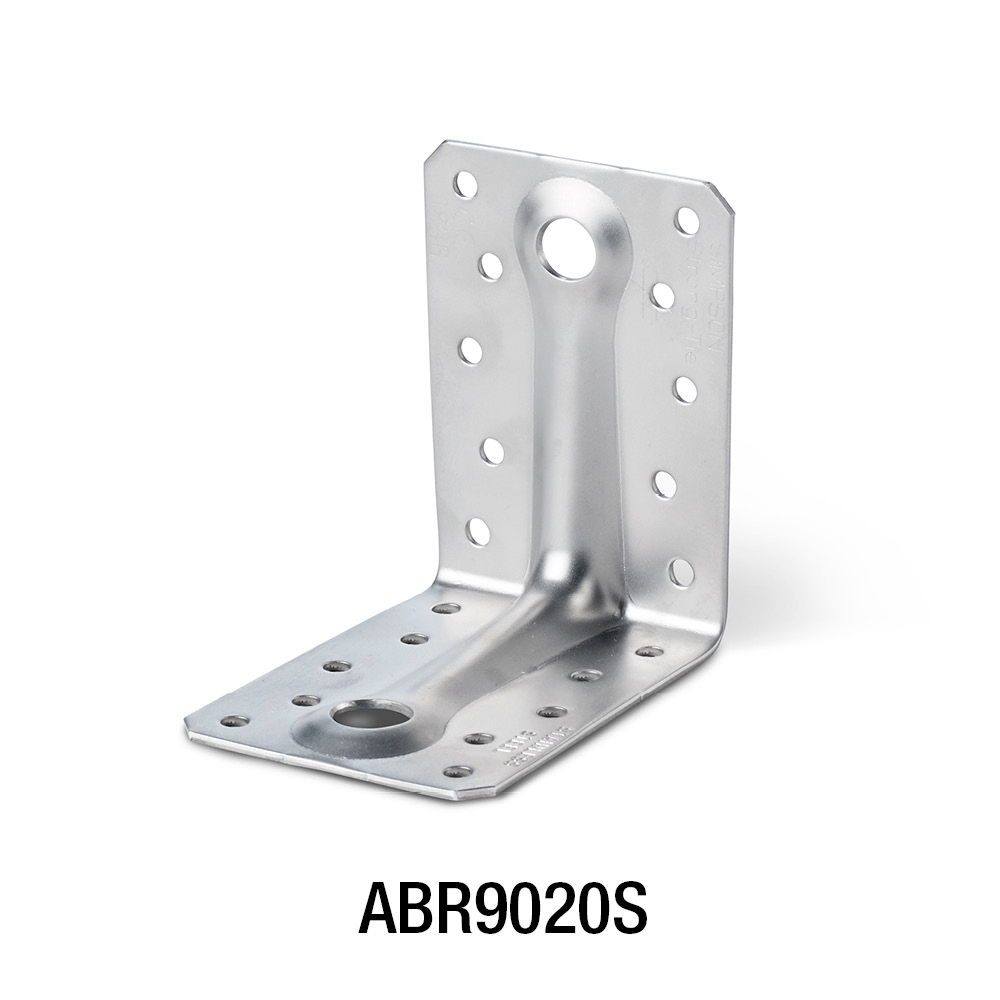

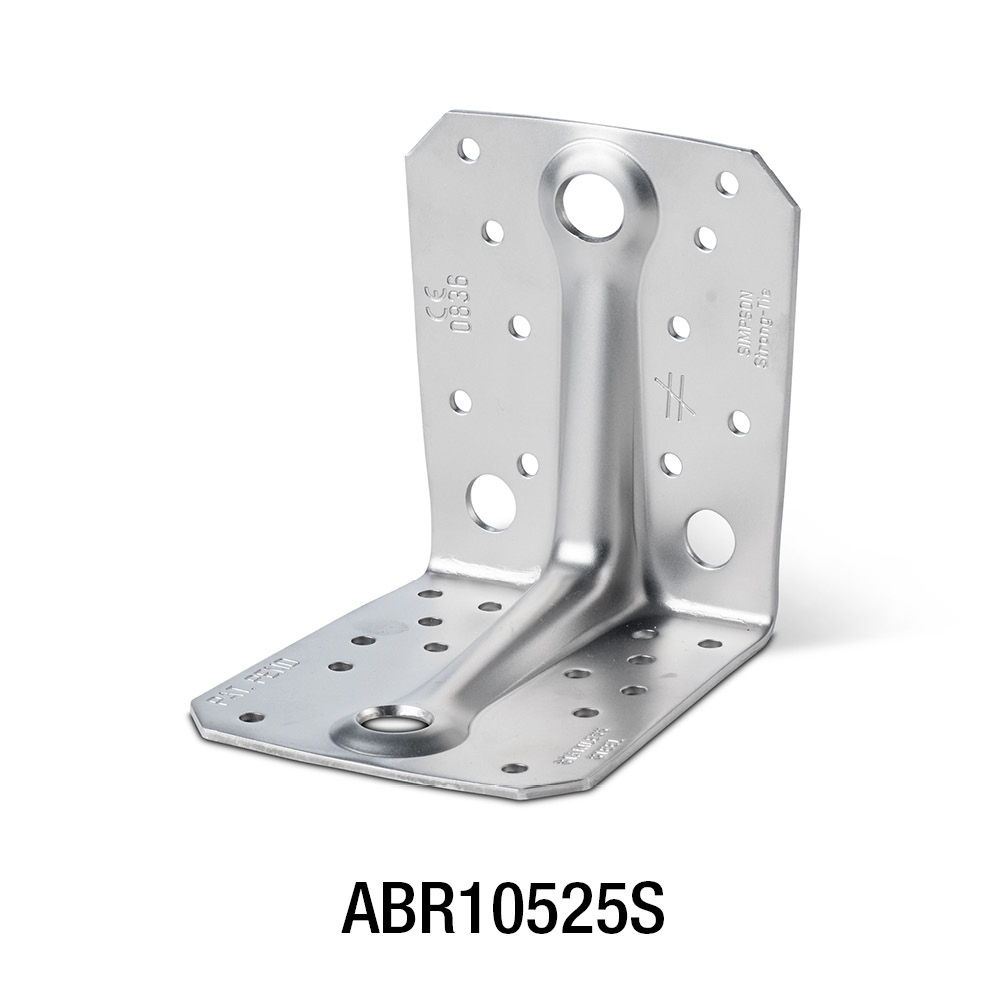

Referencje Wymiary i otwory [mm] Otwory ramię A Otwory ramię B Box Quantity
A B C t Ø5 Ø7 Ø11 Ø14 Ø5 Ø9 Ø13 Ø14
ABR7015S7070551.581--81--25
ABR9020S888865210-1-10-1-25
ABR10525S105105902.510-2114--125

Nośność charakterystyczna - połączenie belka-belka - pełne gwoździowanie

Referencje Product capacities - Timber to timber - Maximum nailing
Łączniki Characteristic capacity - 2 angle brackets per connection - maximum nailing [kN]
Ramię A Ramię B R1,k R2,k = R3,k R4,k = R5,k
szt. szt. CNA4.0x35S CNA4.0x40S CNA4.0x50S CNA4.0x60S CNA4.0x35S CNA4.0x40S CNA4.0x50S CNA4.0x60S CNA4.0x35S CNA4.0x40S CNA4.0x60S
ABR7015S685.26.1--6.77.3--4.2 /kmod^0,34.8 /kmod^0,3-
ABR9020S8109.710.812.914.99.410.311.7134.6 /kmod^0,74.9 /kmod^0,75.8 /kmod^0,6
ABR10525S101412.717.223.329.510.712.215.919.710.6/kmod^0,211.5 /kmod^0,413.1 /kmod^0,8

R4/5,k with b = 75 mm and e = 130 mm

For simplified R4/5,k, the published characteristic capacity is based on short term load duration and service class 2 according to EC5 (EN 1995) – kmod = 0.9. For other load duration and service class, please refer to the ETA.

Combined load:



To obtain the resistance values for a single bracket, the values in the above table should be divided by two, provided that the supported beam is locked in rotation. Please consult our ETA-06/0106 if the beam is free to rotate.

Nośność charakterystyczna – połączenie belka-belka – Gwoździowanie częściowe

Referencje Product capacities - Timber to timber - Partial nailing
Łączniki Characteristic capacity - 2 angle brackets per connection - partial nailing [kN]
Ramię A Ramię B R1,k R2,k = R3,k R4,k = R5,k
szt. szt. CNA4.0x35S CNA4.0x40S CNA4.0x60S CNA4.0x35S CNA4.0x40S CNA4.0x60S CNA4.0x35S CNA4.0x40S CNA4.0x60S
ABR9020S464.95.99.85.96.48.14.6 /kmod^0,64.8 /kmod^0,75.8/kmod^0.6
ABR10525S664.85.79.59.710.614.3Refer to ETA-06/0106Refer to ETA-06/0106Refer to ETA-06/0106

R4/5 with b = 75 mm and e = 130 mm

To obtain the resistance values for a single bracket, the values in the above table should be divided by two, provided that the supported beam is locked in rotation. Please consult our ETA-06/0106 if the beam is free to rotate.

Instalacja

Montaż

Mocowanie

Mocowanie do drewna:
Za pomocą gwoździ systemowych CNA 4.0 x 40 lub CNA 4.0 x 60, alternatywnie systemowych wkrętów CSA5.0 x ℓ.
Długość łączników określa katalog obliczeń statycznych lub zakładka tabela nośności.

Aprobaty i Deklaracje

Deklaracja Właściwości Użytkowych (DoP)

Aprobaty Techniczne (ETA)

eta-06-0106.pdf (13.43 MB)

Paczki ZIP
