ETC

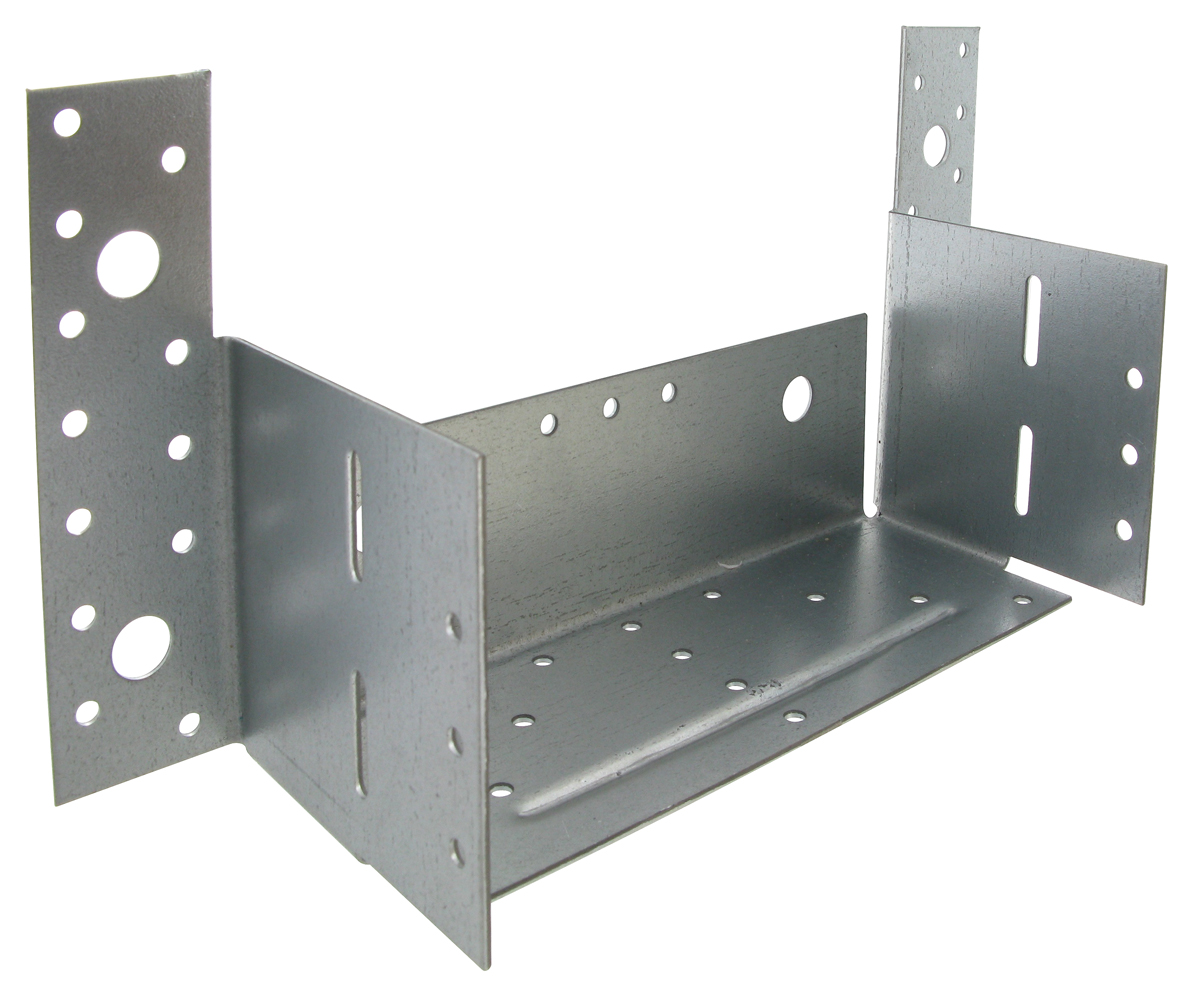

Wieszak belki koszowy

Koszowy wieszak belki ETC służy do połączenia 2-3 elementów zbiegających się w jednym węźle. Stosowane są przeważnie do połączeń wiązarów prefabrykowanych w dachach kopertowych. Szeroka półka eliminuje konieczność docinania elementu podpieranego do zadanego kąta.

Karta techniczna

Oznaczenie CE

ETA

Klasa użytkowania 2

Cynkowane ogniowo metodą Sendzimira 20µm

Szczegóły produktu

Obrazy

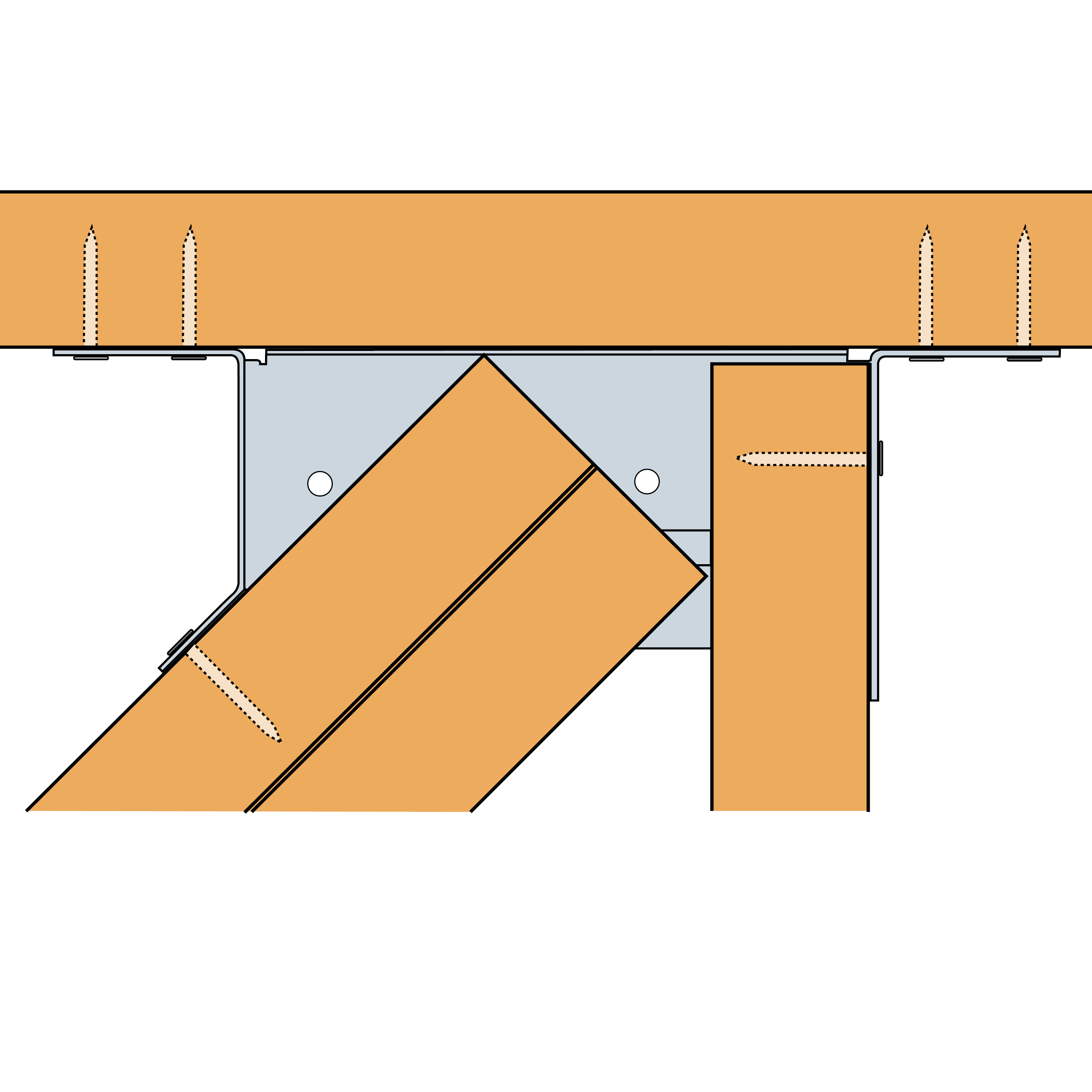

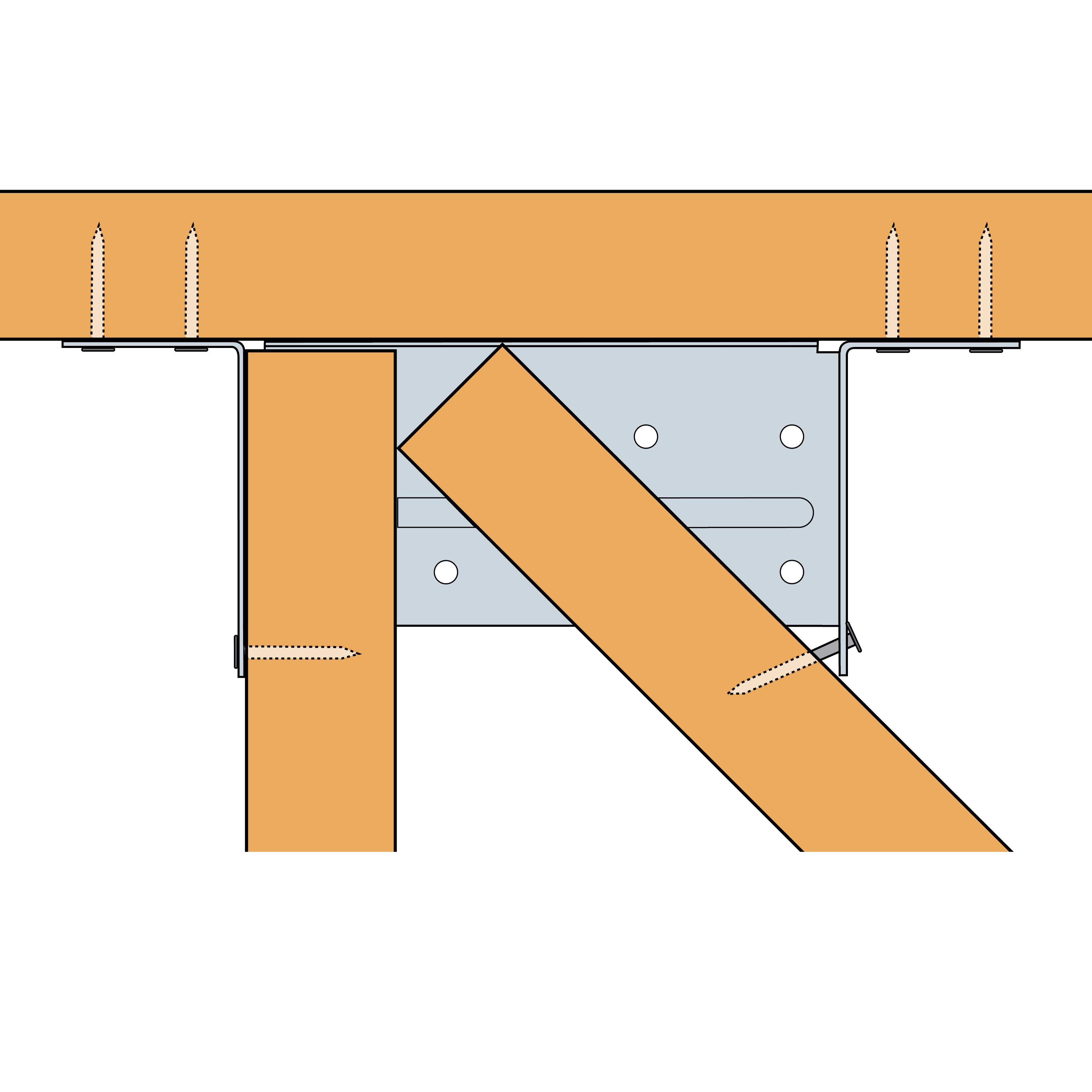

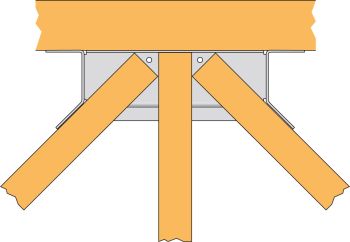

Połączenie narożne dwóch elementów

Właściwości

Materiał

Gatunek Stali:
Stal S250GD
Grubość blachy 1,5 ÷ 3,0 mm
Ochrona antykorozyjna:
Cynkowana ogniowo metodą Sendzimira Z 275 g/m2 (20 µm)

Zalety

Prosty montaż
Obliczone statycznie
Mocne i trwałe połączenia

Zastosowanie

Połączenie

Element główny
drewno lite, drewno kompozytowe, drewno klejone warstwowo, beton.
Element drugorzędny
drewno lite, drewno kompozytowe, drewno klejone warstwowo.

Stosowane

Stosowane są przeważnie do połączeń wiązarów prefabrykowanych w dachach kopertowych. Szeroka półka eliminuje konieczność docinania elementu podpieranego do zadanego kąta.

Dane techniczne

Wymiary

Wymiary złącza

Referencje	Wymiary złącza [mm]						Otwory
	A	B	C	D	F	t	belka główna		Belka drugorzędna
							Ø5	Ø13	Ramiona boczne		Podstawa
							Ø5	Ø13	Ø5	Ø5x7.5	Ø5
ETC434	140	145	80	225	100	1.5	24	4	6	8	10
ETC434D	140	145	80	185	100	1.5	20	4	6	8	10
ETC434G	140	145	80	185	100	1.5	20	4	6	8	10
ETC485R	195	145	110	279	90	2	24	4	12	-	31
ETC485RG	195	145	110	239	90	2	21	4	12	-	31
ETC485RD	195	145	110	239	90	2	21	4	12	-	31
ETC502	206	145	98	290	89	2	24	4	6	-	12
ETC835	355	240	110	481	143	3	40	4	14	-	33

* aktualnie bez oznaczenia CE

ETC392 wymaga pionowego elementu (słupka), min. szerokość 97mm.

Nośność charakterystyczna - połączenie belka-belka - belka główna ≥200mm

Referencje	Wymiary elementów i łączniki							Nośność charakterystyczna - Belka główna ≥197mm - Drewno C24 [kN]
	Belka główna	Kulawka			Wiązar narożny			R_1.k			R_2.k
	CNA4,0x35	ilość warstw - przekrój złożony	Min. wysokość	CNA4,0x35	ilość warstw - przekrój złożony	Min. wysokość	CNA4,0x35	Kulawka	Wiązar narożny	Suma	Kulawka	Wiązar narożny	Max.
ETC434	27 (27)	1	147	6	1 (2)	147	6 (7)	3 (4.2)	9 (12.6)	12 (16.8)	5.3 (5.3)	4.7 (5.7)	3.3 (3.3)
ETC485R	24	1	97	11	2	97	10	5.6	16.8	22.4	5.9	5.7	3.8
ETC502	27	1	97	4	1	97	6	4.6	9.3	23.2	1.2	5.6	4.4
ETC835	44	1	147	5	2	147	28	5.8	11.7	29.2	1.8	5.8	7.7

Nośność charakterystyczna - połączenie belka-belka - belka główna ≥195mm

Referencje	Wymiary elementów i łączniki							Nośność charakterystyczna - belka główna ≥197mm - drewno C24 [kN]
	Belka główna	Kulawka			Wiązar narożny			R_1,k			R_2.k
	CNA4,0x35	ilość warstw - przekrój złożony	Min. wysokość	CNA4,0x35	ilość warstw - przekrój złożony	Min. wysokość	CNA4,0x35	Kulawka	Wiązar narożny	Suma	Kulawka	Wiązar narożny	Max.
ETC502	25	1	97	4	1	97	6	6.6	4.9	16.4	1.2	5.6	4.4

Nośność charakterystyczna - połączenie belka-belka - belka główna ≥145mm

Referencje	Wymiary elementów i łączniki							Nośność charakterystyczna - belka główna ≥147mm - drewno C24 [kN]
	Belka główna	Kulawka			Wiązar narożny			R_1,k			R_2.k
	CNA4,0x35	ilość warstw - przekrój złożony	Min. wysokość	CNA4,0x35	ilość warstw - przekrój złożony	Min. wysokość	CNA4,0x35	Kulawka	Wiązar narożny	Suma	Kulawka	Wiązar narożny	Max.
ETC502	23	1	97	4	1	97	6	5.8	4.3	14.4	1.2	5.6	3.3

Nośność charakterystyczna - połączenie belka-belka - belka główna ≥97mm

Referencje	Wymiary elementów i łączniki							Nośność charakterystyczna - belka główna ≥97mm - drewno C24 [kN]
	Belka główna	Kulawka			Wiązar narożny			R_1,k			R_2.k
	CNA4,0x35	ilość warstw - przekrój złożony	Min. wysokość	CNA4,0x35	ilość warstw - przekrój złożony	Min. wysokość	CNA4,0x35	Kulawka	Wiązar narożny	Suma	Kulawka	Wiązar narożny	Max.
ETC434	19	1	147	6	1 (2)	147	6 (7)	5.3	4,7 (5,7)	5.5	5.3	4,7 (5,7)	3.3
ETC485R	20	1	97	11	2	97	10	-	-	-	5.9	5.7	3.8
ETC502	15	1	97	4	1	97	6	4.5	3.4	11.4	1.2	5.6	3.3
ETC835	26	1	147	5	2	147	28	-	-	-	1.8	5.8	7.7

Uwagi do ETC392
Zastosowanie wymaga elementu pionowego (słupka) min. szerokość 97mm.
Rozstawy i odległości od krawędzi należy sprawdzić dla konkretnego zastosowania zgodnie z Eurokodem 5 dla 10 grupy łączników znajdującej sie w górnej części złącza. Należy uwzględnić faktyczną głębokość elementu głównego i elementu pionowego. Zastosowanie z belką główną o wymiarze 147mm może wymagać dodatkowego sprawdzenia.

Należy także uwzględnić w elementach rozciąganie w poprzek włókien.

Nośność charakterystyczna - połączenie belka-belka - wersja Lewa + wersja Prawa

Referencje	Wymiary elementów i łączniki							Nośność charakterystyczna - belka główna ≥197mm - drewno C24 [kN]
	Belka główna	Kulawka			Wiązar narożny			R_1.k
	CNA4,0x35	ilośś warstw - przekroje złożone	Min. Wysokość	CNA4,0x35	ilość warstw - przekroje złożone	Min. Wysokość	CNA4,0x35	Kulawka	Wiązar narożny	Suma
ETC434D	40	1	147	4	1	147	16	3.3	6.6	16.5
ETC434G	40	1	147	4	1	147	16	3.3	6.6	16.5
ETC485RG	42	1	97	6	1	147	14	3.5	7	17.5
ETC485RD	42	1	97	6	1	147	14	3.5	7	17.5

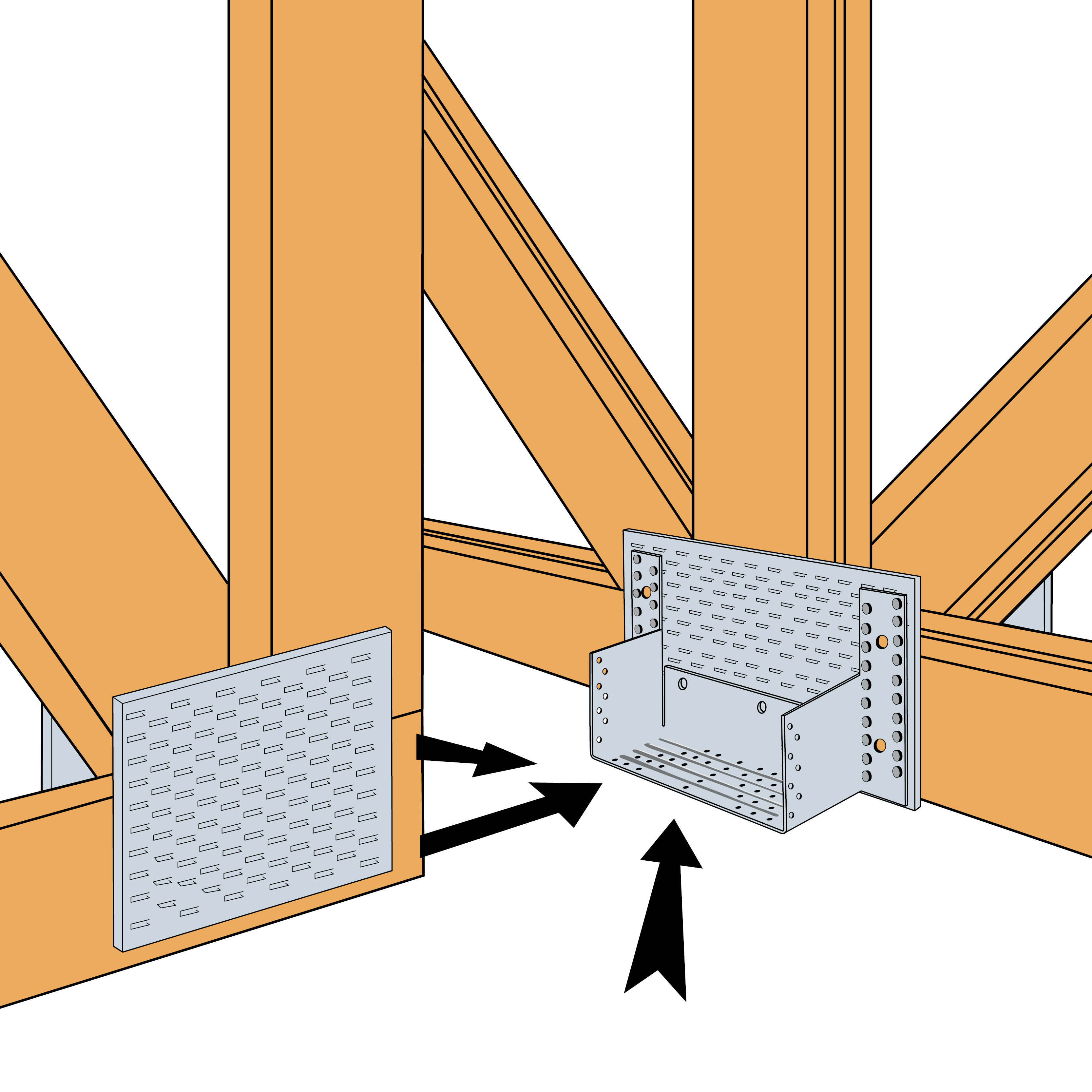

In this case, the installation is made with one ETC434G on the left of the central rafter (hip) and one ETC434D on the right of the central rafter.

Instalacja

Montaż

Łączniki

Gwoździe CNA 4.0 x 35 lub alternatywnie systemowych wkrętów CSA5.0 x ℓ.

Mocowanie

Mocowanie do drewna
Za pomocą gwoździ systemowych CNA 4.0 x 35 lub alternatywnie systemowych wkrętów CSA5.0 x ℓ. Długość łączników określa katalog obliczeń statycznych lub zakładka tabela nośności.
Standardowymi łącznikami specyfikowanymi do uzyskania deklarowanej nośności złącza są gwoździe CNA. Dopuszczalne jest zastąpienie gwoździ CNA wkrętami CSA bez konieczności przeprowadzania dodatkowych obliczeń, jeżeli zmiana zostanie przeprowadzona zgodnie z poniższą tabelą.
Aby uzyskać nośność połączenia zadeklarowaną w katalogu obliczeń statycznych należy użyć wskazanych przez producenta łączników i stosować się do wskazówek montażowych.

CNA	CSA
4,0 x 35	5,0 x 35

Mocowanie do betonu
Mocowanie wieszaka belki do konstrukcji nośnych betonu, muru, następuje za pomocą odpowiednich kotew i podkładek US. Łącząc element drewniany z betonowym, należy zastosować kotwy mechaniczne WA lub chemiczne AT-HP Simpson Strong-Tie z wykorzystaniem prętów gwintowanych LMAS.

Montaż

Montaż do drewna

Wybrać właściwy wymiar wieszaka belki.
Ustal właściwą pozycje wieszaka belki.
Jeżeli nie wyspecyfikowano inaczej należy wypełnić wszystkie otwory w skrzydełkach wieszaka.
Wsuń element drugorzędny tak, aby luźno oparł się na podstawie i za pomocą gwoździ CNA przymocuj belkę do wieszaka wypełniając wszystkie otwory.
