BNSP

Złączka napinająca taśmy perforowanej

Wykorzystywana w systemach stężeń wiatrowych Simpson Strong-Tie, dla efektywnego zastosowanie taśm perforowanych Simpson Strong-Tie. Za pomocą złączki napinającej BNSP taśmę perforowaną można połączyć z innymi elementami systemu stężenia wiatrowego. Złączka działa na zasadzie śruby rzymskiej.

Karta techniczna

Oznaczenie CE

ETA

Klasa użytkowania 2

Stal ocynkowana ogniowo metodą Sendzimira

Szczegóły produktu

Obrazy

Właściwości

Materiał

Gatunek Stali:
S250GD
Ochrona antykorozyjna:
Ocynkowana ogniowo metodą Sendzimira Z 275 g/m2 (20 µm)

Zastosowanie

Wykorzystywana w systemach stężeń wiatrowych Simpson Strong-Tie, dla efektywnego zastosowanie taśm perforowanych.

Dane techniczne

Wymiary

Wymiary

Referencje	Wymiar [mm]			Otwory			Pasujace taśmy	Wkręty/klipsy w zestawie	Napinacz przymocowany do		Ilość w opk.
Referencje	A	B	C	Ø	Ramię 1	Ramię 2	Pasujace taśmy	Wkręty/klipsy w zestawie	Taśma	Blacha węzłowa: BNF: BNG: BNK	Ilość w opk.
BNSP60-B	300-350	60	35	5	7	7	BANxx60xx	4 x BF4060M5	x	-	4
BNSP80-B	300-360	80	35	5 + 21	11 + 0	8 + 1	BANxx80xx	2 x BF4060M5; 4 x BF25M5	x	x	4

Instalacja

Montaż

Mocowanie

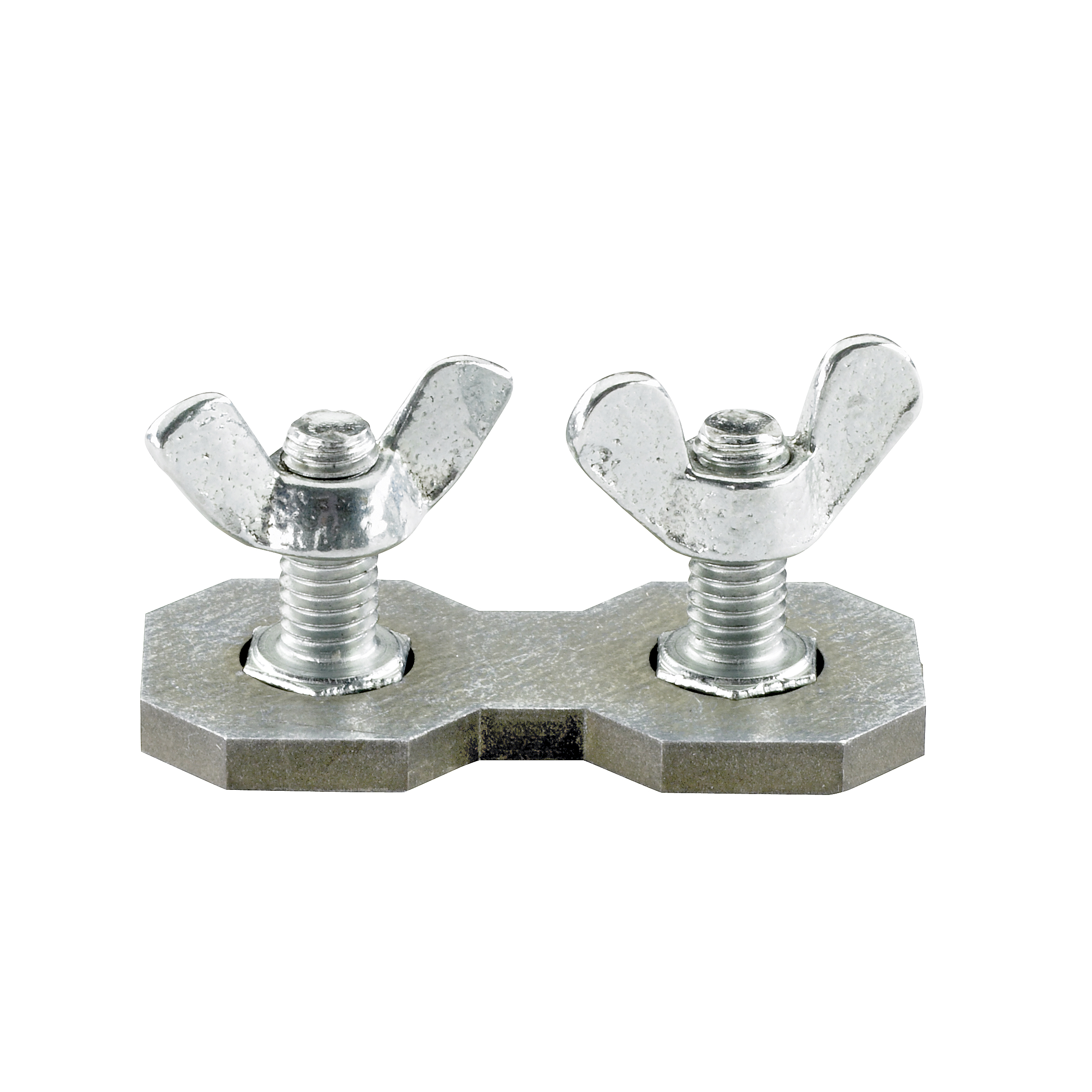

Połączenie złączki napinającej z taśmą perforowaną następuje za pomocą elementów dostarczonych w zestawie (śruby metryczne M5 lub klipsy M5 z nakrętkami motylkowymi..
Obracając centralną śrubą ściągamy ku środkowi obie części złączki i tym samym naciągamy taśmę stężenia.
