ABR-Z

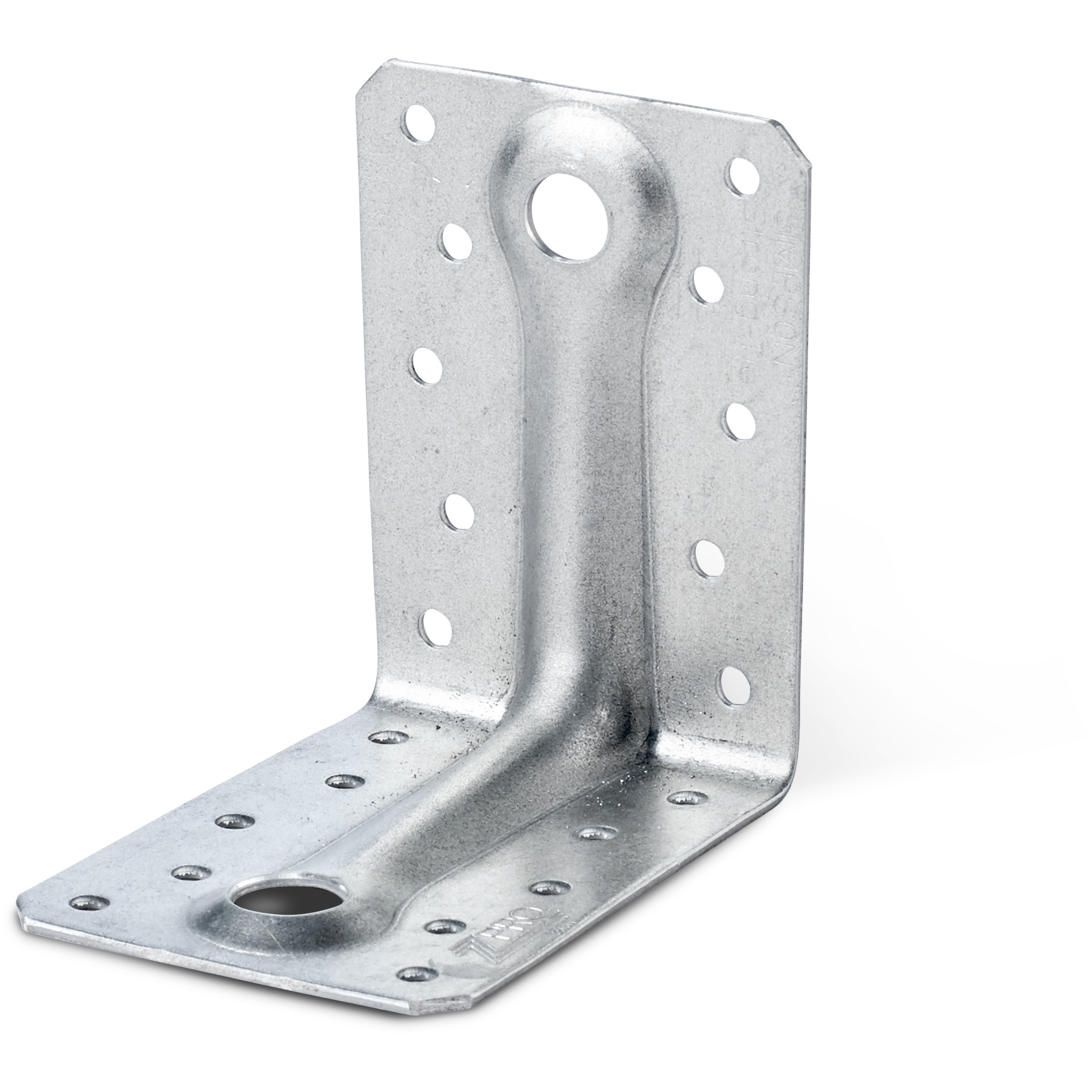

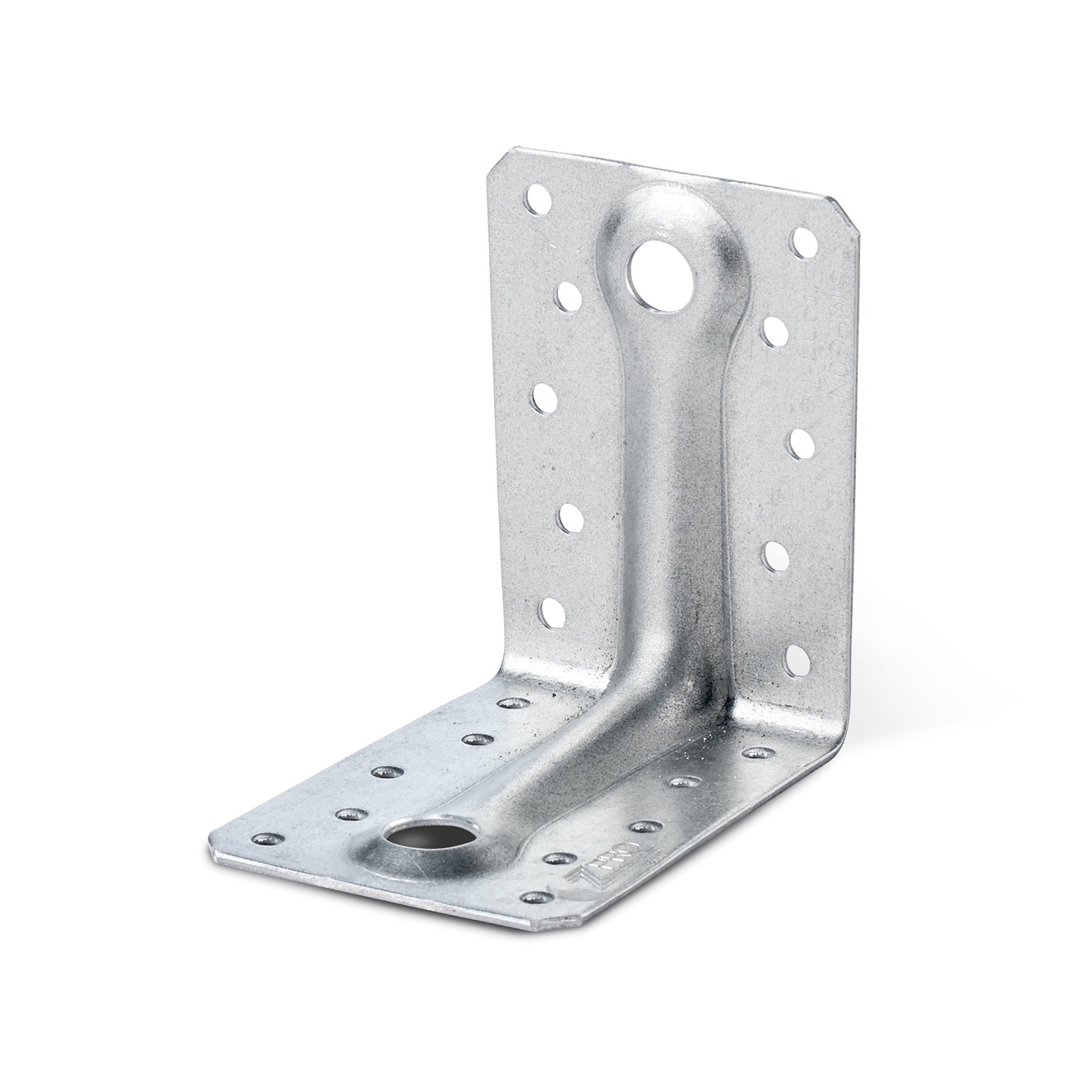

Złącze kątowe wzmocnione Strong ZPRO

Złącza kątowe ABR-Z Strong to kątowniki z serii Strong z innowacyjną powłoką antykorozyjną ZPRO. Nowa powłoka ma podobne właściwości jak złącza ocynkowane metoda zanurzeniową HDG i może być stosowany na zewnątrz w trzeciej klasie użytkowania. Złącze osiąga dużą sztywność i wytrzymałość dzięki wytłoczonym żebrom na całej długości ramienia. Nadają się szczególnie do połączeń, które muszą przenosić duże siły np. przy połączeniach krokwi do murłaty.

Karta techniczna

Oznaczenie CE

ETA

Klasa użytkowania 3

ZPRO

Szczegóły produktu

Obrazy

Właściwości

Materiał

Gatunek Stali:
- ABR9020Z Stal S250GD + Zpro
- ABR7015Z i ABR10525Z Stal S350GD + Zpro
Ochrona antykorozyjna: Powłoka ZPRO - odpowiadająca grubości warstwy cynku ok. 55 µm

Zalety

Specjalna powłoka ochronna ZPRO
Stosowane na zewnątrz
Wzmocnienie na całej długości ramienia
Mocowanie pełne lub częściowe
Możliwość mocowania do betonu
Uniwersalna perforacja
Opatentowane wzmocnienie otwór na kotwę

Zastosowanie

Połączenie

Element główny: drewno lite, drewno kompozytowe, drewno klejone warstwowo, beton.
Element drugorzędny: drewno lite, drewno kompozytowe, drewno klejone warstwowo.

Dane techniczne

Wymiary

Wymiary złącza

Referencje	Wymiary złącza [mm]				Otwory ramię A				Otwory ramię B				Ilość w opk.
Referencje	A	B	C	t	Ø5	Ø7	Ø11	Ø14	Ø5	Ø9	Ø13	Ø14	Ilość w opk.

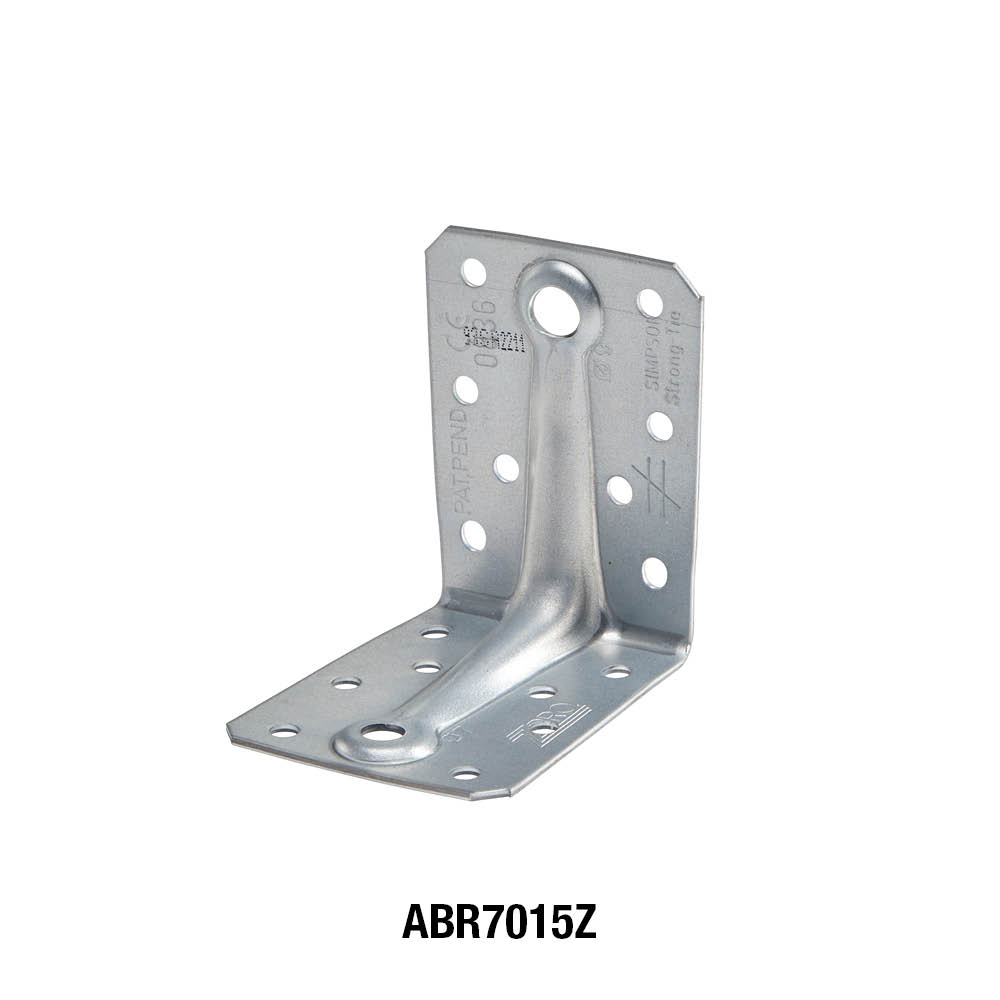

ABR7015Z	70	70	55	1.5	8	1	-	-	8	1	-	-	50

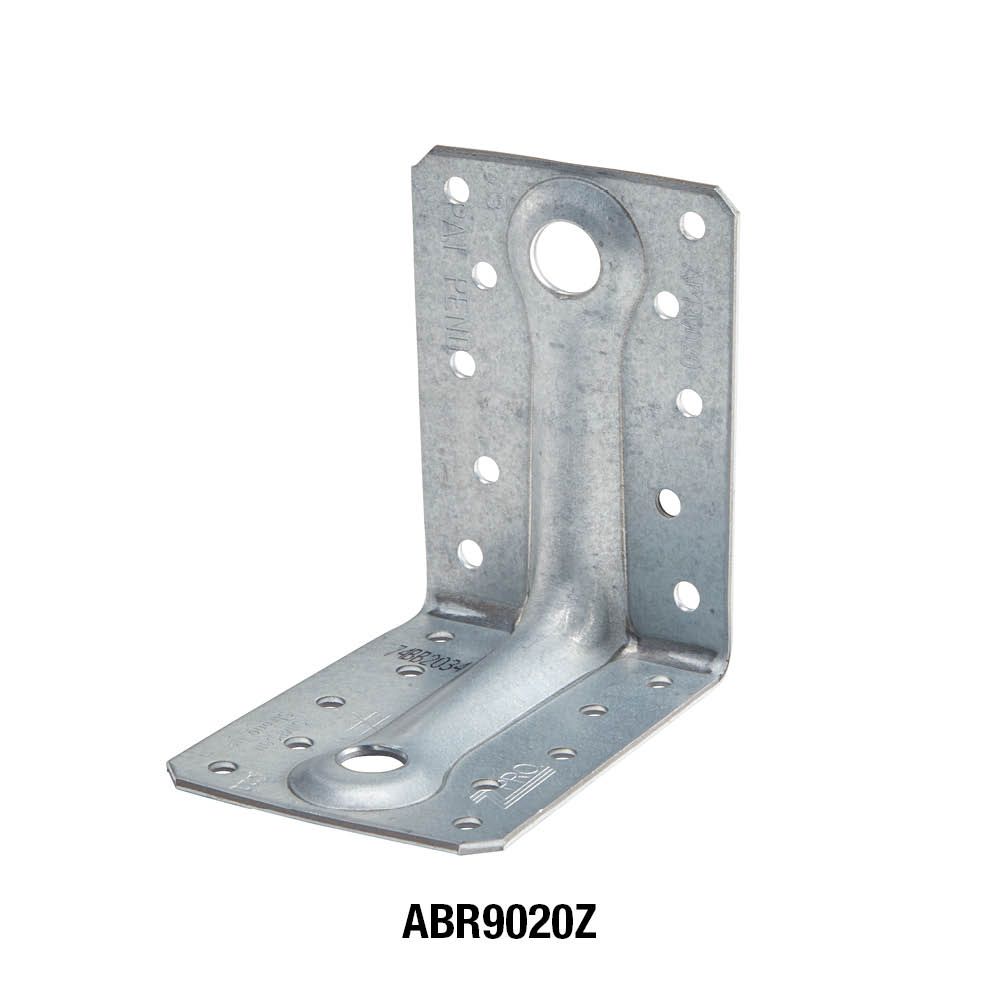

ABR9020Z	88	88	65	2	10	-	1	-	10	-	1	-	50

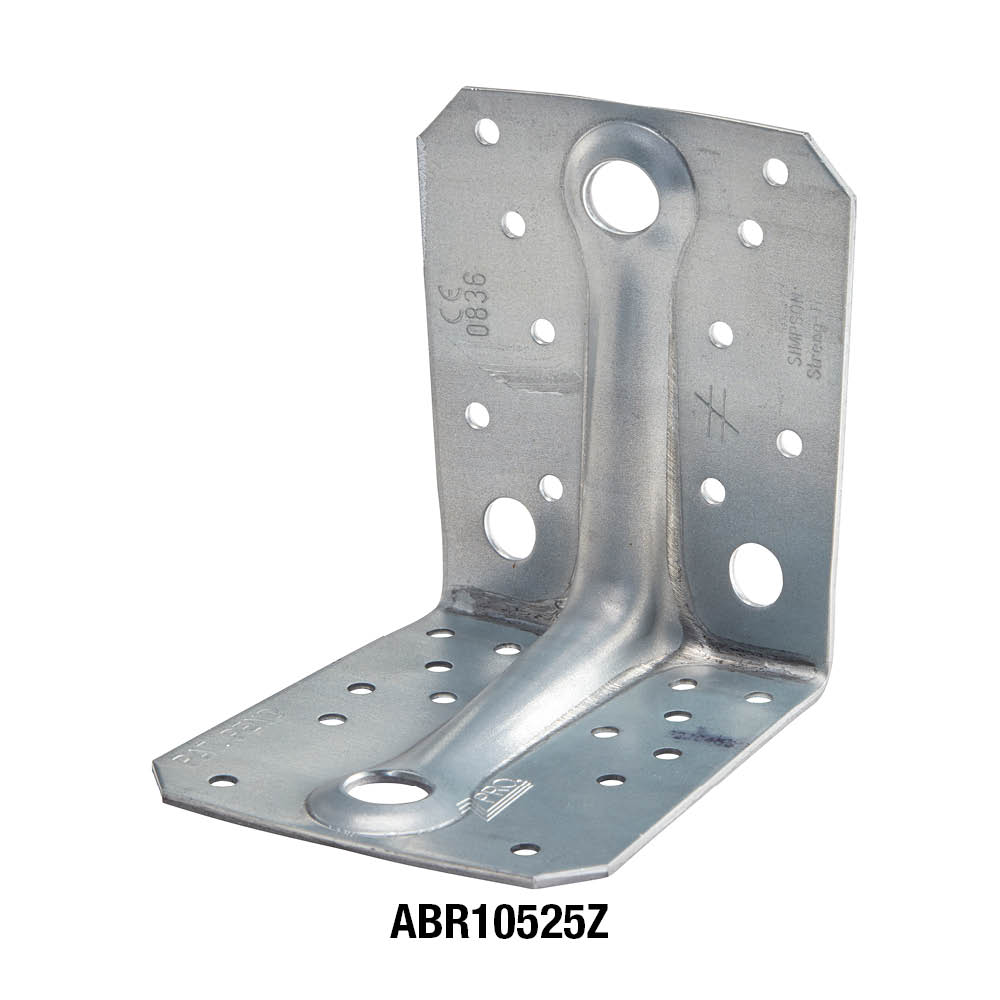

ABR10525Z	105	105	90	2.5	10	-	2	1	14	-	-	1	50

For combined loads:

Nośność charakterystyczna - połączenie belka-belka - gwoździowanie pełne

Referencje	Połączenie belka - belka gwoździowanie pełne
	Łączniki		Nośności charakterystyczne - drewno kl. C24 - 2 kątowniki na połączenie [kN]
	Ramię A	Ramię B	R_1.k			R_2.k = R_3.k			R_4.k = R_5,k
	Ilość	Ilość	CNA4.0x35	CNA4.0x40	CNA4.0x60	CNA4.0x35	CNA4.0x40	CNA4.0x60	CNA4.0x35	CNA4,0x40	CNA4.0x60
ABR7015Z	6	8	5.2	6.1	-	6.7	7.3	-	4.2 /kmod^0,3	4.8 /kmod^0,3	-
ABR9020Z	8	10	9.7	10.8	14.9	9.4	10.3	13	4.6 /kmod^0,7	4.9 /kmod^0,7	5.8 /kmod^0,6
ABR10525Z	10	14	12.7	17.2	29.5	10.7	12.2	19.7	10.6/kmod^0,2	11.5 /kmod^0,4	13.1 /kmod^0,8

R_4/5 dla b = 75 mm i e = 130 mm

Nośność charakterystyczna – połączenie belka-belka – gwoździowanie częściowe


Referencje	Połączenie belka - belka gwoździowanie częściowe
	Łączniki		Nośności charakterystyczne - drewno kl. C24 - 2 kątowniki na połączenie [kN]
	Ramię A	Ramię B	R_1.k			R_2.k = R_3.k			R_4.k = R_5,k
	Ilość	Ilość	CNA4.0x35	CNA4,0x40	CNA4.0x60	CNA4.0x35	CNA4,0x40	CNA4.0x60	CNA4.0x35	CNA4,0x40	CNA4.0x60
ABR9020Z	4	6	4.9	5.9	9.8	5.9	6.4	8.1	4.6 /kmod^0,6	4.8 /kmod^0,7	5.8/kmod^0.6
ABR10525Z	6	6	4.8	5.7	9.5	9.7	10.6	14.3	Refer to ETA-06/0106	Refer to ETA-06/0106	Refer to ETA-06/0106

R_4/5 dla b = 75 mm i e = 130 mm

Instalacja

Montaż

Mocowanie

Mocowanie złącza do drewna
Przy pomocy gwoździ pierścieniowych CNA4,0 lub alternatywnie przy pomocy wkrętów CSA5,0x40 Impreg+
Długość łączników określa katalog obliczeń statycznych lub zakładka tabela nośności.

Mocowanie złącza do betonu
łącząc element drewniany z betonowym, należy zastosować kotwy mechaniczne WA lub chemiczne AT-HP Simpson Strong-Tie z wykorzystaniem prętów gwintowanych LMAS.

Montaż

Montaż do drewna

Ustalić właściwą pozycje złącza.
Przymocować kątownik do elementu drewnianego zwracając uwagę na właściwy układ otworów w ramieniu kątownika.
Jeżeli nie wyspecyfikowano inaczej należy wypełnić wszystkie otwory w złączu mocowanym do murłaty.
Wsuń element drewniany tak, aby luźno oparł się na podstawie i za pomocą gwoździ CNA przymocuj złącze do drewna wypełniając wszystkie otwory.

Montaż do betonu

Ustalić właściwą pozycje złączy kątowych zwracając uwagę na właściwy układ otworów w ramieniu kątownika.
Odznaczyć otwory przykładając złącze kątowe do betonu.
Wywiercić otwory o wymaganej średnicy.
Przed przystąpieniem do mocowania należy usunąć zwierciny z wywierconych otworów. Dla kotew chemicznych dodatkowo przedmuchać.
Przymocować złącze za pomocą kotew mechanicznych lub chemicznych.
Wsunąć krokiew lub wiązar pomiędzy kątowniki tak, aby luźno oparł się na podstawie i za pomocą gwoździ CNA przymocuj złącze do krokwi lub wiązara wypełniając wszystkie otwory.
