SC2P

Złącze dwuczęściowe do ścian prefabrykowanych

Dwuczęściowe złącze SC2P jest alternatywnym rozwiązaniem klasycznego zabezpieczenia ścian szkieletowych przed przesuwem. Złącze stosowane jest dla montażu prefabrykowanych ścian zamkniętych mocowanych do fundamentu z pominieciem podwaliny.



Karta techniczna
Oznaczenie CE
ETA
Klasa użytkowania 2
Stal ocynkowana ogniowo metodą Sendzimira

Szczegóły produktu

Obrazy


Właściwości

Materiał

  • Gatunek Stali:
    Stal S250GD
  • Ochrona antykorozyjna:
    Ocynkowana ogniowo metodą Sendzimira Z 275 g/m2 (20 µm)

Zalety

  • Mocowanie przez warstwy nienośne (np. płyta wykończeniowa) o maksymalnej grubości 30 mm
  • Dwuetapowy montaż:

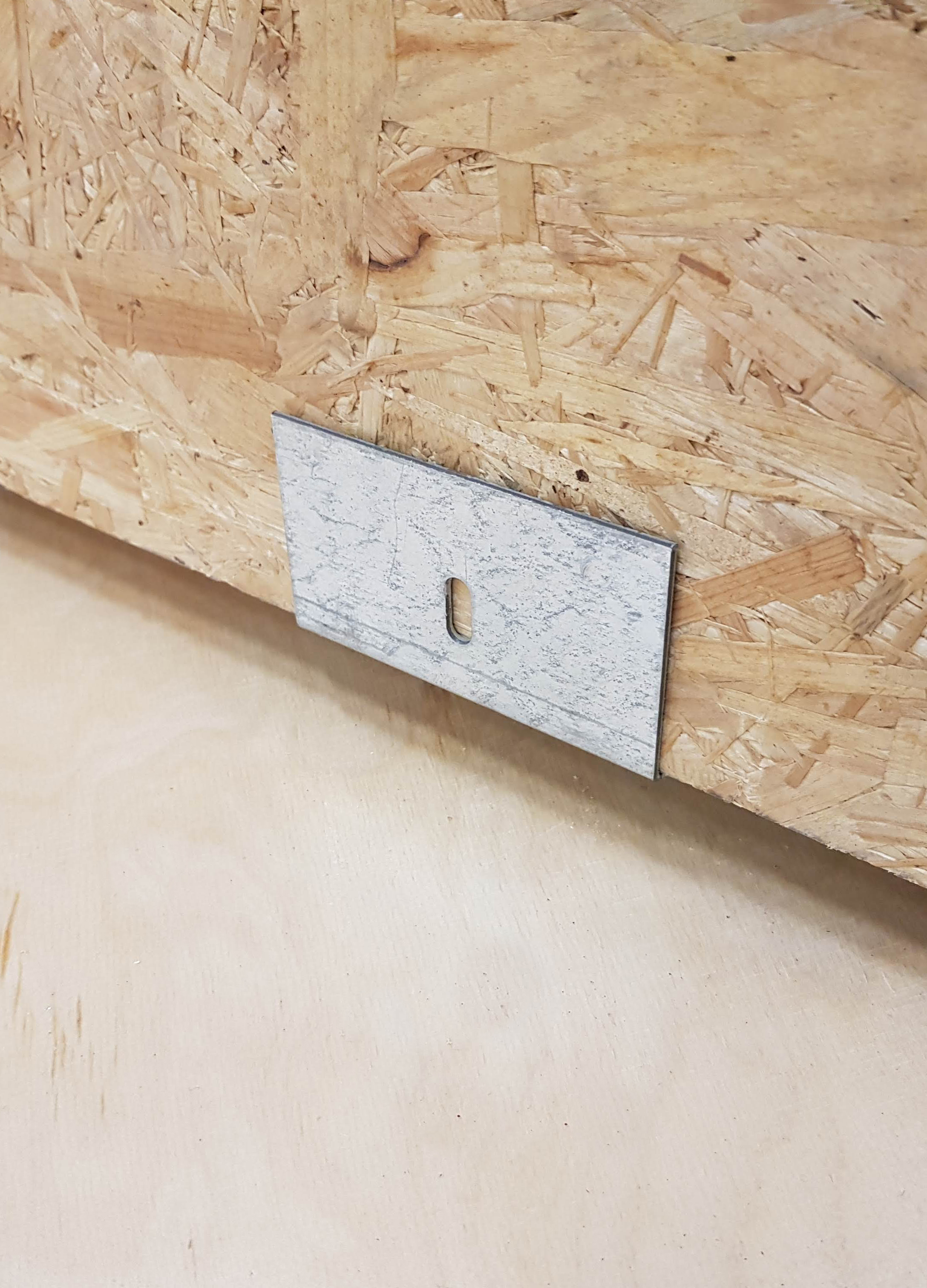

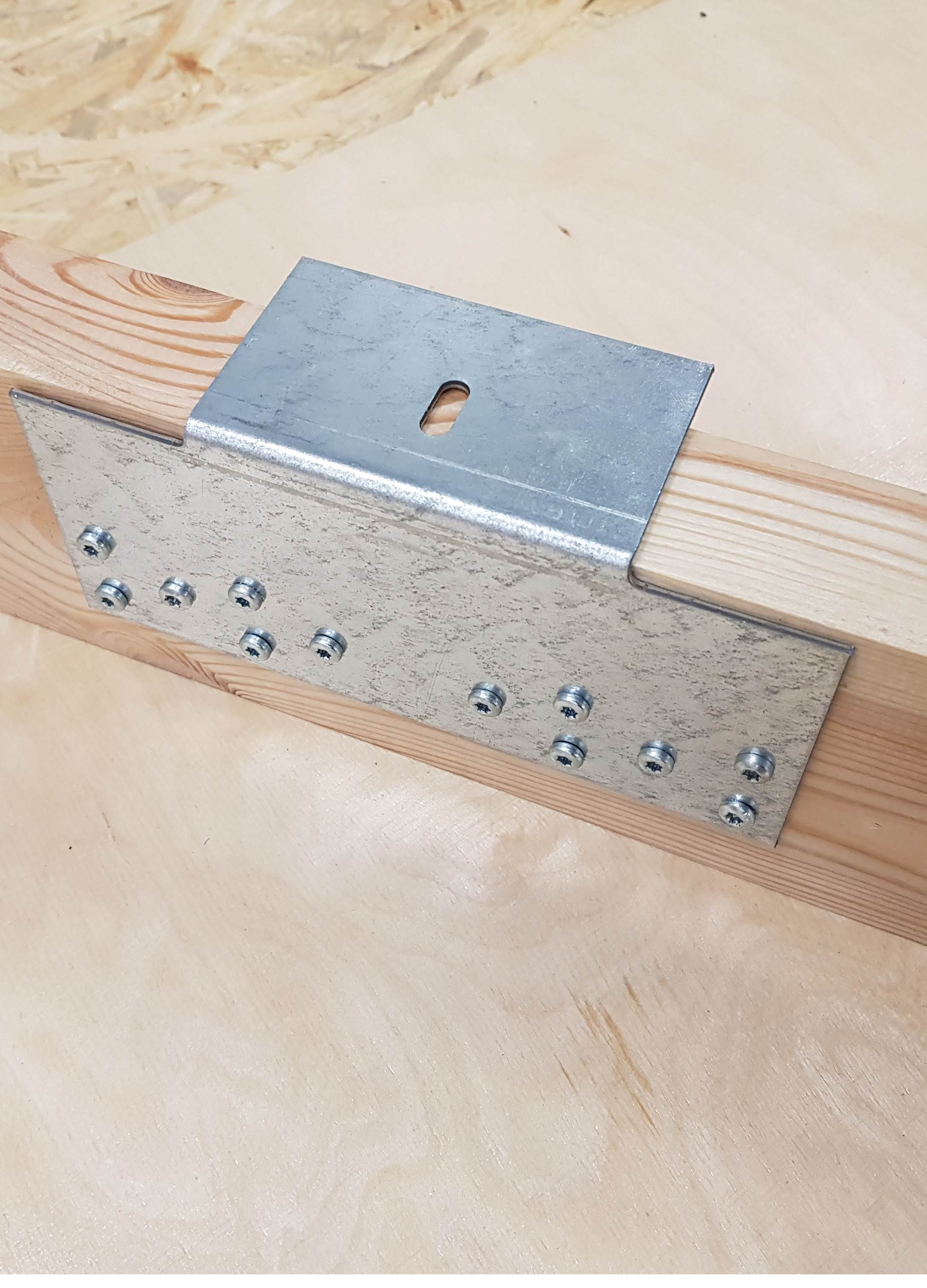

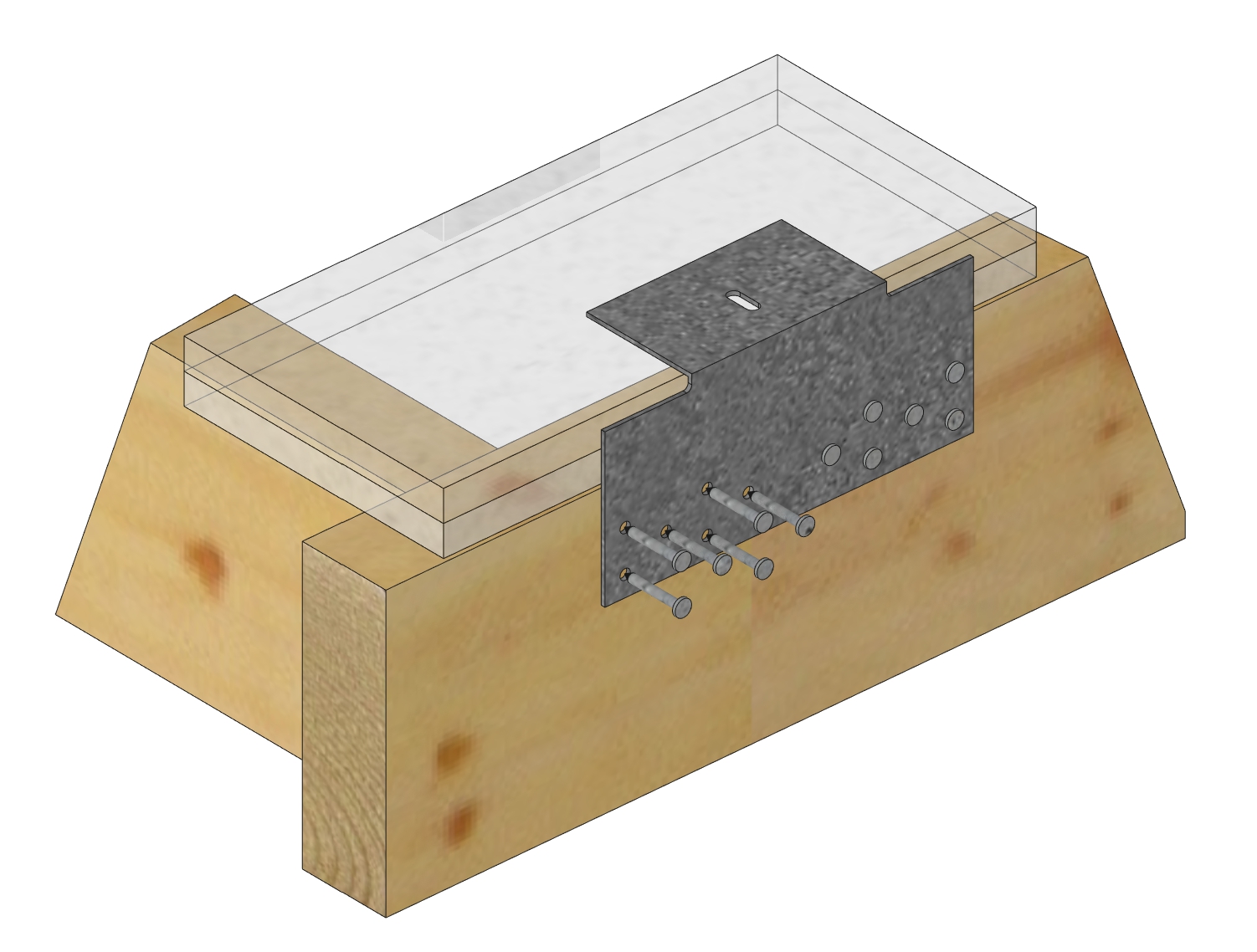

    Mocowanie części A do podwaliny w zakładzie produkcyjnym

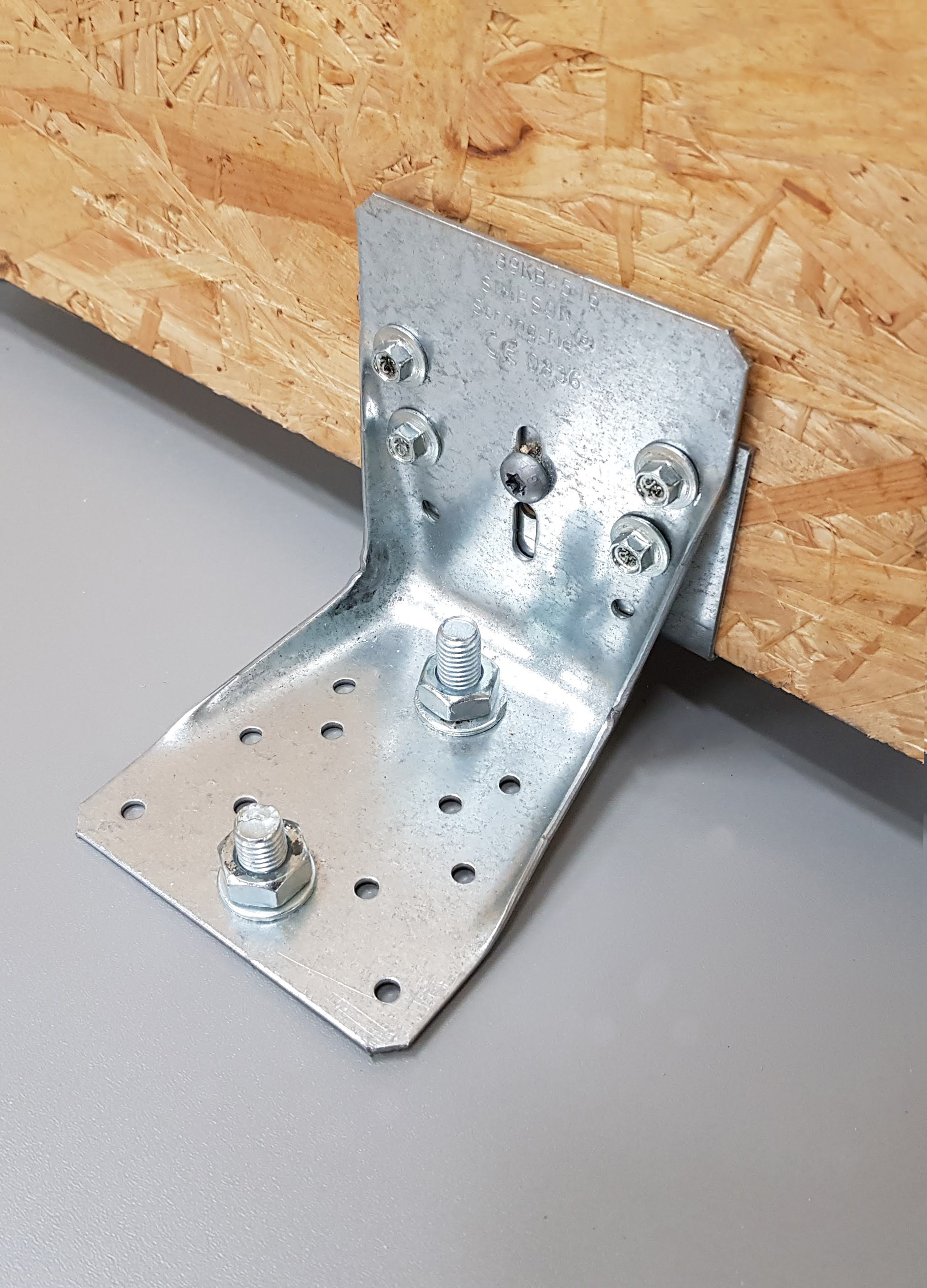

    Mocowanie części B ze ścianą i betonowym wieńcem na budowie

Zastosowanie

Zastosowanie

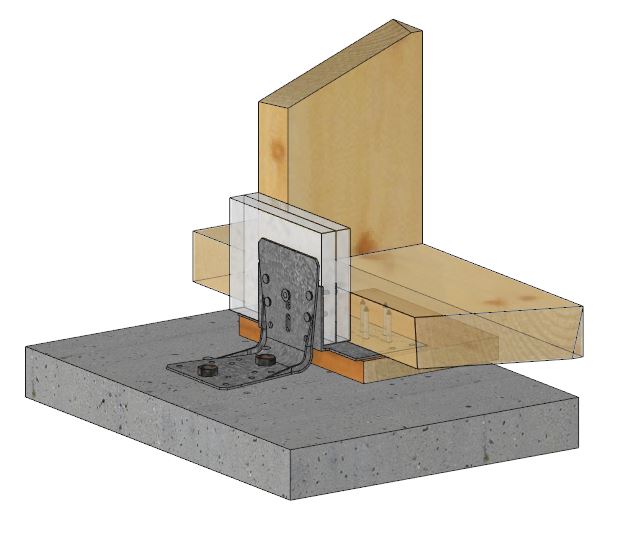

  • Połączenie prefabrykowanych ściań zamknietych z fudamentem oraz ich zabezpieczenie przed przesuwem.
    Rozwiązanie jest przeznaczone dla firm, które stosują duży stopień prefabrykacji ścian szkieletowych, dla których ważne jest minimalizowanie czasu pracy ekipy montażowej na placu budowy.

Dane techniczne

Wymiary


Wymiary złącza

Referencje Wymiary i otwory [mm] Otwory - ramię A Otwory - ramię B
A B C D t Ø6 6x16 Ø5 Ø12
SC2P-V10010310390-262102
SC2P-H1805782180952-112-
SC2P-1---------

Obie części złącza, SC2P-V100 i SC2P-H180, oferowane są razem z odpowiednimi wkrętami typu JT2-3-5.5x25 dołączonymi do zestawu.

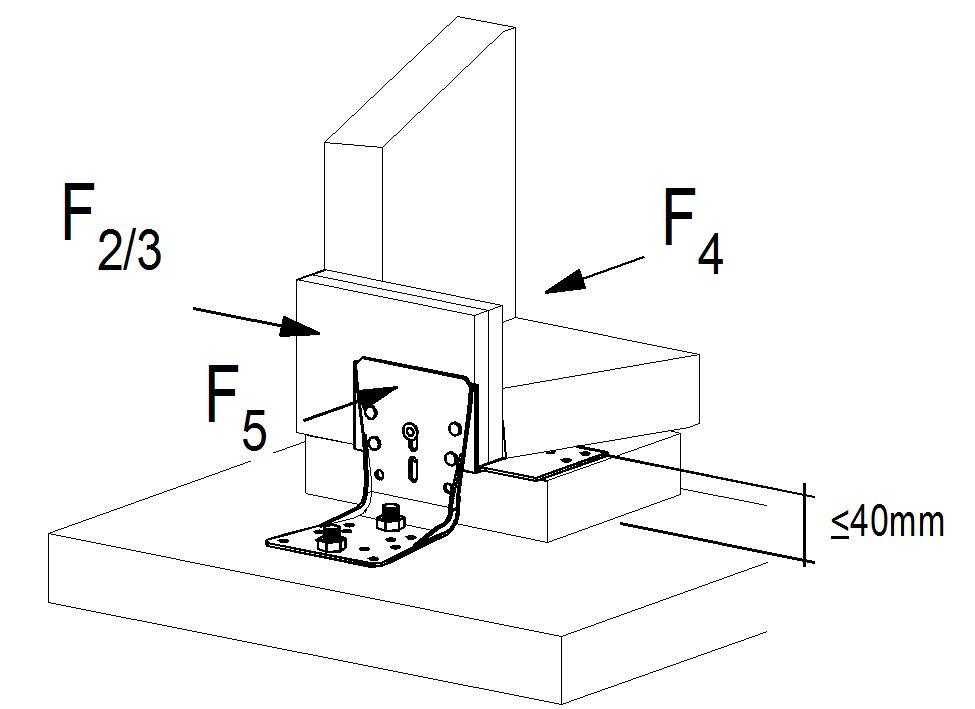

Nośność charakterystyczna - pełne gwoździowanie

Referencje Łączniki Nośności charakterystyczne [kN]
Ramię A Ramię B R2/3.k R4.k R5.k
Ilość Typ Ilość Typ
SC2P-14 + 1EJOT JT2-3-5.5x25 + Screw Ø6x1001 + 12Bolt M10 + CNA4.0x406.8/kmod6.4/kmod5.4/kmod

W przypadku połączeń z 2 wkrętami Ø6x100 wartość R2 / 3k można obliczyć jako 10,4 kN / kmod,
Pozostałe nośności pozostają takie same.

Nośność charakterystyczna - drewno

Referencje Łączniki Nośności charakterystyczne [kN]
Ramię A Ramię B R2/3,k R4,k R5,k
Ilość typ Ilość typ
SC2P-14 + 1EJOT JT2-3-5.5x25 + Screw Ø6x10010 + 12CNA4.0x50 + CNA4,0x406.8/kmod6.4/kmodmin (5.6 ; 5.4/kmod)

Instalacja

Montaż

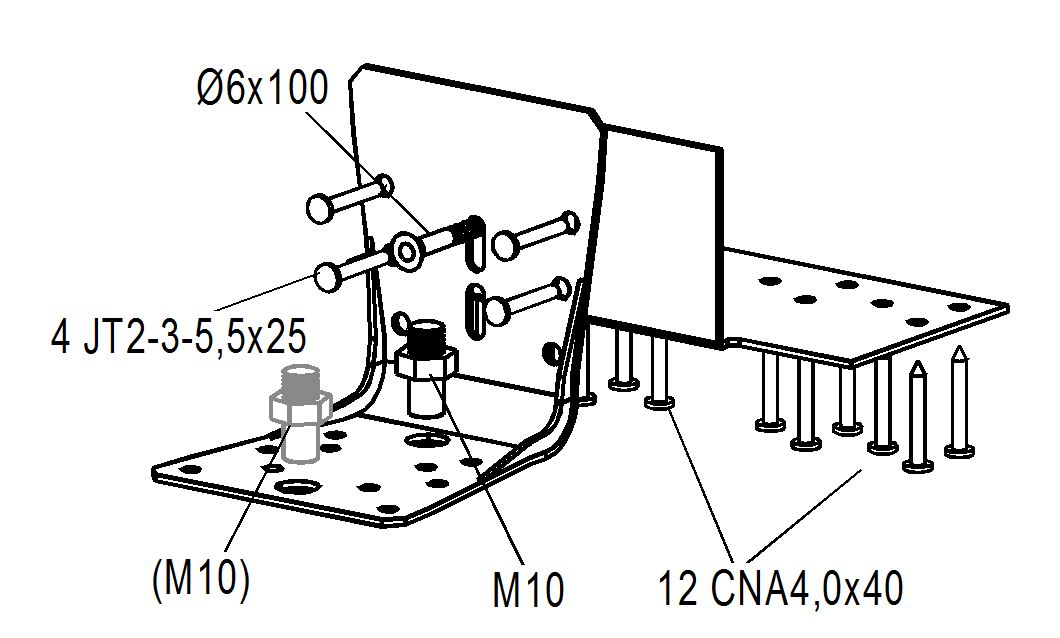

Łączniki

  • Mocowanie złącza do drewna
    dla SC2P-V100 blachowkrętami  JT2-3-5.5x25 oraz wkręta Ø6x100 z główką soczewkową.
    dla SC2P-V180 przy pomocy gwoździ pierścieniowych CNA4,0
  • Mocowanie złącza do betonu
    dla SC2P-V100 przy pomocy kotwy mechanicznej (WA) lub chemicznej (AT-HP) Simpson Strong-Tie

Aprobaty i Deklaracje

Aprobaty Techniczne (ETA)

eta-06-0106-2021-04-09.pdf (11.66 MB)
eta-06-0106-2020-01-29-cor1.pdf (13.43 MB)
eta-06-0106.pdf (13.43 MB)
eta-060106-sst-ab-r10-2018-issued.pdf (10.1 MB)
eta-060106-sst-ab-v8-2016.pdf (9.59 MB)

Biblioteka CAD i BIM

2D

SC2P-H180

SC2P-V100

3D

SC2P-H180

SC2P-V100

Paczki ZIP
