LSSU

Złącze belki dwuteowej

Złącze LSSUI / LSSU służy do połączenia krokwi z kalenicą. Dzięki możliwości dostosowania kąta w płaszczyźnie poziomej nadaje się idealnie do połączenia krokwi z belką narożną w dachach kopertowych.

Karta techniczna

Oznaczenie CE

ETA

Klasa użytkowania 2

Cynkowane ogniowo metodą Sendzimira 20µm

Szczegóły produktu

Obrazy

Właściwości

Materiał

Gatunek Stali:
S250GD
Grubość blachy 1,2 mm
Ochrona antykorozyjna:
Ocynkowana ogniowo metodą Sendzimira Z 275 g/m2 (20 µm)

Zalety

Obliczone statycznie
Mocne i trwałe połączenia
Zredukowana ilość gwoździ
Optymalny uklad otworów
Dostosowanie kąta w płaszczyźnie pionewej i poziomej

Zastosowanie

Połączenie

Element główny:
drewno lite, drewno kompozytowe, drewno klejone warstwowo.

Element drugorzędny:
belka dwuteowa.

Stosowane

Do połączenia belki dwuteowej z elementem głównym wykonanym z drewna lub materiałów drewnopochodnych.

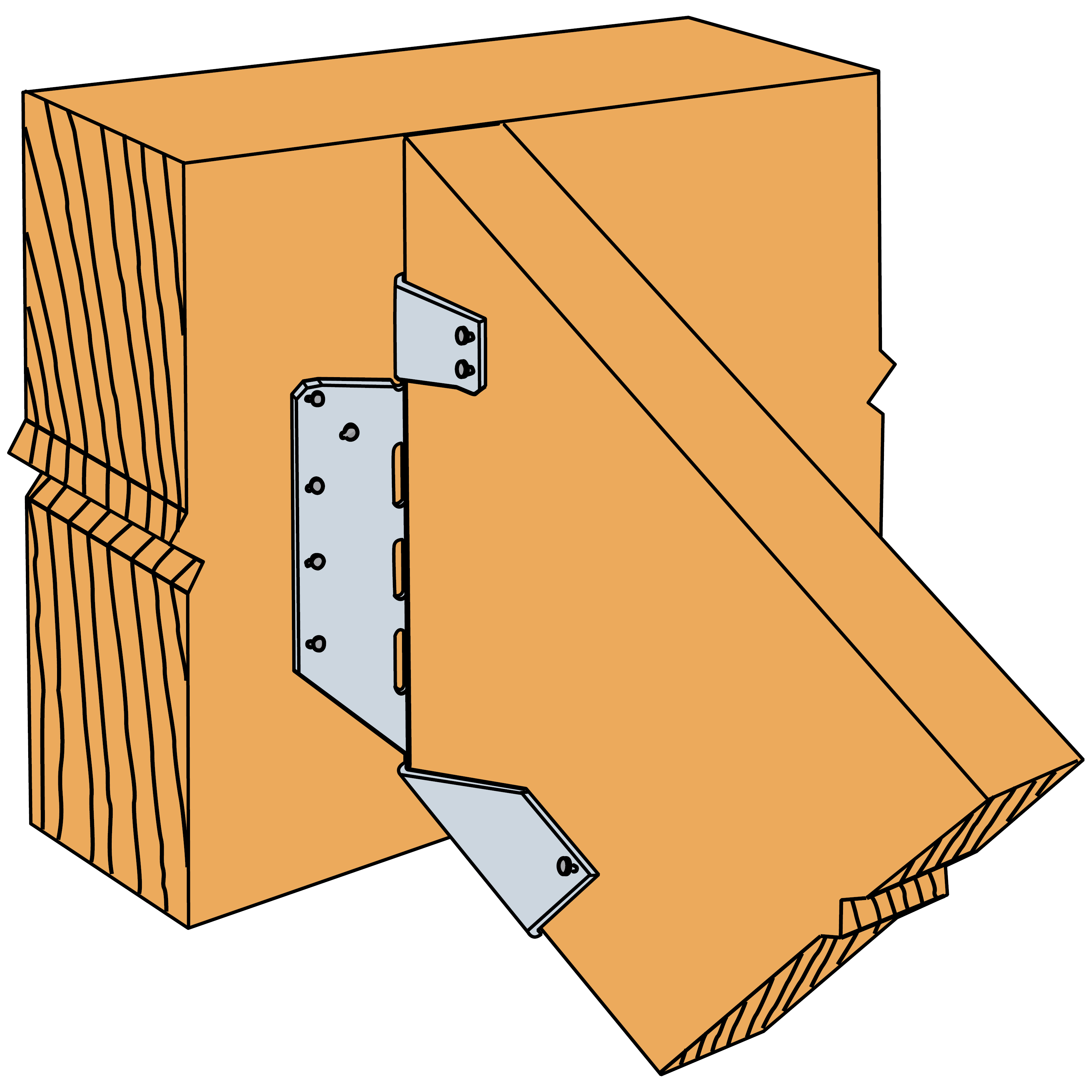

Połączenie krokiew-kalenica

Dane techniczne

Wymiary złącza

Referencje	Wymiary belki [mm]				Wymiary złącza [mm]					Otwory - belka główna				Otwory - belka drugorzędna	Ilość w opk.
	Szerokość		Wysokość		A	B	C	D	t	Otwór podłużny				Otwór podłużny
	Min.	Max.	Min.	Max.	A	B	C	D	t	Ø4x6	Ø5x17	Ø5x25	Ø5x44	Ø4x6
LSSU216/45	42	45	241	356	45	216	90	44	1.2	10	-	6	-	7	20
LSSU170/50	47	50	195	245	50	170	90	58	1.2	10	6	-	-	11	25
LSSU216/60	57	60	241	356	60	216	90	50	1.2	10	-	6	-	7	16
LSSU216/90	87	90	241	356	90	216	90	69	1.5	18	-	6	-	12	25
LSSU170/100	97	100	195	300	100	170	90	80	1.2	10	6	-	-	11	15

Nośność złącza - połączenie drewno-drewno / nachylenie bez obrotu

Referencje	Łączniki		Nośność charakterystyczna [kN]
	Belka główna	Belka drugorzędna	R_1.k		R_2.k
	N3.75x75	N3.75x30	I-Beam - pasy LVL	I-Beam - pasy drewno lite	I-Beam - pasy LVL	I-Beam - pasy drewno lite
	Qty	Qty	I-Beam - pasy LVL	I-Beam - pasy drewno lite	I-Beam - pasy LVL	I-Beam - pasy drewno lite
LSSU216/45	10	7	5.1	9.9	2.4	4
LSSU170/50	10	11	-	11.4	-	5.7
LSSU216/60	10	7	9.1	9.9	2.4	4
LSSU216/90	18	12	11.1	12.5	3	2.3
LSSU170/100	10	11	-	13.1	-	5.7

Nośność złącza - połączenie drewno-drewno / nachylenie i obrót

Referencje	Łączniki		Nośność charakterystyczna [kN]
	Belka główna	Belka drugorzędna	R_1.k			R_2.k
	N3.75x75	N3.75x30	I-Beam - pasy LVL	I-Beam - pasy drewno lite	Drewno lite C24	I-Beam - pasy LVL	I-Beam - pasy drewno lite	Drewno lite C24
	Qty	Qty	I-Beam - pasy LVL	I-Beam - pasy drewno lite	Drewno lite C24	I-Beam - pasy LVL	I-Beam - pasy drewno lite	Drewno lite C24
LSSU216/45	9	7	3.4	8.1	8.1	1.5	4	4
LSSU170/50	9	11	-	6.3	6.3	-	5.7	5.7
LSSU216/60	9	7	6.8	8.1	8.1	6.6	4	4
LSSU216/90	14	12	7.2	7.1	7.1	3	2.3	2.3
LSSU170/100	9	11	-	4.7	4.7	-	5.7	5.7

Instalacja

Montaż

Mocowanie i Montaż

Mocowanie do drewna:
Mocować gwoździami N3.75x30 lub N3.75x75
Nie należy (poza kilkoma wyjątkami) stosować gwoździ pierścieniowych CNA4,0 ponieważ mają one tendencje do rozwarstwiania pasów belek dwuteowych.

Montaż:

Wybrać właściwy wymiar wieszaka belki uwzględniając wysokość belki dwuteowej

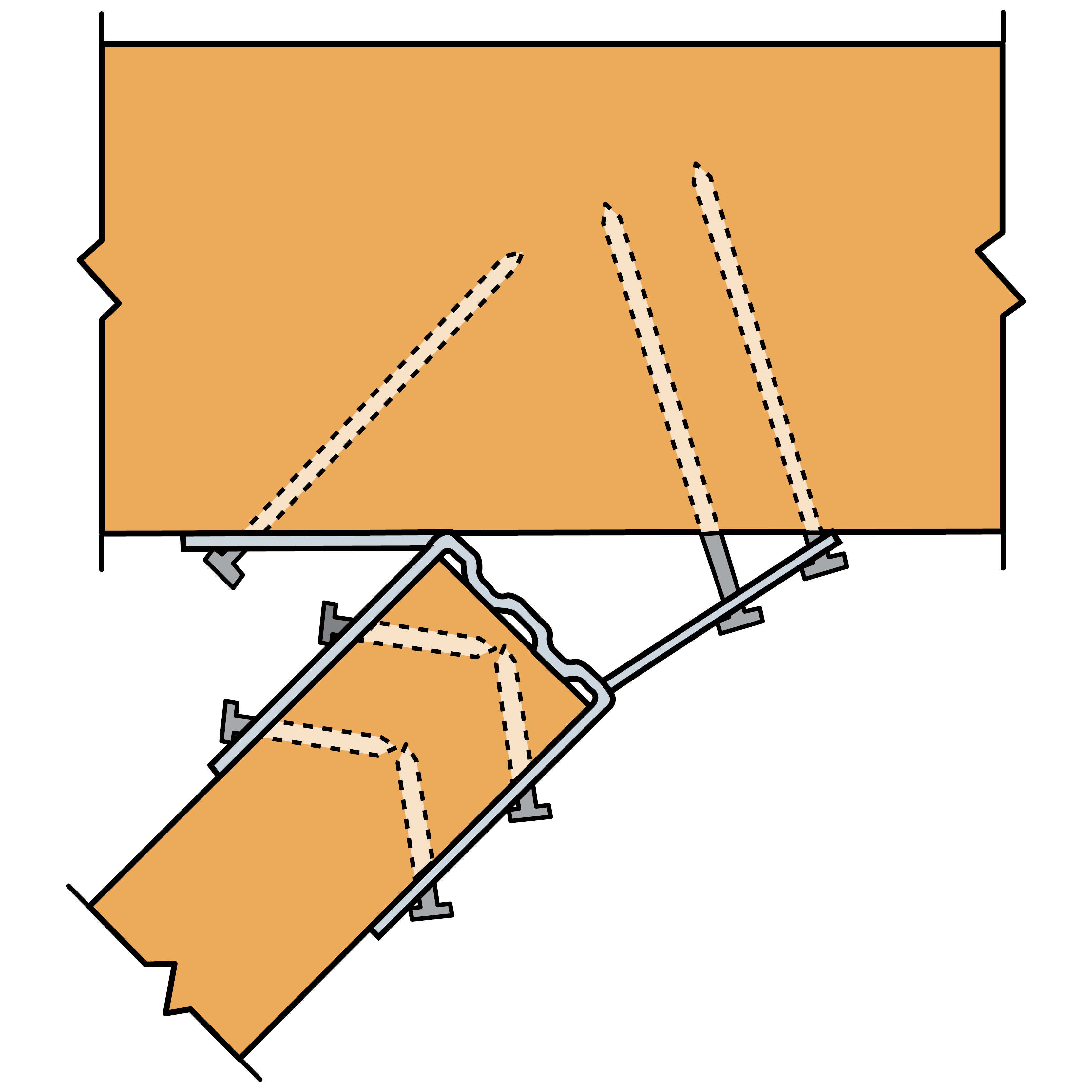

Ustal właściwą pozycje wieszaka belki ustawiając właściwy kąt w płaszczźnie poziomej jeżeli wymagany.
Łączniki (N3.75x75) umieścić we wszystkich wyspecyfikowanych otworach belki głównej.

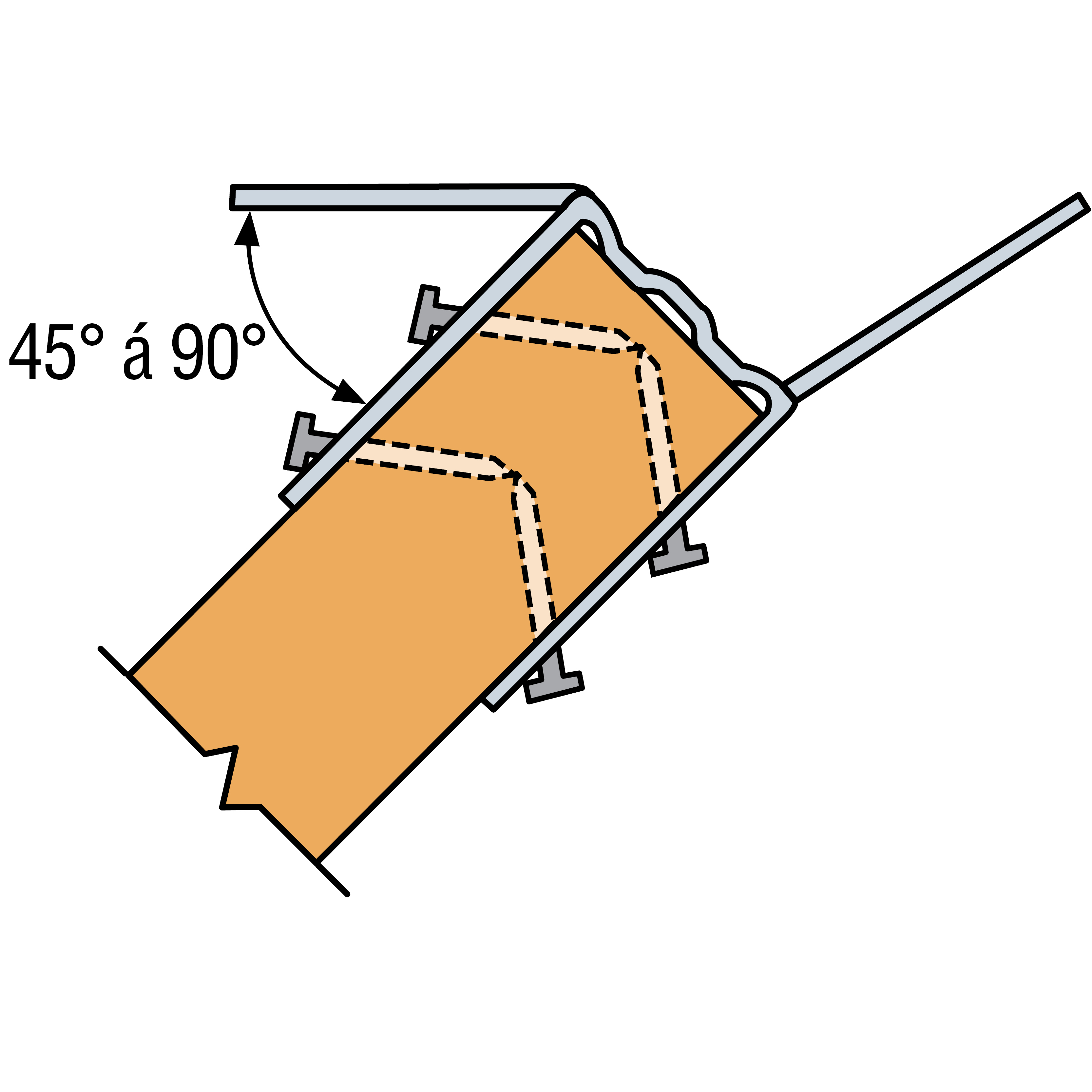

Ustal kąt nachylenia krokwi. Złącze zaginać tylko raz.

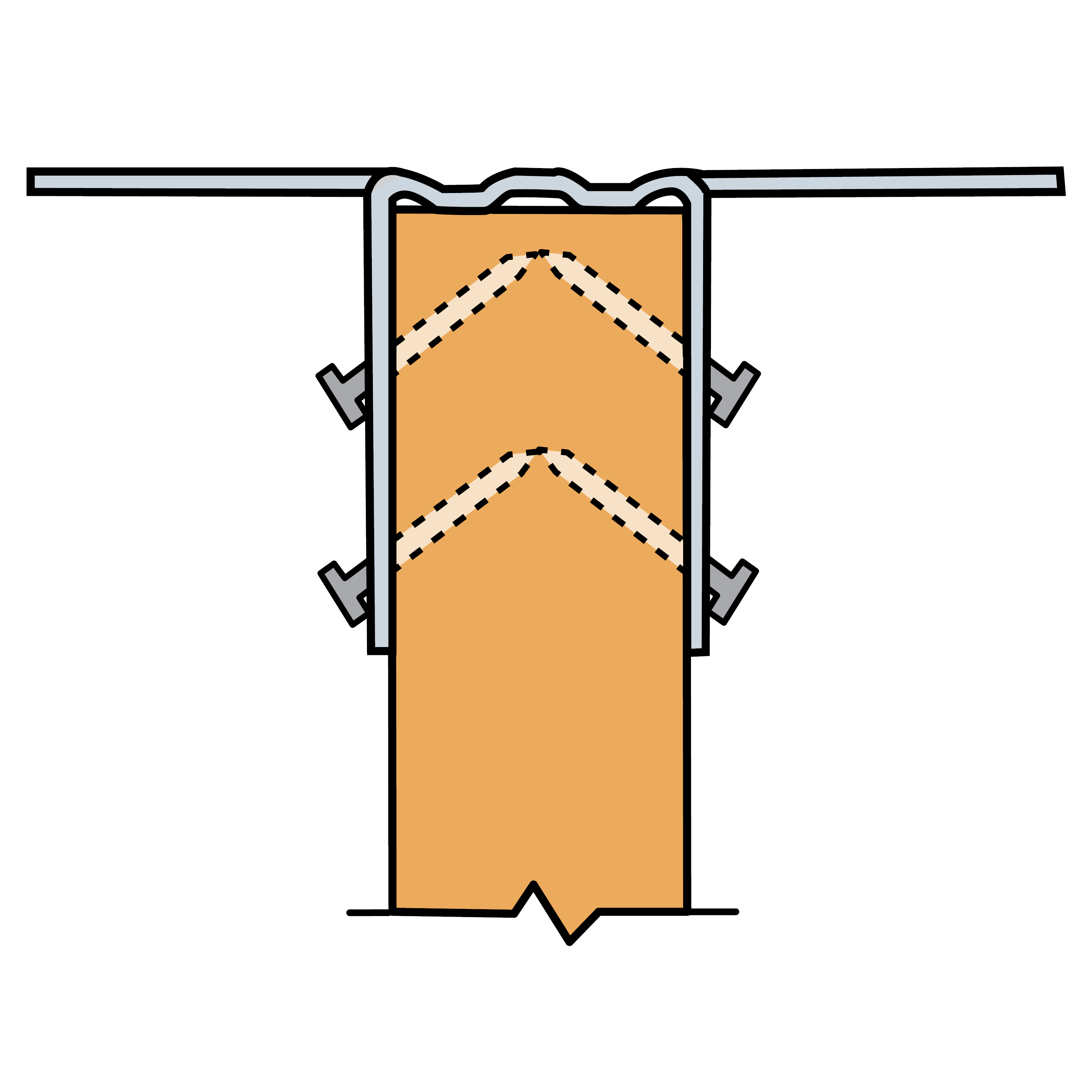

Wsuń belkę dwuteową, aby luźno oparł się na podstawie i za pomocą gwoździ N3.75x35 przymocuj belkę do wieszaka wypełniając wszystkie otwory.
Dla uzyskania poprawnego oparcia, wbić gwoździe montowane od dołu przed bocznymi
