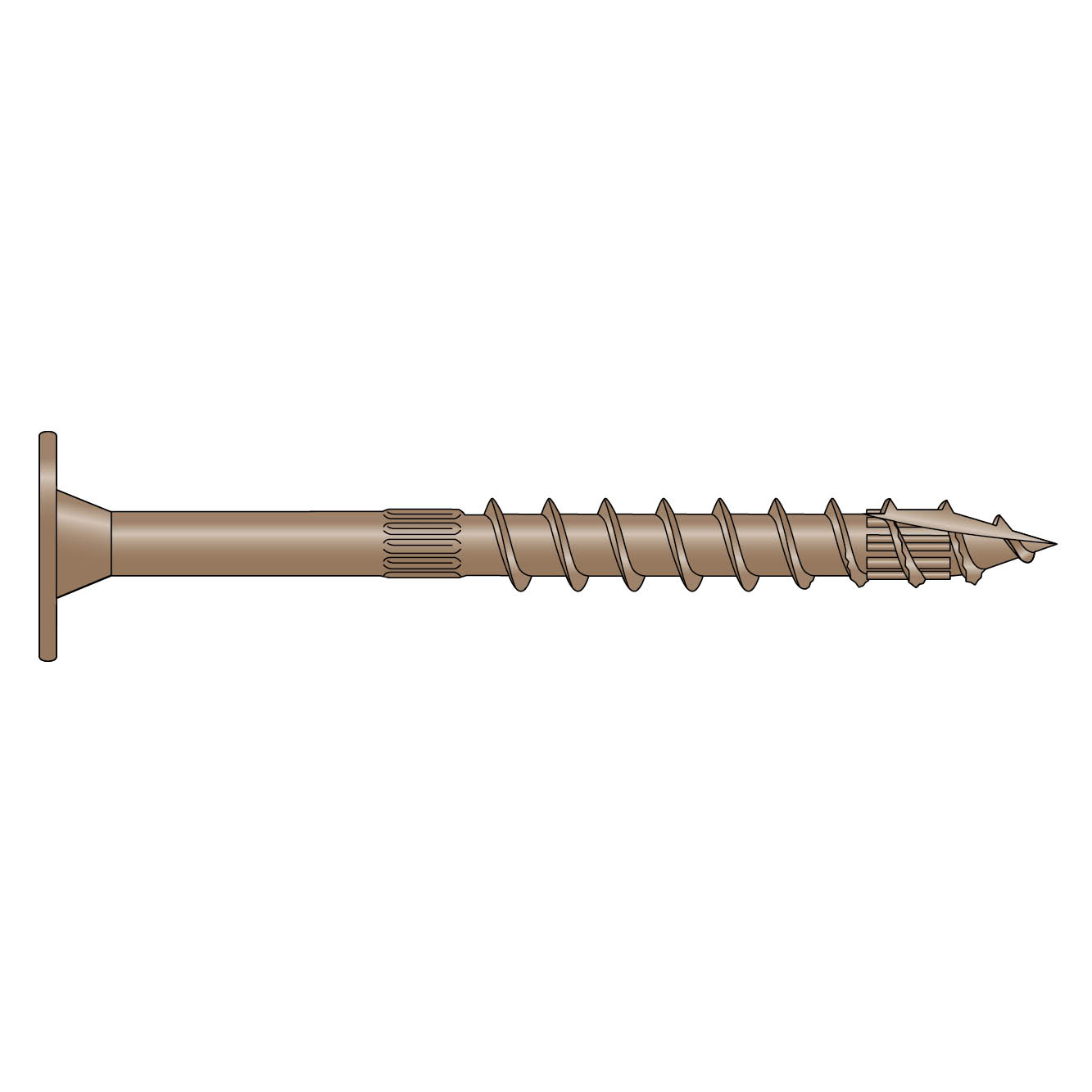

SDWS

Wkręty konstrukcyjne Strong Drive

Wkręty konstrukcyjne do drewna SDWS są wykorzystywane do łączenia wiązarów oraz słupków ściany szkieletowej. Mocowane bez wstępnego nawiercania. Wysoka wytrzymałość na ścinanie pozwala na większe odstępy między wkrętami, a płaska główka o niskim profilu sprawia, że wkręt ma większą wytrzymałość na przeciąganie łba niż wkręty stożkowe. Długość gwintu dostosowana do typowych elementów stosowanych w budownictwie szkieletowym. Specjalna podwójną powłoka zabezpieczająca pozwala stosować je na zewnątrz w trzeciej klasie użytkowej.

Oznaczenie CE
Klasa użytkowania 3
Podwójna powłoka
Środowisko zewnętrzne
Solid Wood

Szczegóły produktu

Obrazy

Stud wall assembly
Railing fastening

Właściwości

Materiał

  • Stal węglowa z podwójną barierą ochronną zapewnia wysoki poziom odporności na korozje i ma podobne właściwości jak złącza cynkowane metoda zanurzeniową HDG i może być stosowany na zewnątrz w trzeciej klasie użytkowania.

Właściwości

  • Stożkowe zakończenie spodu łba
  • Gniazdo gwiazdkowe TX
  • ​Element rozwiercający (młynek)
  • Typ 17 szpic z nacięciem ¼ gwintowany
  • SDWS - hartowana stal i podwójna powłoka ochronną



Zastosowanie

Zastosowanie

  • Do łączenia wiązarów oraz elementów drewnianych konstrukcji szkieletowych.

Dane techniczne

Wymiary

Wymiary produktu

Referencje Wymiary łącznika [mm]
d l dh d1 lg Bit
SDWS22300DB-R5087519.45.237T-40
SDWS22400DB-R5010019.45.259T-40
SDWS22500DB-R5012619.45.269T-40
SDWS22600DB-R5015119.45.269T-40
SDWS22800DB-R5020219.45.269T-40
SDWS221000DB-R5025219.45.269T-40
SDWS08X75DB7519.45.237T-40
SDWS08X100DB10019.45.259T-40
SDWS08X126DB12619.45.269T-40
SDWS08X151DB15119.45.269T-40
SDWS08X202DB20219.45.269T-40
SDWS08X252DB25219.45.269T-40

Właściwości charakterystyczne produktu

Referencje Charakterystyczny moment uplastycznienia - My,k [My.k] [Nm] Parametr charakterystycznej wytrzymałości na wyrywanie - fax,k,90° [fax.k.90°] [N/mm²] Parametr charakterystycznej wytrzymałości na przeciąganie łba - fhead,k [fhead.k] [N/mm²] Charakterystyczna wytrzymałość na rozciąganie - ftens,k [ftens.k] [kN] Charakterystyczna wytrzymałość na skręcanie - ftor,k [ftor.k] [Nm]
SDWS22300DB-R5017.413.221.421.424.2
SDWS22400DB-R5017.413.221.421.424.2
SDWS22500DB-R5017.413.221.421.424.2
SDWS22600DB-R5017.413.221.421.424.2
SDWS22800DB-R5017.413.221.421.424.2
SDWS221000DB-R5017.413.221.421.424.2
SDWS08X75DB17.413.221.421.424.2
SDWS08X100DB17.413.221.421.424.2
SDWS08X126DB17.413.221.421.424.2
SDWS08X151DB17.413.221.421.424.2
SDWS08X202DB17.413.221.421.424.2
SDWS08X252DB17.413.221.421.424.2

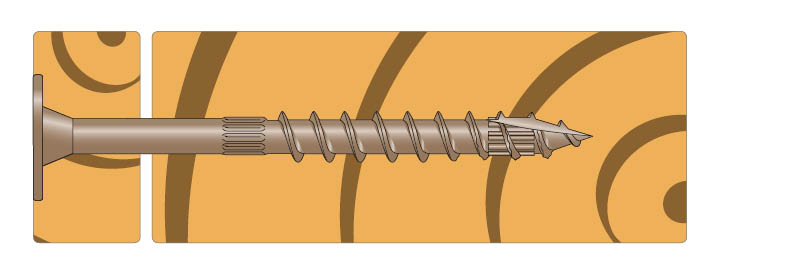

Instalacja

Montaż
