BTC

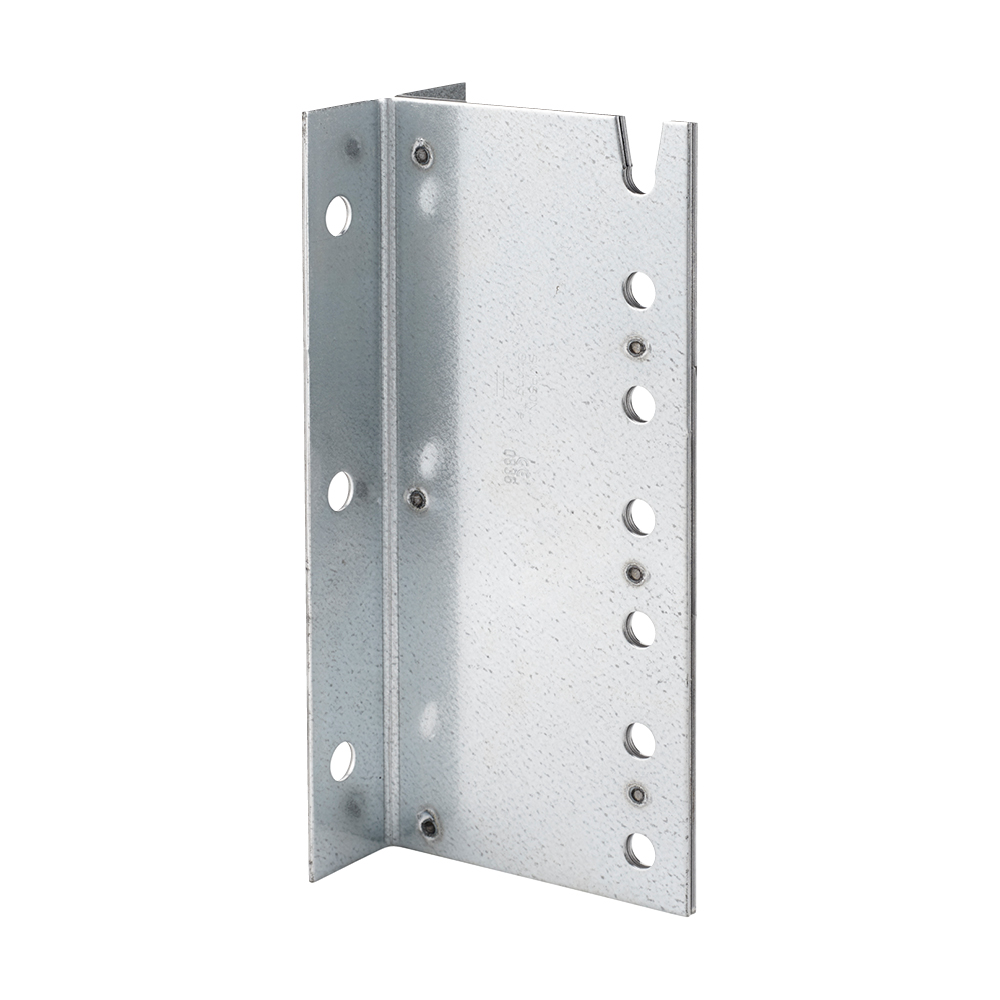

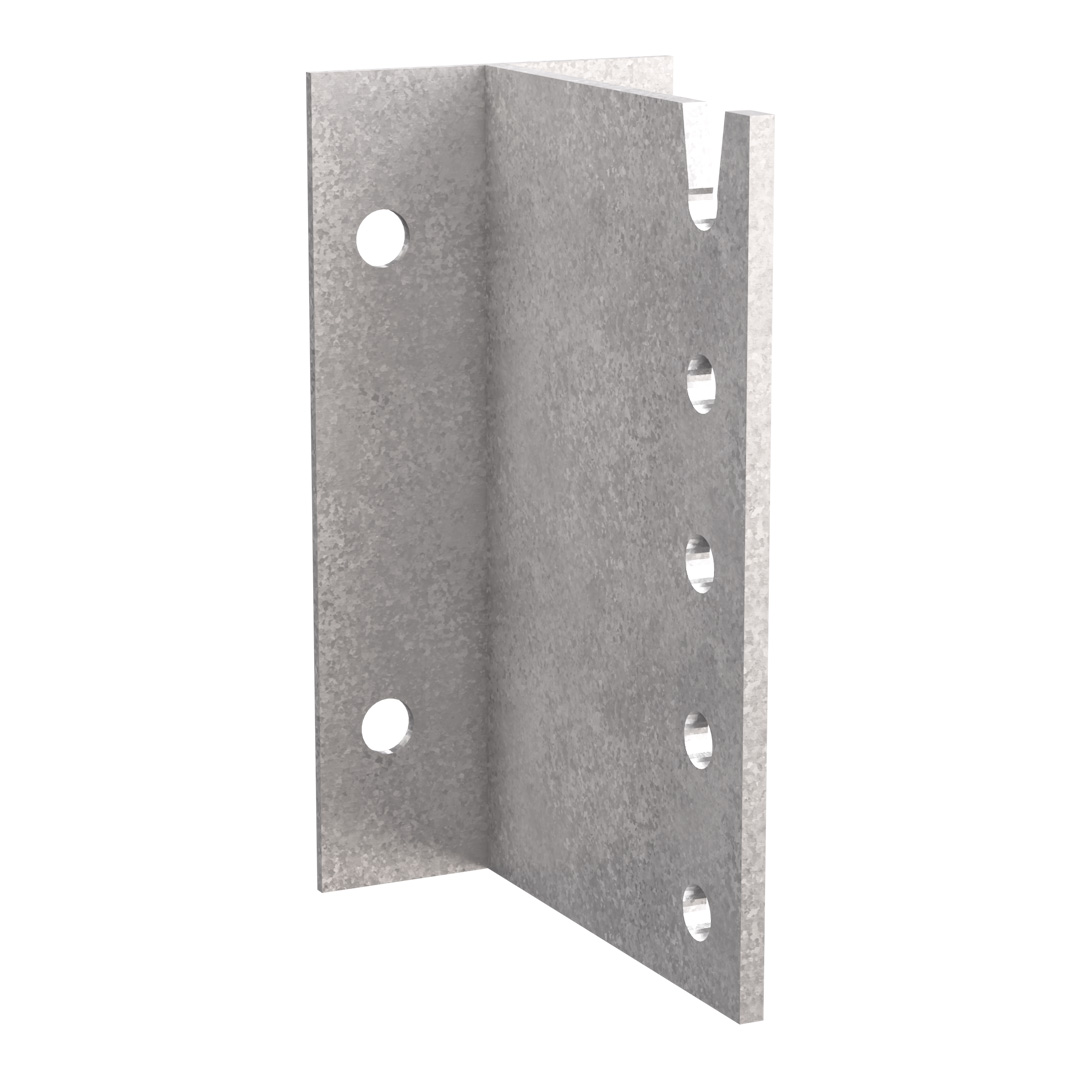

Wieszak belki ukryty

Wieszaki belki BTC są stosowane do krytych mocowań belek. Najwyższy otwór otwarty w górę, pozwala zawiesić belkę na wsporniku i w łatwy sposób mocować pozostałe sworznie pasujące do tych wieszaków. Wieszaki belki powinny być o 40 mm niższe od wysokości belki. W przypadku wspornika belki 90 może być stosowana belka o wysokości 100 mm

Karta techniczna

Oznaczenie CE

ETA

Klasa użytkowania 2

Cynkowane ogniowo metodą Sendzimira 20µm

Odporność ogniowa R60

Szczegóły produktu

Obrazy

Właściwości

Materiał

Gatunek Stali:
S250GD
Grubość blachy 6,0 mm
Ochrona antykorozyjna:
Cynkowana ogniowo metodą Sendzimira Z 275 g/m2 (20 µm)

Zalety

Obliczone statycznie
Mocne i trwałe połączenia
Odporność ogniowa R30
Mocowanie do betonu

Zastosowanie

Połączenie

Element główny
drewno lite, drewno kompozytowe, drewno klejone warstwowo, beton.
Element drugorzędny
drewno lite, drewno kompozytowe, drewno klejone warstwowo.

Stosowane

Do połączenia elementów z drewna litego, kompozytowego lub klejone warstwowo, z elementem głównym o podobnych właściwościach w połaczeniach belka-belka, belka-słup, belka-beton

Dane techniczne

Wymiary

Wymiary złącza

Referencje	Rozmiar belki drugorzędnej [mm]	Wymiary złącza [mm]					Otwory - belka główna		Otwory - belka drugorzędna	Ilość w opk.
	Wysokość	A	B	C	t₁	t₂	Ø14	40-A1-A2-A3 [mm]	Ø13
	Min.	A	B	C	t₁	t₂	Ø14	40-A1-A2-A3 [mm]	Ø13
BTC120-B	160	120	131	96	3	6	2	40	3	15
BTC160-B	200	160	131	96	3	6	4	40-80	4	15
BTC200-B	240	200	131	96	3	6	4	40-120	5	12
BTC240-B	280	240	131	96	3	6	4	40-160	6	10
BTC280-B	320	280	131	96	3	6	6	40-100-100	7	8
BTC320-B	360	320	131	96	3	6	6	40-120-120	8	6
BTC360-B	400	360	131	96	3	6	6	40-140-140	9	6
BTC400-B	440	400	131	96	3	6	8	40-120-120-80	10	6
BTC440-B	480	440	131	96	3	6	8	40-120-120-120	11	5
BTC480-B	520	480	131	96	3	6	8	40-120-120-160	12	5
BTC520-B	560	520	131	96	3	6	8	40-160-160-120	13	4
BTC560-B	600	560	131	96	3	6	8	40-160-160-160	14	4
BTC600-B	640	600	131	96	3	6	8	40-160-160-200	15	4

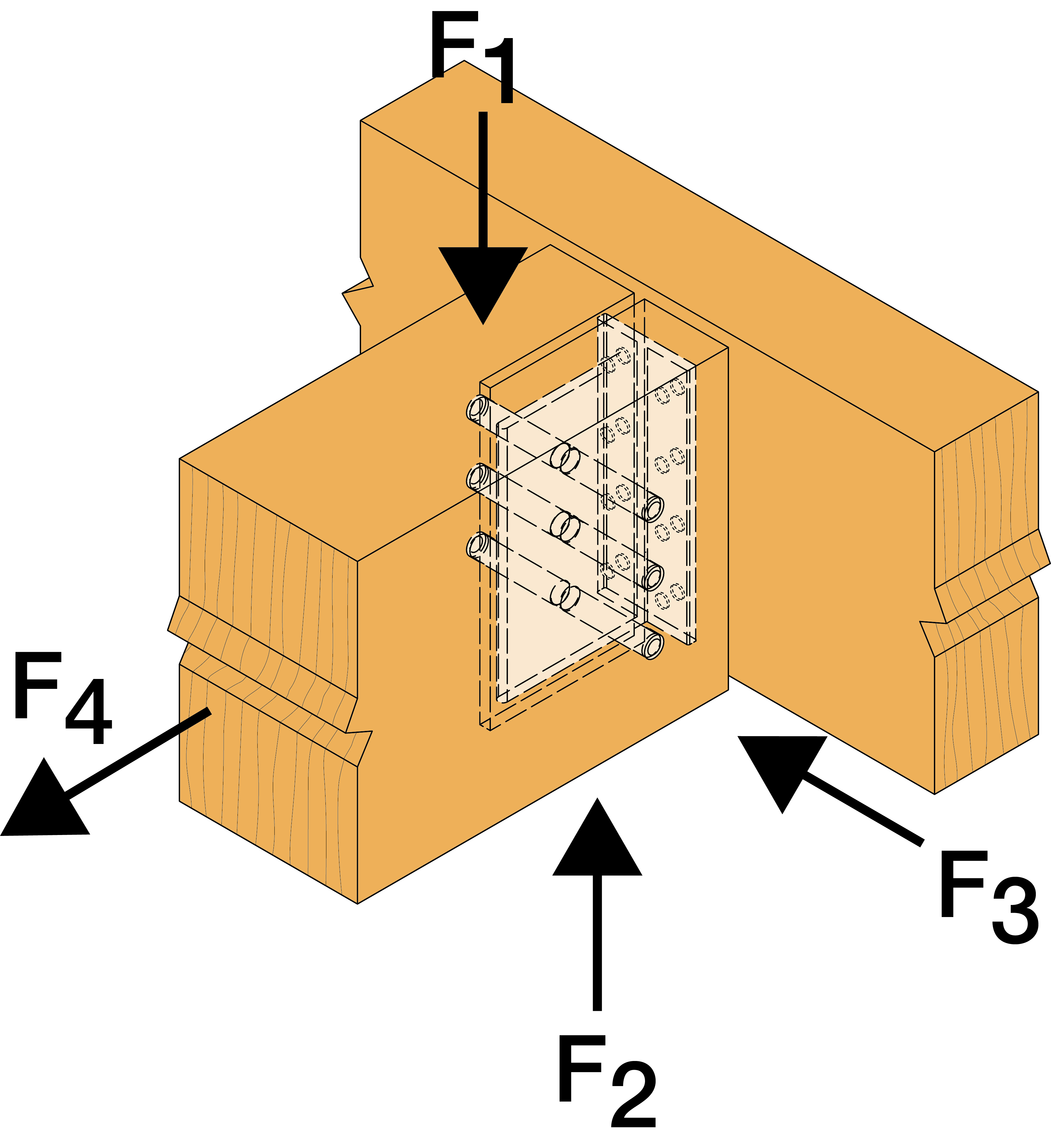

Nośność charakterystyczna - połączenie belka-beton

Referencje	Łączniki				Nośność charakterystyczna - Drewno C24 [kN]
	Element główny		Belka drugorzedna		R_1,k						R_2,k
	szt.	Typ	szt.	Typ	Długość sworzni [mm]						Długość sworzni [mm]
	szt.	Typ	szt.	Typ	80	100	120	140	160	180	80	100	120	140	160	180
BTC120-B	2	Ø 12	3	STD12	11.5	12.7	14.2	15.8	17.2	17.2	7.7	8.5	9.5	10.5	11.5	11.5
BTC160-B	4	Ø 12	4	STD12	18.5	20.4	22.8	25.3	27.8	27.8	13.9	15.3	17.1	19	20.9	20.9
BTC200-B	4	Ø 12	5	STD12	26.7	29.4	32.7	36.4	40.3	40.3	21.4	23.5	26.2	29.1	32.2	32.2
BTC240-B	4	Ø 12	6	STD12	35.8	39.4	43.8	48.6	53.8	54.3	29.8	32.8	36.5	40.5	44.8	45.3
BTC280-B	6	Ø 12	7	STD12	45.6	50.1	55.6	61.7	68.3	69.4	39.1	42.9	47.7	52.9	58.5	59.5
BTC320-B	6	Ø 12	8	STD12	56	61.4	68.1	75.5	83.4	85.5	49	53.7	59.6	66.1	73	74.8
BTC360-B	6	Ø 12	9	STD12	66.8	73.1	80.9	89.6	99	102.2	59.4	65	71.9	79.6	88	90.8
BTC400-B	8	Ø 12	10	STD12	77.9	85.1	94	104.1	114.8	119.5	70.1	76.6	84.6	93.7	103.3	107.6
BTC440-B	8	Ø 12	11	STD12	89	97.2	107.3	118.7	130.9	133.3	81	88.4	97.5	107.9	119	121.2
BTC480-B	8	Ø 12	12	STD12	100.5	109.5	120.7	133.4	147	147	92.1	100.4	110.6	122.3	134.8	134.8
BTC520-B	8	Ø 12	12	STD12	100.5	109.5	120.7	133.4	147	147	100.5	109.5	120.7	133.4	147	147
BTC560-B	8	Ø 12	12	STD12	100.5	109.5	120.7	133.4	147	147	100.5	109.5	120.7	133.4	147	147
BTC600-B	8	Ø 12	12	STD12	100.5	109.5	120.7	133.4	147	147	100.5	109.5	120.7	133.4	147	147

Dla kombinacji obciążeń:

Nośności R_2,k są obliczone jako R_2,k = R_1,k x (nb - 1) / (nb).

gdzie: nb to liczna zastosowanych sworzni.

Sworzeń najwyższy nie może być branym pod uwagę przy określaniu nośności na poderwanie, ponieważ jest umieszczony w otworze otwartym ku górze.

Nośności kotew i ich ilość należy dodatkowo zweryfikować zgodnie z ETA, uwzględniając typ materiału bazowego. Liczba kotew podana w tabeli jest wartością maksymalną. Jeżeli grupa kotew ma mniejszą nośność niż wartość podana w tabeli, należy ją uznać za wartość decydującą.

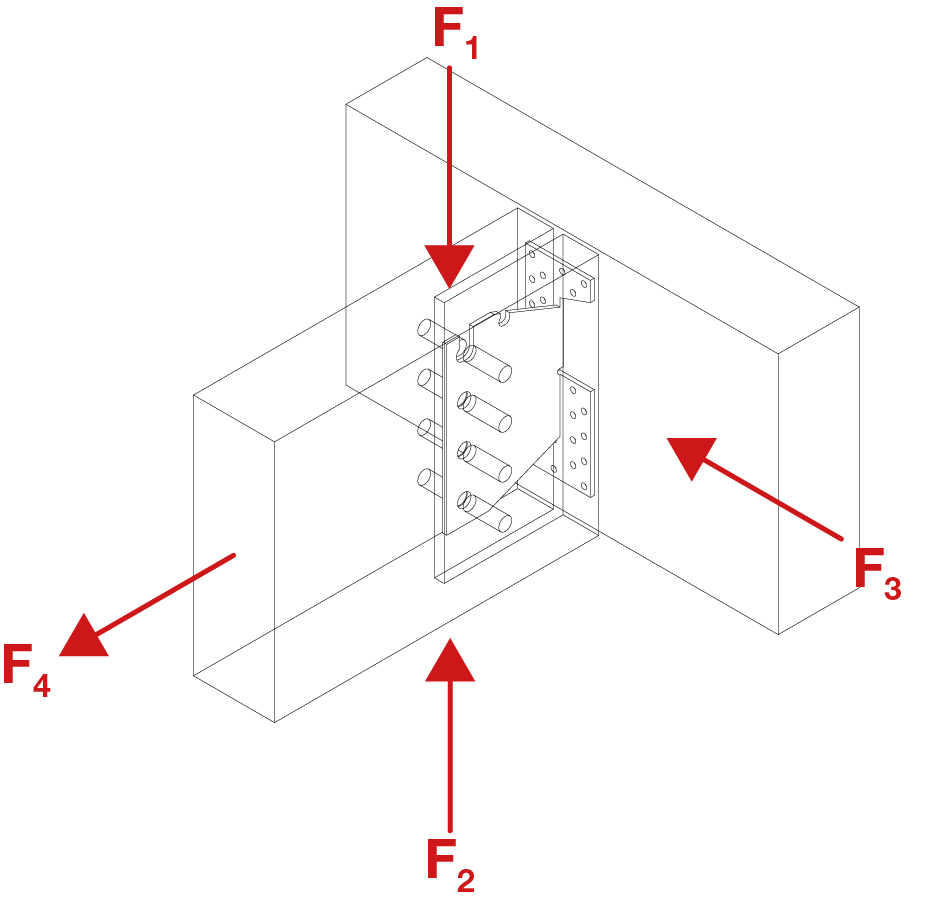

Nośność charakterystyczna - połączenie belka-beton - R3.k and R4.k

Referencje	Łączniki				Nośność charakterystyczna - Drewno C24 [kN]							Łączniki				Nośność charakterystyczna - Drewno C24 [kN]
	Element główny		Belka drugorzędna		R_3,k							Element główny		Belka drugorzędna		R_4,k
	szt.	Typ	szt.	Typ	Długość sworzni [mm]							szt.	Typ	szt.	Typ
	szt.	Typ	szt.	Typ	60	80	100	120	140	160	180	szt.	Typ	szt.	Typ
BTC120-B	2	Ø 12	3	STD12	2.6	2.9	3.5	4	4.5	5.2	5.3	2	Ø 12	3	STD12	6,7/kmod
BTC160-B	4	Ø 12	4	STD12	3.2	3.9	4.4	5	5.9	6.5	7	4	Ø 12	4	STD12	13,4/kmod
BTC200-B	4	Ø 12	5	STD12	4	4.9	5.5	6.3	7.2	7.8	8.8	4	Ø 12	5	STD12	13,4/kmod
BTC240-B	4	Ø 12	6	STD12	4.8	5.7	6.6	7.5	8.4	9.1	10.4	4	Ø 12	6	STD12	13,4/kmod
BTC280-B	6	Ø 12	7	STD12	5.6	6.5	7.6	8.7	9.6	10.4	11.9	6	Ø 12	7	STD12	20,1/kmod
BTC320-B	6	Ø 12	8	STD12	6.4	7.3	8.6	9.7	10.8	11.8	13.4	6	Ø 12	8	STD12	20,1/kmod
BTC360-B	6	Ø 12	9	STD12	7.2	8.1	9.5	10.8	12	13.2	14.9	6	Ø 12	9	STD12	20,1/kmod
BTC400-B	8	Ø 12	10	STD12	8	8.9	10.5	11.9	13.2	14.7	16.4	8	Ø 12	10	STD12	26,8/kmod
BTC440-B	8	Ø 12	11	STD12	8.8	9.7	11.4	13	14.4	16.1	17.8	8	Ø 12	11	STD12	26,8/kmod
BTC480-B	8	Ø 12	12	STD12	9.6	10.6	12.4	14.1	15.6	17.6	19.3	8	Ø 12	12	STD12	26,8/kmod
BTC520-B	8	Ø 12	12	STD12	10.4	11.4	13.3	15.1	16.8	19.1	20.8	8	Ø 12	12	STD12	26,8/kmod
BTC560-B	8	Ø 12	12	STD12	11.2	12.3	14.3	16.2	18	20.5	22.3	8	Ø 12	12	STD12	26,8/kmod
BTC600-B	8	Ø 12	12	STD12	12	13.2	15.2	17.3	19.2	22	23.8	8	Ø 12	12	STD12	26,8/kmod

Instalacja

Montaż

Mocowanie

Mocowanie do drewna
Połączenie złącza z belką drewnianą następuje za pomocą sworzni stalowych STD8 lub STD12

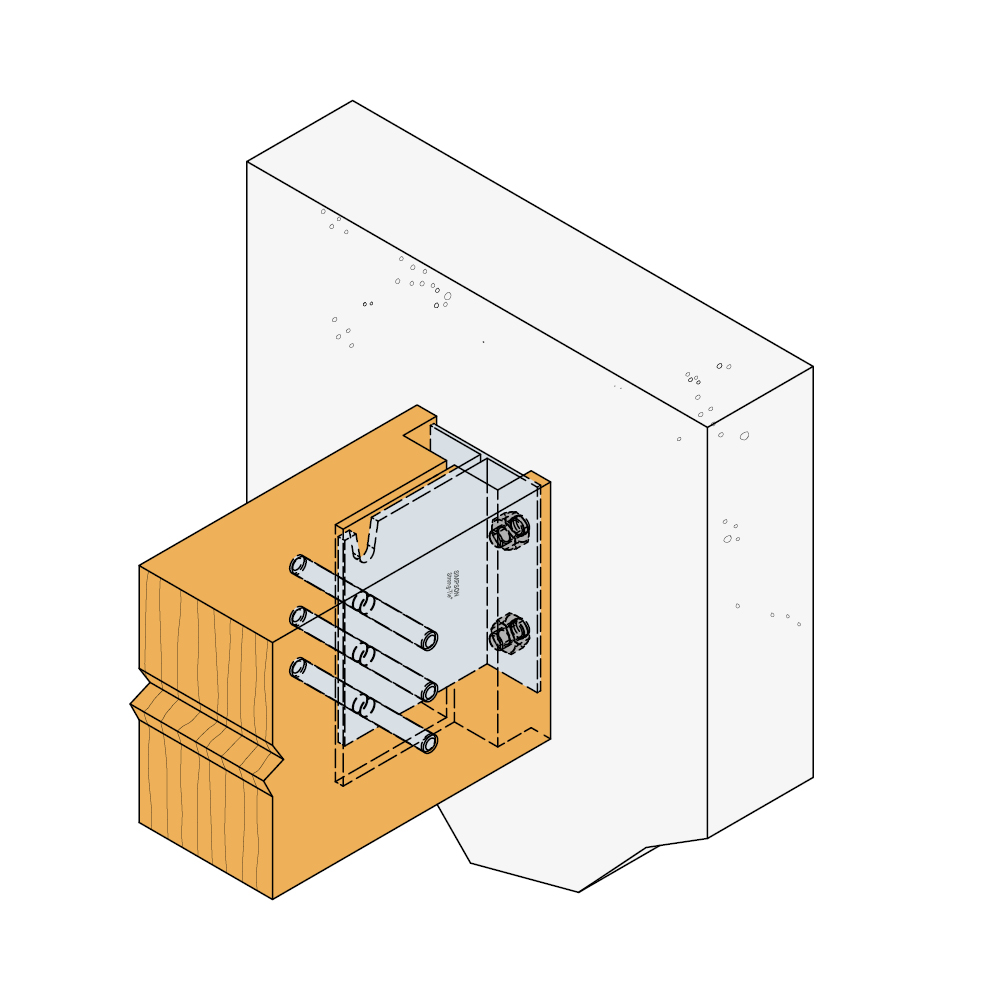

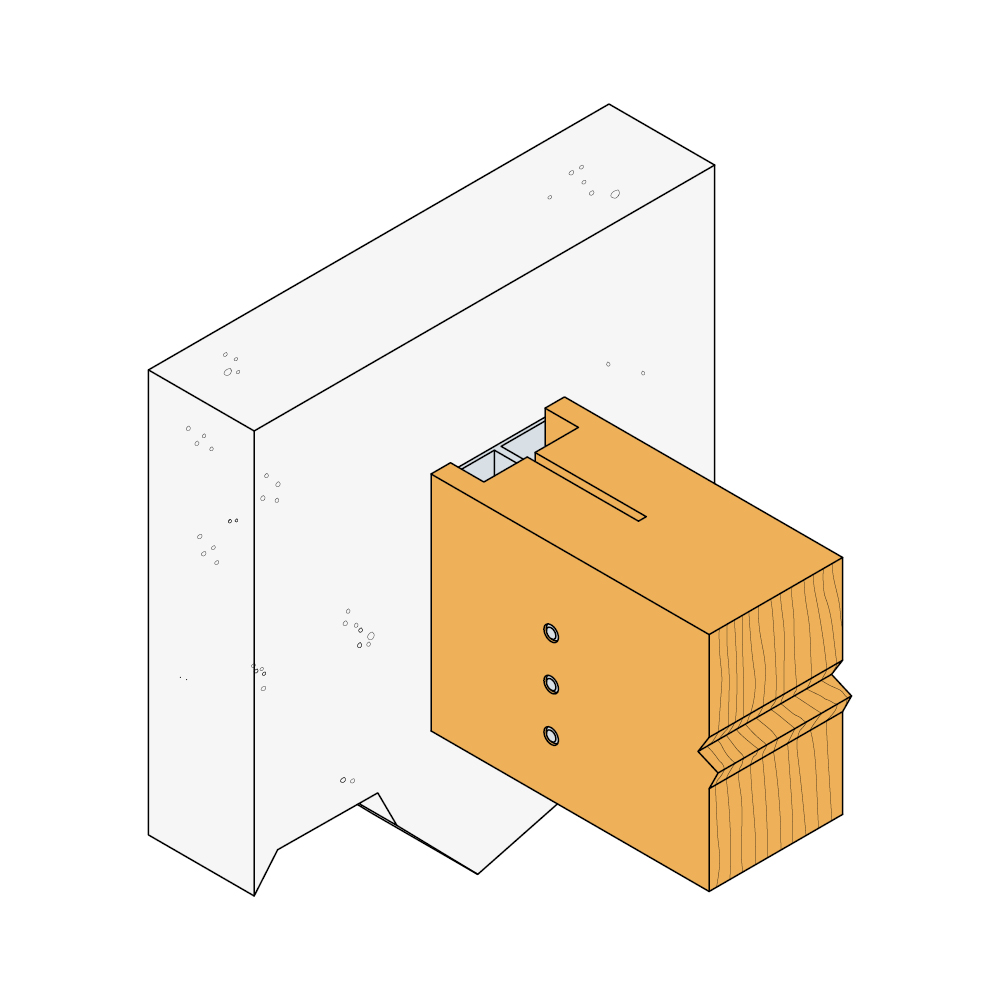

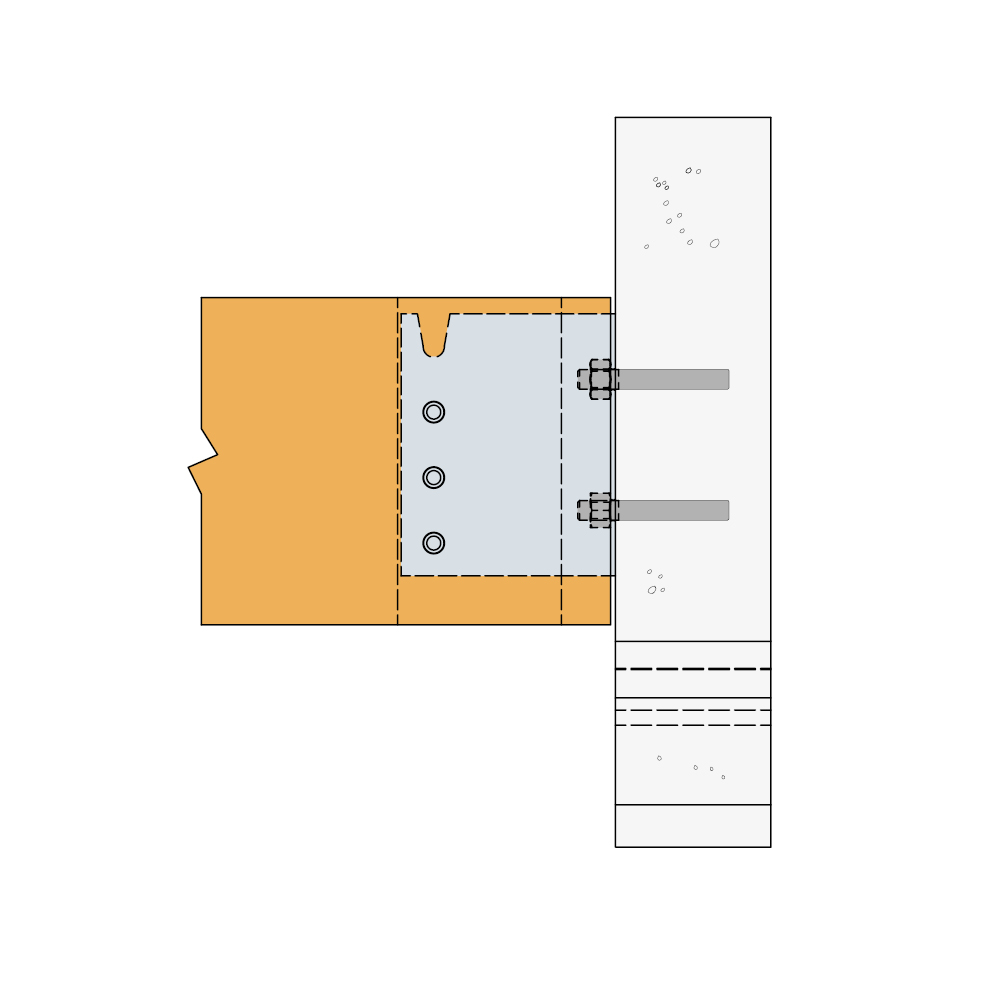

Mocowanie do betonu lub elementu murowego
kotwa rozporowa WA M12-104/5
Kotwa chemiczna AT-HP + pręt gwintowany LMAS M12

Montaż

Przyłóż i zaznacz otwory do nawiercenia w belce drugorzędnej oraz zaznacz głębokość nacięcią do osadzenia wieszaka.
Wywierć otwory o wyspecyfikowanej średnicy.
Natnij belkę drugorzędną na wymaganą głębokość
Za pomocą kotwy WA M12-104/5 lub AT-HP + pręt gwintowany LMAS M12 przymocuj wieszak do betonu.
Wbij sworzeń stalowy w pierwszy otwór i zawieś belkę na wieszaku ustalając jego właściwą pozycję.
Wbij pozostałe sworznie w otwory belki drugorzędnej.
