BSD

Wieszak belki specjalny

Wieszaki belki BSD przeznaczone są do elementów o większym przekroju. Produkt standardowy umożliwia montaż w połączeniu drewno-drewno przy pomocy\ gwoździ CNA lub wkrętów CSA. Aprobata techniczna dopuszcza wykonanie dodatkowych otworów do Ø13 przeznaczony na śruby lub kotwy aby umożliwić połączenie drewno-stal lub drewno-beton.

Karta techniczna

Oznaczenie CE

ETA

Klasa użytkowania 2

Cynkowane ogniowo metodą Sendzimira 20µm

Oprogramowanie Connector Selector

Szczegóły produktu

Obrazy

Właściwości

Materiał

Gatunek Stali: Stal S250GD
Ochrona antykorozyjna: Cynkowane ogniowo metodą Sendzimira Z 275 g/m2 (20 µm)

Zalety

Szeroki zakres asortymentu
Prosty montaż
Obliczone statycznie
Mocne i trwałe połączenia

Zastosowanie

Połączenie

Element główny: drewno lite, drewno kompozytowe, drewno klejone warstwowo, beton.
Element drugorzędny: drewno lite, drewno kompozytowe, drewno klejone warstwowo.

Obszar zastosowań

Do połączenia elementów drewnianych o szerokościach 100 – 200 mm z elementem głównym wykonanym z drewna, materiałów drewnopochodnych lub betonem.

Dane techniczne

Wymiary

Wymiary złącza

Referencje	Rozmiar belki drugorzędnej [mm]				Wymiary złącza [mm]						Otwory - belka główna	Otwory - belka drugorzędna	Ilość w opk.
	Szerokość		Wysokość		A	B	C	D	F	t	Ø5 [mm]	Ø5 [mm]
	Min.	Max.	Min.	Max.	A	B	C	D	F	t	Ø5 [mm]	Ø5 [mm]
BSD A/100	34	250	110	150	A	100	50	30	52	2	16	8	-
BSD A/120	34	250	130	180	A	120	50	30	52	2	20	10	-
BSD A/140	34	250	150	210	A	140	50	30	52	2	24	12	-
BSD A/160	34	250	170	240	A	160	50	30	52	2	28	14	-
BSD A/180	34	250	190	270	A	180	50	30	52	2	32	16	-
BSD A/200	34	250	210	300	A	200	50	30	52	2	36	18	-
BSD A/220	34	250	230	330	A	220	50	30	52	2	40	20	-
BSD A/240	34	250	250	360	A	240	50	30	52	2	44	22	-
BSD A/260	34	250	270	390	A	260	50	30	52	2	48	24	-
BSD A/280	34	250	290	420	A	280	50	30	52	2	52	26	-
BSD A/300	34	250	310	450	A	300	50	30	52	2	56	28	-
BSD A/320	34	250	330	480	A	320	50	30	52	2	60	30	-
BSD120/240	-	-	-	-	120	240	50	30	52	2	44	22	20
BSD160/200	-	-	-	-	160	200	50	30	52	2	32	16	20
BSD160/240	-	-	-	-	160	240	50	30	52	2	44	22	10
BSD200/200	-	-	-	-	200	200	50	30	52	2	32	16	20
BSD100/120	-	-	-	-	-	-	-	-	-	-	-	-	25
BSD100/240	-	-	-	-	-	-	-	-	-	-	-	-	20
BSD120/180	-	-	-	-	-	-	-	-	-	-	-	-	25
BSD120/300	-	-	-	-	-	-	-	-	-	-	-	-	20
BSD120/320	-	-	-	-	-	-	-	-	-	-	-	-	20
BSD140/200	-	-	-	-	-	-	-	-	-	-	-	-	25
BSD140/220	-	-	-	-	-	-	-	-	-	-	-	-	20
BSD140/240	-	-	-	-	-	-	-	-	-	-	-	-	20
BSD140/260	-	-	-	-	-	-	-	-	-	-	-	-	25
BSD140/300	-	-	-	-	-	-	-	-	-	-	-	-	20
BSD140/320	-	-	-	-	-	-	-	-	-	-	-	-	20
BSD160/160	-	-	-	-	-	-	-	-	-	-	-	-	25
BSD160/260	-	-	-	-	-	-	-	-	-	-	-	-	25
BSD160/280	-	-	-	-	-	-	-	-	-	-	-	-	10
BSD160/300	-	-	-	-	-	-	-	-	-	-	-	-	10
BSD160/320	-	-	-	-	-	-	-	-	-	-	-	-	10
BSD180/180	-	-	-	-	-	-	-	-	-	-	-	-	20
BSD180/220	-	-	-	-	-	-	-	-	-	-	-	-	20
BSD180/280	-	-	-	-	-	-	-	-	-	-	-	-	10
BSD180/320	-	-	-	-	-	-	-	-	-	-	-	-	20
BSD200/240	-	-	-	-	-	-	-	-	-	-	-	-	20
BSD200/280	-	-	-	-	-	-	-	-	-	-	-	-	20

Szerokość belki drugorzędnej (wymiar A) należy określić z przedziału 34 - 250 mm. Typowe rozmiary wieszaków BSD są dostępne od ręki. Rozmiary nietypowe są produkowane na konkretne zamówienie klienta, podobnie jak wieszaki z otworami do kotwienia w betonie. W razie pytań prosimy o kontakt z naszymi przedstawicielami.

Nośność charakterystyczna - połączenie belka-belka - pełne gwoździowanie

Referencje	Łączniki		Nośność charakterystyczna - Drewno C24 [kN]
	Belka główna	Belka drugorzędna	R_1.k			R_2.k
	szt.	szt.	CNA4,0x40	CNA4,0x50	CNA4,0x60	CNA4,0x40	CNA4,0x50	CNA4,0x60
BSD A/100	16	8	9.9	13	15.9	10.3	13.4	16.4
BSD A/120	20	10	14.2	18.5	22.5	14.6	19.1	23.2
BSD A/140	24	12	19.1	24.8	29.9	19.6	25.5	28.3
BSD A/160	28	14	24.5	31.8	37.8	25.1	31.1	33
BSD A/180	32	16	30.4	39.3	42.5	29.3	35.5	37.8
BSD A/200	36	18	36.6	44.4	47.2	32.9	40	42.5
BSD A/220	40	20	40.3	48.8	51.9	36.6	44.4	47.2
BSD A/240	44	22	43.9	53.3	56.6	40.3	48.8	51.9
BSD A/260	48	24	47.6	57.7	61.4	43.9	53.3	56.6
BSD A/280	52	26	51.2	62.2	66.1	47.6	57.7	61.4
BSD A/300	56	28	54.9	66.6	70.8	51.2	62.2	66.1
BSD A/320	60	30	58.6	71	75.5	54.9	66.6	70.8
BSD120/240	44	22	43.9	53.3	56.6	40.3	48.8	51.9
BSD160/200	32	16	36.6	44.4	47.2	32.9	40	42.5
BSD160/240	44	22	43.9	53.3	56.6	40.3	48.8	51.9
BSD200/200	32	16	36.6	44.4	47.2	32.9	40	42.5
BSD100/120	-	-	-	-	-	-	-	-
BSD100/240	-	-	-	-	-	-	-	-
BSD120/180	-	-	-	-	-	-	-	-
BSD120/300	-	-	-	-	-	-	-	-
BSD120/320	-	-	-	-	-	-	-	-
BSD140/200	-	-	-	-	-	-	-	-
BSD140/220	-	-	-	-	-	-	-	-
BSD140/240	-	-	-	-	-	-	-	-
BSD140/260	-	-	-	-	-	-	-	-
BSD140/300	-	-	-	-	-	-	-	-
BSD140/320	-	-	-	-	-	-	-	-
BSD160/160	-	-	-	-	-	-	-	-
BSD160/260	-	-	-	-	-	-	-	-
BSD160/280	-	-	-	-	-	-	-	-
BSD160/300	-	-	-	-	-	-	-	-
BSD160/320	-	-	-	-	-	-	-	-
BSD180/180	-	-	-	-	-	-	-	-
BSD180/220	-	-	-	-	-	-	-	-
BSD180/280	-	-	-	-	-	-	-	-
BSD180/320	-	-	-	-	-	-	-	-
BSD200/240	-	-	-	-	-	-	-	-
BSD200/280	-	-	-	-	-	-	-	-

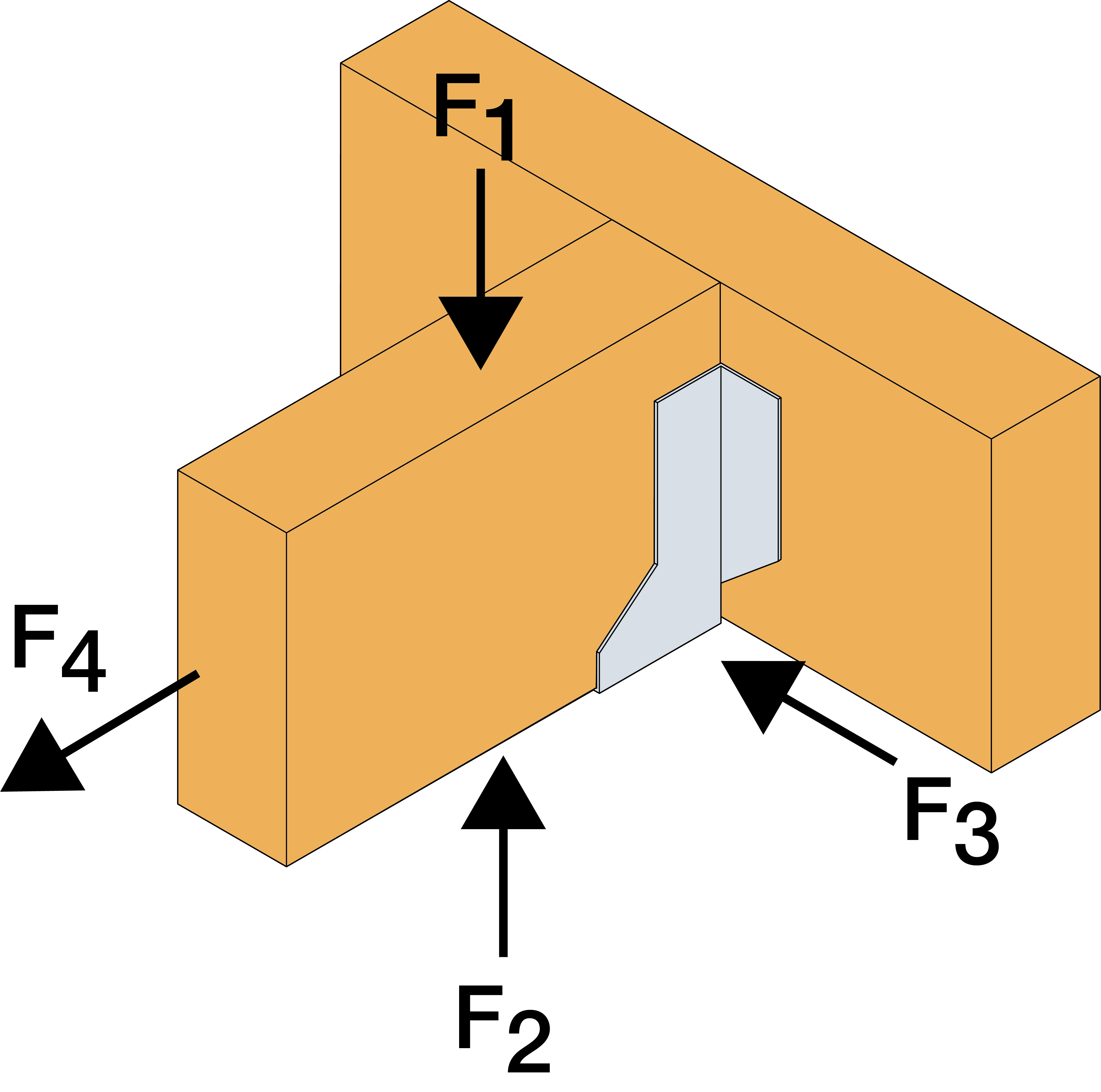

Nośność charakterystyczna - połączenie belka-belka - pełne gwoździowanie - F3 (Siła poprzeczna)

Referencje	Łączniki		Nośność charakterystyczna - Drewno C24 [kN]
	Belka główna	Belka drugorzędna	R_3.k
	szt.	szt.	CNA4,0x40				CNA4,0x50
	szt.	szt.	A=60mm	A=80mm	A=120mm	A=160mm	A=80mm	A=120mm	A=160mm	A=200mm
BSD A/100	16	8	4.7	5.1	5.5	5.7	6.6	7.2	7.5	7.6
BSD A/120	20	10	5.6	6.2	6.8	7	8	8.8	9.2	9.4
BSD A/140	24	12	6.3	7.1	8	8.3	9.1	10.4	10.9	11.2
BSD A/160	28	14	7	8	9.1	9.6	10.2	11.8	12.5	12.9
BSD A/180	32	16	7.5	8.7	10.1	10.8	11.1	13.1	14	14.6
BSD A/200	36	18	8	9.4	11.1	11.9	11.9	14.2	15.5	16.2
BSD A/220	40	20	8.4	10	11.9	13	12.6	15.3	16.8	17.7
BSD A/240	44	22	8.7	10.5	12.8	14	13.1	16.3	18.1	19.1
BSD A/260	48	24	9	10.9	13.5	14.9	13.7	17.2	19.3	20.5
BSD A/280	52	26	9.2	11.3	14.2	15.8	14.1	18	20.3	21.8
BSD A/300	56	28	9.4	11.6	14.8	16.7	14.5	18.7	21.4	23.1
BSD A/320	60	30	9.5	11.9	15.3	17.4	14.8	19.3	22.3	24.2
BSD120/240	44	22	8.7	10.5	12.8	14	13.1	16.3	18.1	19.1
BSD160/200	32	16	8	9.4	11.1	11.9	11.9	14.2	15.5	16.2
BSD160/240	44	22	8.7	10.5	12.8	14	13.1	16.3	18.1	19.1
BSD200/200	32	16	8	9.4	11.1	11.9	11.9	14.2	15.5	16.2
BSD100/120	-	-	-	-	-	-	-	-	-	-
BSD100/240	-	-	-	-	-	-	-	-	-	-
BSD120/180	-	-	-	-	-	-	-	-	-	-
BSD120/300	-	-	-	-	-	-	-	-	-	-
BSD120/320	-	-	-	-	-	-	-	-	-	-
BSD140/200	-	-	-	-	-	-	-	-	-	-
BSD140/220	-	-	-	-	-	-	-	-	-	-
BSD140/240	-	-	-	-	-	-	-	-	-	-
BSD140/260	-	-	-	-	-	-	-	-	-	-
BSD140/300	-	-	-	-	-	-	-	-	-	-
BSD140/320	-	-	-	-	-	-	-	-	-	-
BSD160/160	-	-	-	-	-	-	-	-	-	-
BSD160/260	-	-	-	-	-	-	-	-	-	-
BSD160/280	-	-	-	-	-	-	-	-	-	-
BSD160/300	-	-	-	-	-	-	-	-	-	-
BSD160/320	-	-	-	-	-	-	-	-	-	-
BSD180/180	-	-	-	-	-	-	-	-	-	-
BSD180/220	-	-	-	-	-	-	-	-	-	-
BSD180/280	-	-	-	-	-	-	-	-	-	-
BSD180/320	-	-	-	-	-	-	-	-	-	-
BSD200/240	-	-	-	-	-	-	-	-	-	-
BSD200/280	-	-	-	-	-	-	-	-	-	-

Nośność charakterystyczna - połączenie belka-belka – gwoździowanie częściowe

Referencje	Łączniki		Nośność charakterystyczna - Drewno C24 [kN]
	Belka głowna	Belka drugorzędna	R_1.k			R_2.k
	szt.	szt.	CNA4,0x40	CNA4,0x50	CNA4,0x60	CNA4,0x40	CNA4,0x50	CNA4,0x60
BSD A/100	8	4	6.3	8.2	9.9	4.9	6.5	7.9
BSD A/120	10	6	8.4	10.9	13.1	7.1	9.3	11.2
BSD A/140	12	6	11.2	14.5	17.2	9.5	12.4	14.2
BSD A/160	14	8	13.8	17.8	21	12.2	15.8	18.9
BSD A/180	16	8	17	21.9	23.6	14.6	17.8	18.9
BSD A/200	18	10	20.1	25.7	28.3	18.3	22.2	23.6
BSD A/220	20	10	22	26.6	28.3	18.3	22.2	23.6
BSD A/240	22	12	25.6	31.1	33	22	26.6	28.3
BSD A/260	24	12	25.6	31.1	33	22	26.6	28.3
BSD A/280	26	14	29.3	35.5	37.8	25.6	31.1	33
BSD A/300	28	14	29.3	35.5	37.8	25.6	31.1	33
BSD A/320	30	16	32.9	40	42.5	29.3	35.5	37.8
BSD120/240	22	12	25.6	31.1	33	22	26.6	28.3
BSD160/200	18	10	20.1	25.7	28.3	18.3	22.2	23.6
BSD160/240	22	12	25.6	31.1	33	22	26.6	28.3
BSD200/200	18	10	20.1	25.7	28.3	18.3	22.2	23.6
BSD100/120	-	-	-	-	-	-	-	-
BSD100/240	-	-	-	-	-	-	-	-
BSD120/180	-	-	-	-	-	-	-	-
BSD120/300	-	-	-	-	-	-	-	-
BSD120/320	-	-	-	-	-	-	-	-
BSD140/200	-	-	-	-	-	-	-	-
BSD140/220	-	-	-	-	-	-	-	-
BSD140/240	-	-	-	-	-	-	-	-
BSD140/260	-	-	-	-	-	-	-	-
BSD140/300	-	-	-	-	-	-	-	-
BSD140/320	-	-	-	-	-	-	-	-
BSD160/160	-	-	-	-	-	-	-	-
BSD160/260	-	-	-	-	-	-	-	-
BSD160/280	-	-	-	-	-	-	-	-
BSD160/300	-	-	-	-	-	-	-	-
BSD160/320	-	-	-	-	-	-	-	-
BSD180/180	-	-	-	-	-	-	-	-
BSD180/220	-	-	-	-	-	-	-	-
BSD180/280	-	-	-	-	-	-	-	-
BSD180/320	-	-	-	-	-	-	-	-
BSD200/240	-	-	-	-	-	-	-	-
BSD200/280	-	-	-	-	-	-	-	-

Instalacja

Montaż

Mocowanie i Montaż

Mocowanie do drewna
Za pomocą gwoździ systemowych CNA 4.0 x 50 lub alternatywnie systemowych wkrętów CSA5.0 x l.
Długość łączników określa katalog obliczeń statycznych lub zakładka tabela nośności.

Montaż

Wybrać właściwy wymiar wieszaka belki uwzględniając zasadę, że wieszak nie powinien być mniejszy niż 2/3 wysokości elementu drugorzędnego.
Zobacz wskazówki i zalecenia montażowe dla wieszaków belki
Dopuszczalne jest zignorowanie tej zasady jeżeli belka drugorzędna jest w inny sposób zabezpieczona przed obrotem.
Ustal właściwą pozycje wieszaka belki.
Jeżeli nie wyspecyfikowano inaczej należy wypełnić wszystkie otwory w skrzydełkach wieszaka.
Wsuń element drugorzędny tak, aby luźno oparł się na podstawie i za pomocą gwoździ CNA przymocuj belkę do wieszaka wypełniając wszystkie otwory.

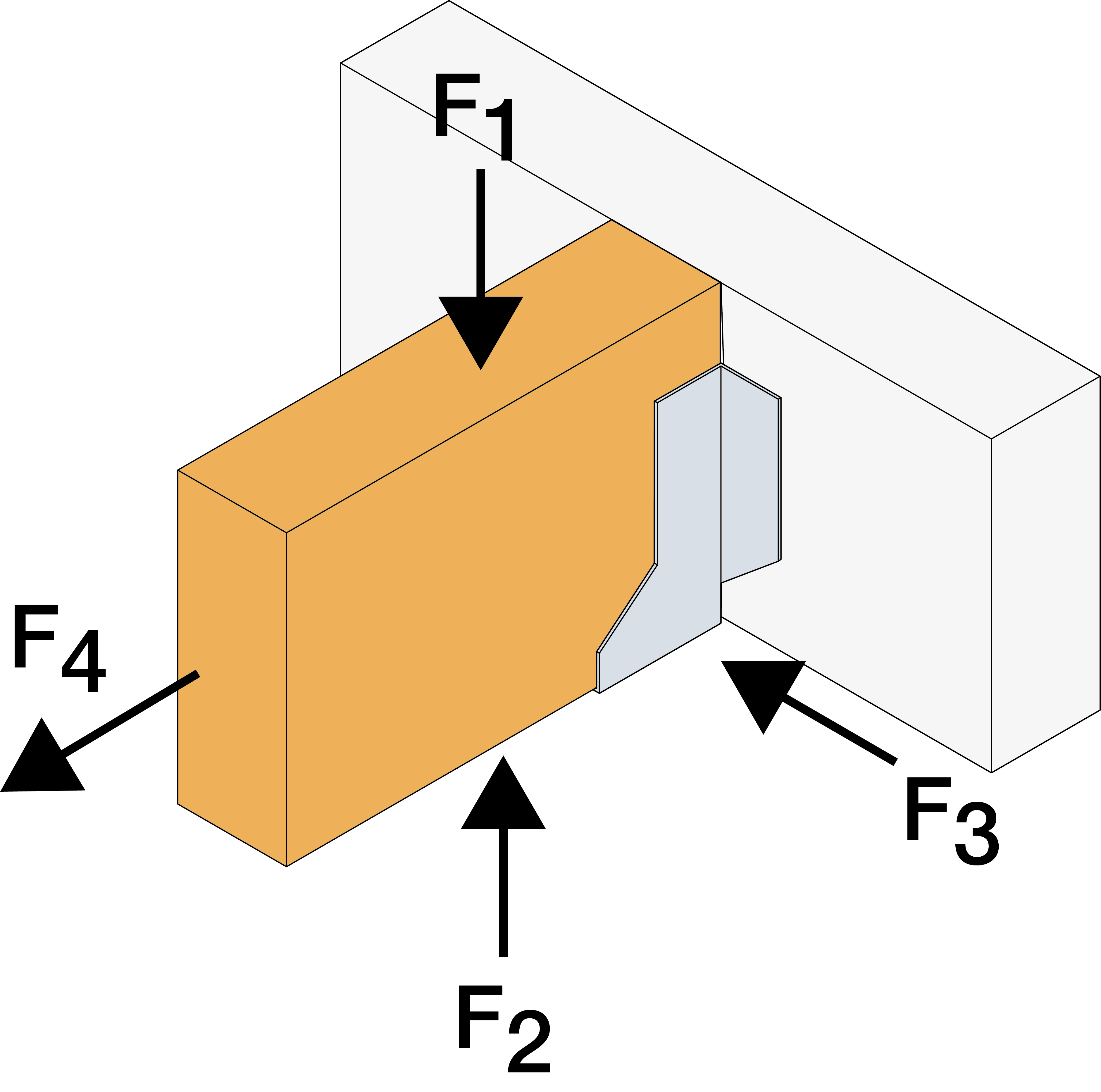

Mocowanie do betonu
Łącząc element drewniany z betonowym, należy zastosować kotwy mechaniczne WA lub chemiczne AT-HP Simpson Strong-Tie z wykorzystaniem prętów gwintowanych LMAS.

Montaż

Wybrać właściwy wymiar wieszaka belki uwzględniając zasadę, że wieszak nie powinien być mniejszy niż 2/3 wysokości elementu drugorzędnego.
Ustal właściwą pozycje wieszaka belki.
Odznacz otwory przykładając wieszak belki.
Wywierć otwory o wymaganej średnicy.
Przed przystąpieniem do mocowania wieszaka belki należy usunąć zwierciny z wywierconych otworów.
Przymocować wieszak belki za pomocą kotew mechanicznych lub chemicznych.
Wsuń element drugorzędny tak, aby luźno oparł się na podstawie i za pomocą gwoździ CNA przymocuj belkę do wieszaka wypełniając wszystkie otwory.

Aprobaty i Deklaracje

Deklaracja Właściwości Użytkowych (DoP)

pl-dop-e06-0270-issue-6.pdf (163.56 KB)

2018-02-16

pl-dop-e06-0270-issue-5.pdf (118.56 KB)

2014-09-02

pl-dop-e06-0270-issue-3.pdf (113.51 KB)

2013-06-20

pl-dop-e06-0270-issue-2.pdf (113.82 KB)

2013-03-01

pl-dop-e06-0270-issue-1.pdf (110.88 KB)

Aprobaty Techniczne (ETA)

eta-060270-sst-rev-9-2024.pdf (14.09 MB)
