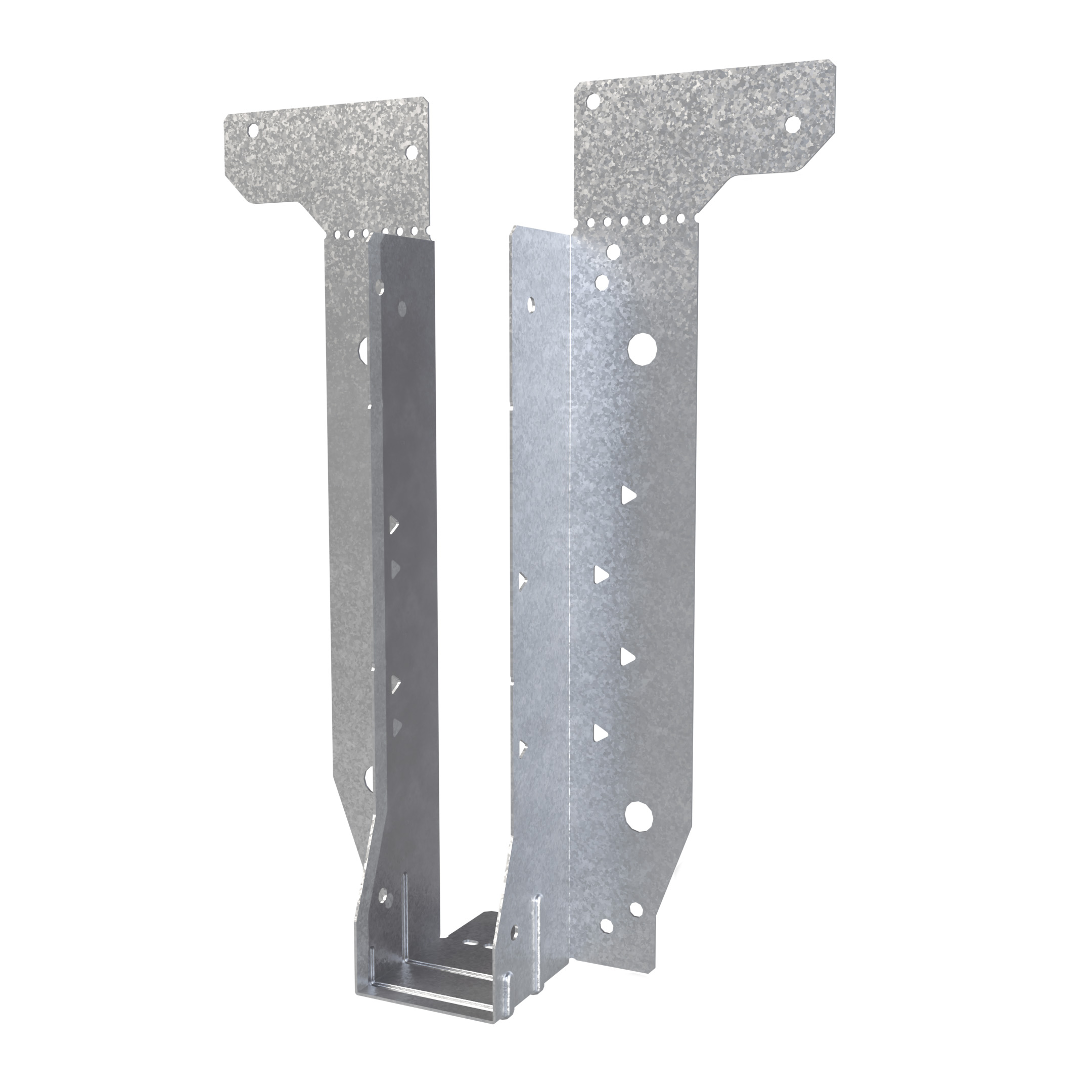

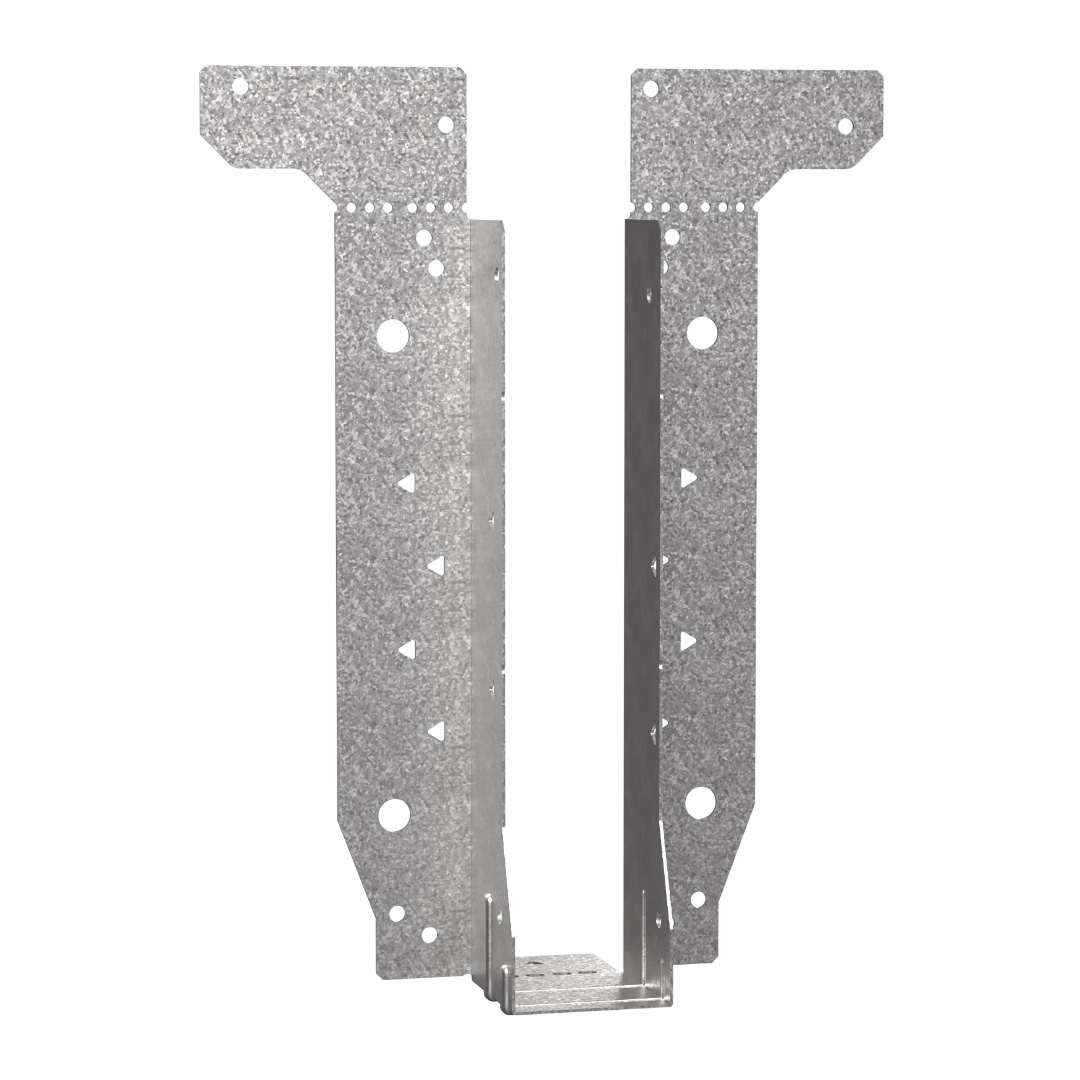

EWH

Uniwersalny wieszak belki dwuteowej

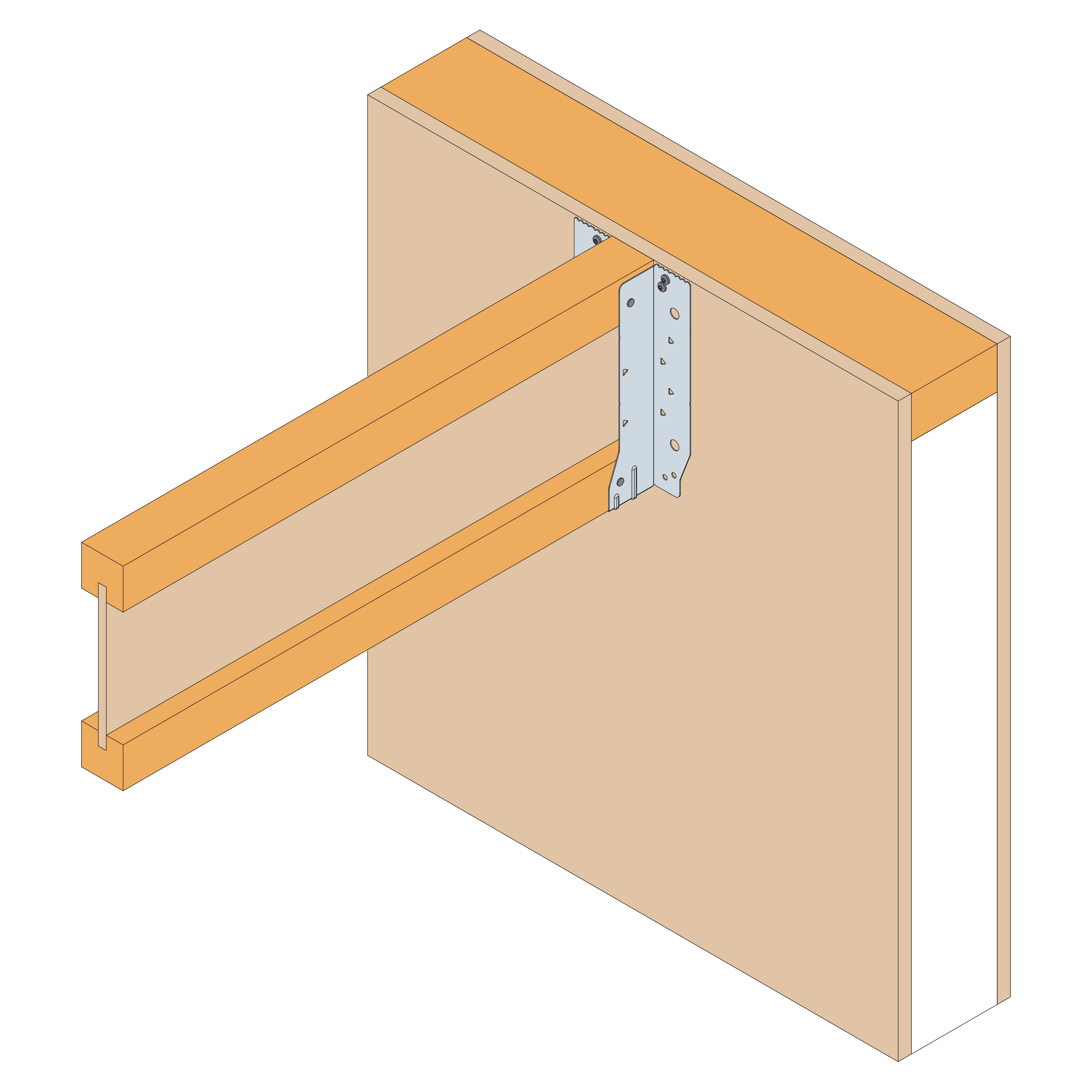

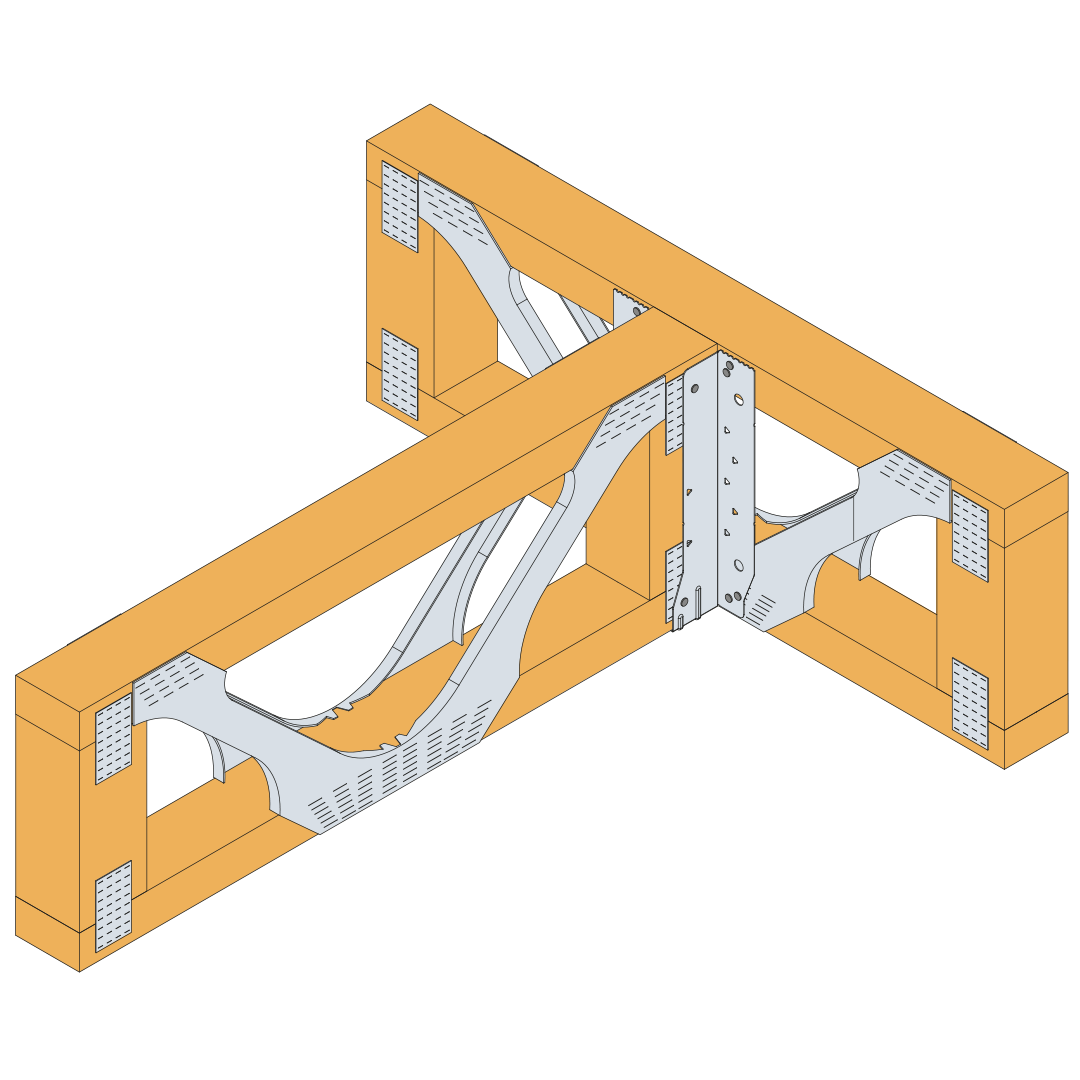

Uniwersalny wieszak belki, zaprojektowany z myślą o szerokiej gamie zastosowań. EWH to nowa generacja wieszaków do belek dwuteowych stosowana w połączeniu z drewnem lub betonem. Nowy wieszak belki oferuje wiele opcji instalacyjnych i może być używany ze wszystkimi łącznikami Simpson Strong-Tie. Możliwość wyboru mocowania doczołowego lub nawierzchniowego oraz optymalny układ otworów sprawia, że montaż jest prosty i efektywniejszy. Nadaje się do stosowania z kombinacjami elementów tj. belka dwuteowa, belka lita, beton, paneli SIP i inne.

WIESZAK BELKI EWH ZASTĘPUJE DOTYCHCZASOWE ROZWIĄZANIA JAKIMI BYŁY ITSE i IUSE

Karta techniczna

Oznaczenie CE

ETA

UKCA

Klasa użytkowania 2

Cynkowane ogniowo metodą Sendzimira 20µm

Środowisko wewnętrzne

Szczegóły produktu

Obrazy




Właściwości

Materiał

Gatunek Stali:Stal S250GD
Grubość blachy 1,2 mm
Ochrona antykorozyjna:

Cynkowana ogniowo metodą Sendzimira Z 275 g/m2 (20 μm)

Features

Dwie opcje montażu: doczołowa i nawierzchniowa
Opcjonalne trójkątne otwory dla większej nośności połączenia
Połączenie za pomocą wszystkich systemowych łączników Simpson Strong-Tie

Zastosowanie

Element główny:

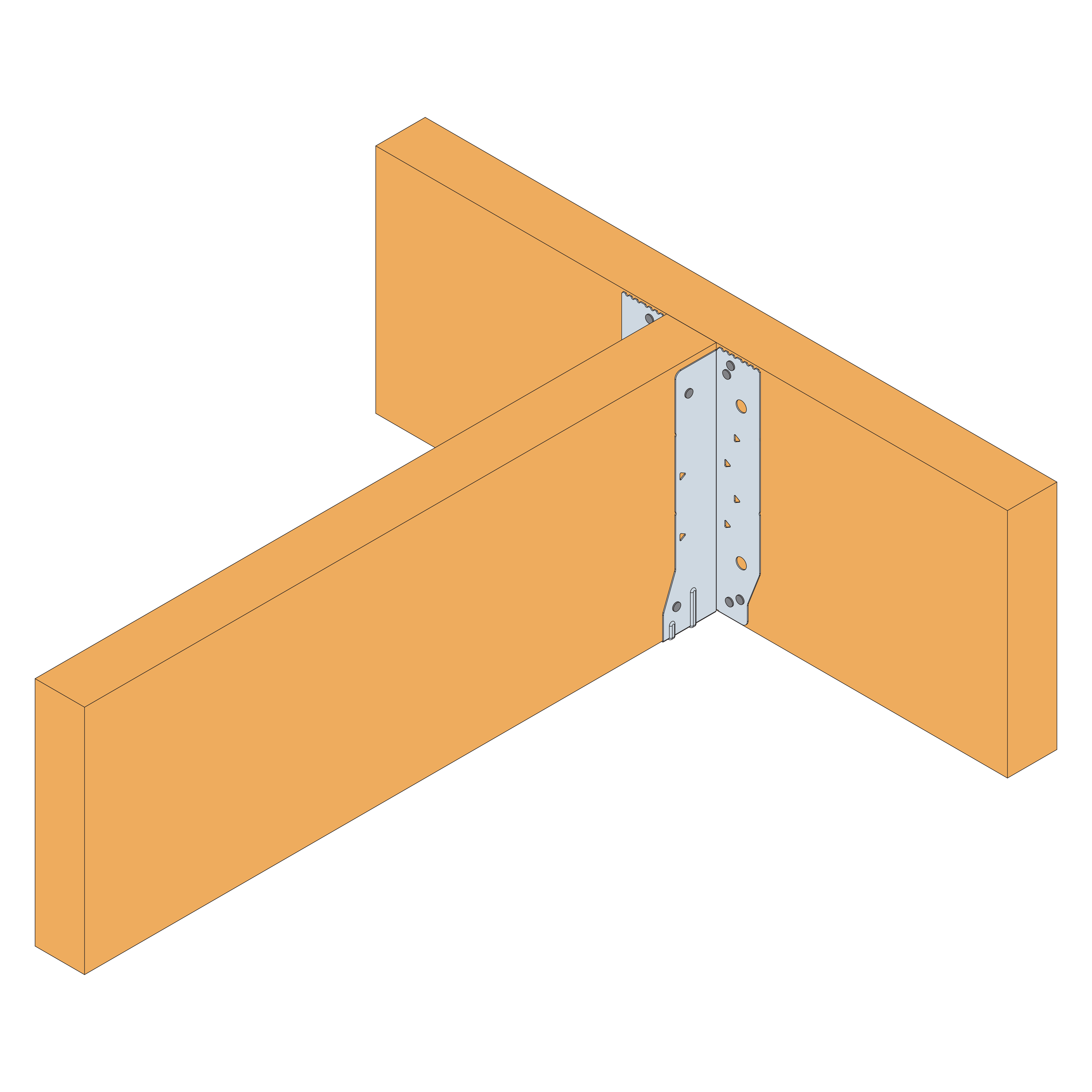

drewno lite, drewno kompozytowe, drewno klejone warstwowo, belka dwuteowa.

Element drugorzędny:
belka dwuteowa.

Dane techniczne

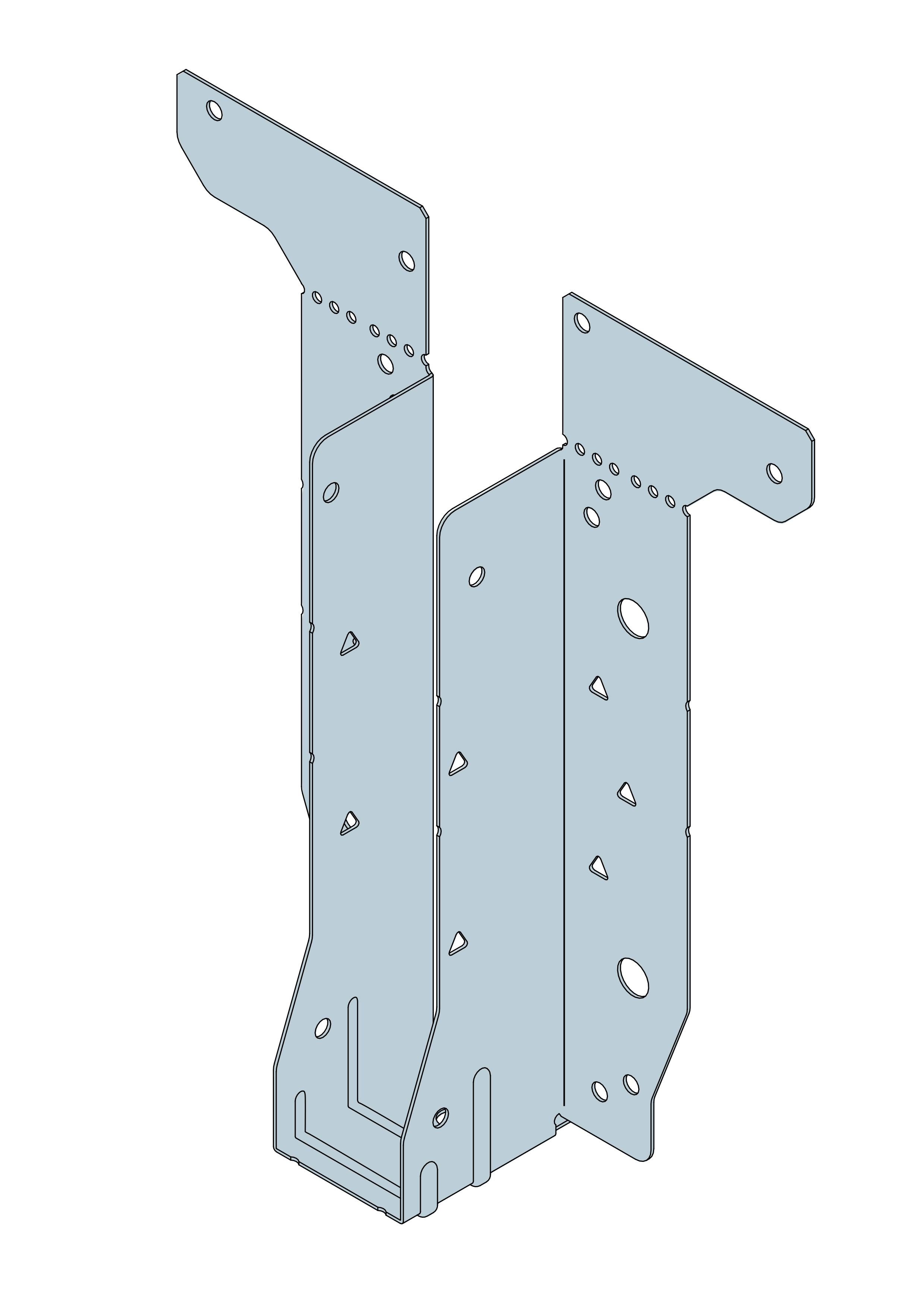

Wymiary

Wymiary produktu

Referencje	Odpowiednik IUSE	Wymiary [mm]						Otwory
		Część A	B	C	D	E	t	Część B			Część C		Część E
		Część A	B	C	D	E	t	Ø5	Ø10	Tri	Ø5	Tri	Ø5
EWH195/91	IUSE199/92	91	195	49	80	40	0.9	8	4	6	4	4	4
EWH195/150	-	150	195	49	80	40	1.2	8	4	6	4	4	4
EWH200/47	IUSE199/48	47	200	49	80	40	0.9	8	4	6	4	4	4
EWH200/61	IUSE199/61	61		49	80	40	0.9	8	4	6	4	4	4
EWH200/91	IUSE199/92	91		49	80	40	0.9	8	4	6	4	4	4
EWH219/47	IUSE219/48	47	219	49	80	40	0.9	8	4	8	4	4	4
EWH219/61	IUSE219/61	61		49	80	40	0.9	8	4	8	4	4	4
EWH219/91	IUSE219/92	91		49	80	40	0.9	8	4	8	4	4	4
EWH235/47	IUSE239/48	47	235	49	80	40	0.9	8	4	10	4	4	4
EWH235/61	IUSE239/61	61		49	80	40	0.9	8	4	10	4	4	4
EWH235/91	IUSE239/92	91		49	80	40	0.9	8	4	10	4	4	4
EWH240/47	IUSE239/48	47	240	49	80	40	0.9	8	4	10	4	4	4
EWH240/61	IUSE239/61	61		49	80	40	0.9	8	4	10	4	4	4
EWH240/91	IUSE239/92	91		49	80	40	0.9	8	4	10	4	4	4
EWH245/47	-	47	245	49	80	40	0.9	8	4	10	4	4	4
EWH245/61	IUSE249/61	61		49	80	40	0.9	8	4	10	4	4	4
EWH245/91	IUSE249/92	91		49	80	40	0.9	8	4	10	4	4	4
EWH253/47	-	47	253	49	80	40	0.9	8	4	10	4	4	4
EWH253/91	IUSE254/92	91	253	49	80	40	0.9	8	4	10	4	4	4
EWH300/47	IUSE299/48	47	300	49	80	40	0.9	8	4	10	4	4	4
EWH300/61	IUSE299/61	61		49	80	40	0.9	8	4	10	4	4	4
EWH300/91	IUSE299/92	91		49	80	40	0.9	8	4	10	4	4	4
EWH350/47	IUSE349/48	47	350	49	80	40	1.2	8	4	10	4	4	4
EWH350/91	-	91	350	49	80	40	1.2	8	4	10	4	4	4
EWH360/47	IUSE359/48	47	360	49	80	40	1.2	8	4	10	4	4	4
EWH360/61	IUSE359/61	61		49	80	40	1.2	8	4	10	4	4	4
EWH360/91	IUSE359/92	91		49	80	40	1.2	8	4	10	4	4	4
EWH400/47	IUSE399/48	47	400	49	80	40	1.2	8	4	10	4	4	4
EWH400/61	IUSE399/61	61		49	80	40	1.2	8	4	10	4	4	4
EWH400/91	IUSE399/92	91		49	80	40	1.2	8	4	10	4	4	4

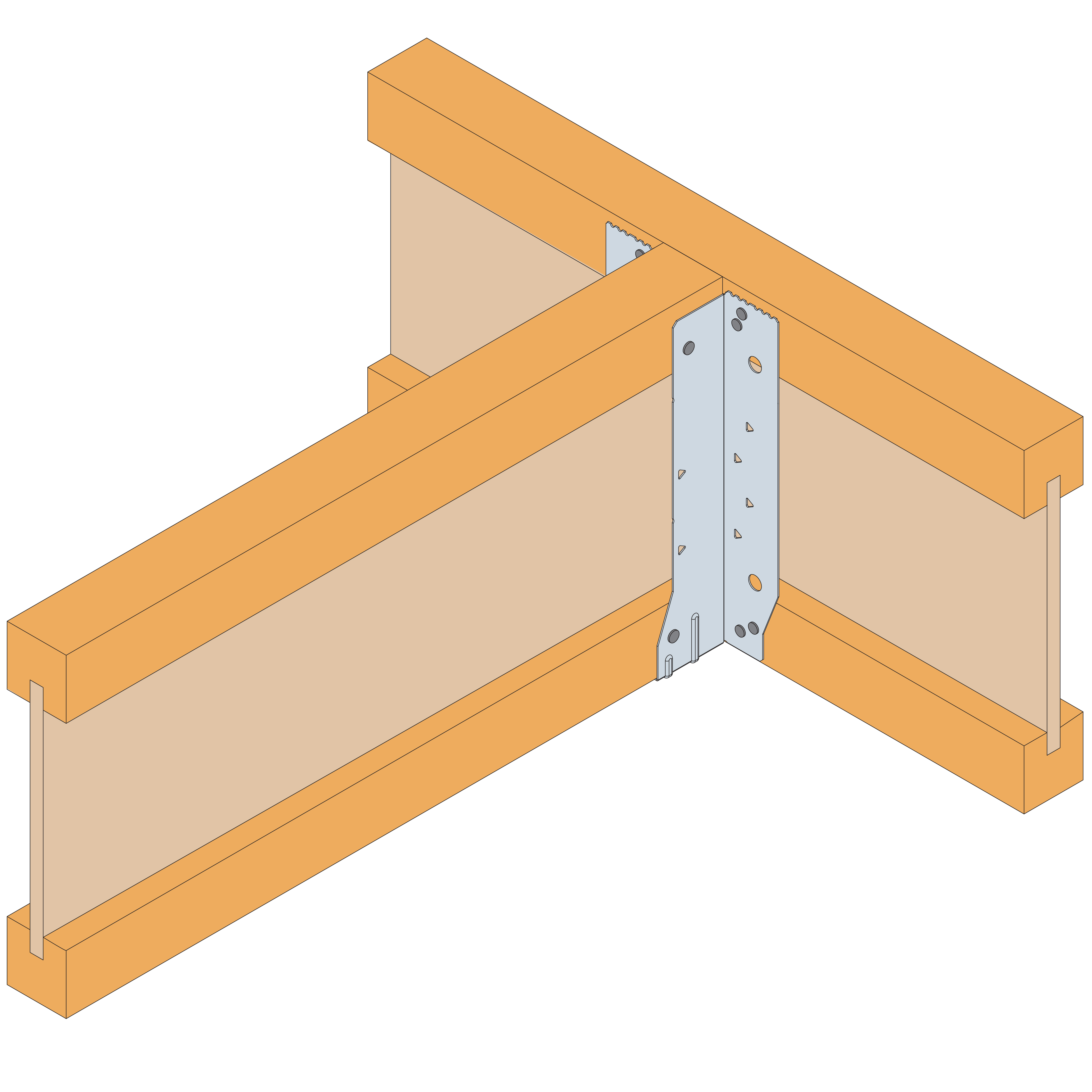

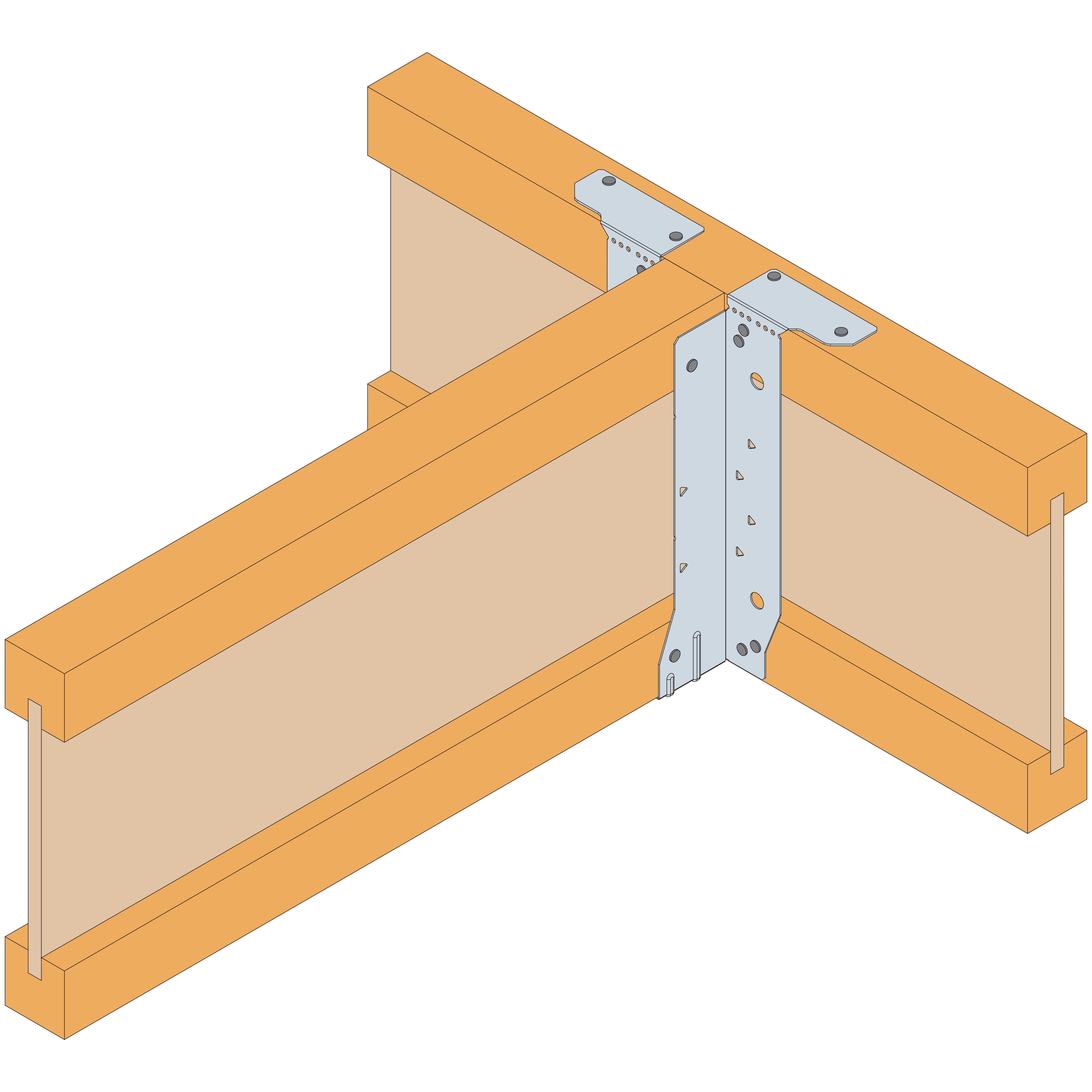

Nośności charakterystyczne I-beam - I-beam


Referencje	Łączniki					Nśności charakterystyczne [kN]
	Część B		Część B	Część C		R_1,k						R_2,k
	Otwory Ø5	Otwory trójkątne	Otwory Ø5	Otwory Ø5	Otwory trójkątne	LVL I-beam 36mm		LVL I-beam 39mm		LVL I-beam wzmocniony		LVL I-beam 36mm		LVL I-beam 39mm		SS I-beam 45mm	LVL, Glulam Drewno lite
	Otwory Ø5	Otwory trójkątne	Otwory Ø5	Otwory Ø5	Otwory trójkątne	N3.75x30	CNA4.0x35	N3.75x30	CNA4.0x35	N3.75x30	CNA4.0x35	N3.75x30	CNA4.0x35	N3.75x30	CNA4.0x35	CNA4.0x35	N3.75x30	CNA4.0x35
EWH (TF)	8	-	4	4	-	11	11	13	13	-	-	2.3	2.3	2.5	2.5	3.5	3.5	3.5
EWH (TF + 6 TRI)	8	6	4	4	-	-	-	-	-	18.3	18.3	2.3	2.3	2.5	2.5	3.5	3.5	3.5
EWH (TF + 8 TRI)	8	8	4	4	-	-	-	-	-	19.9	19.9	2.3	2.3	2.5	2.5	3.5	3.5	3.5
EWH (TF + 10 TRI)	8	10	4	4	-	-	-	-	-	20.3	20.3	2.3	2.3	2.5	2.5	3.5	3.5	3.5
EWH (FF)	8	-	-	4	-	6	6	9.2	9.2	-	-	2.3	2.3	2.5	2.5	3.5	3.5	3.5
EWH (FF + 6 TRI)	8	6	-	4	-	-	-	-	-	15.5	15.5	2.3	2.3	2.5	2.5	3.5	3.5	3.5
EWH (FF + 8 TRI)	8	8	-	4	-	-	-	-	-	16.9	16.9	2.3	2.3	2.5	2.5	3.5	3.5	3.5
EWH (FF + 10 TRI)	8	10	-	4	-	-	-	-	-	17.6	17.6	2.3	2.3	2.5	2.5	3.5	3.5	3.5

→ (TF) = połączenie wierzchnie | (FF) = połączenie doczołowe | ( +6 TRI) = ilość dodatkowych łączników zainstalowanych otworach trójkątnych

→ R₂ Wartości odnoszą się do typu legara podpartego przez wieszak

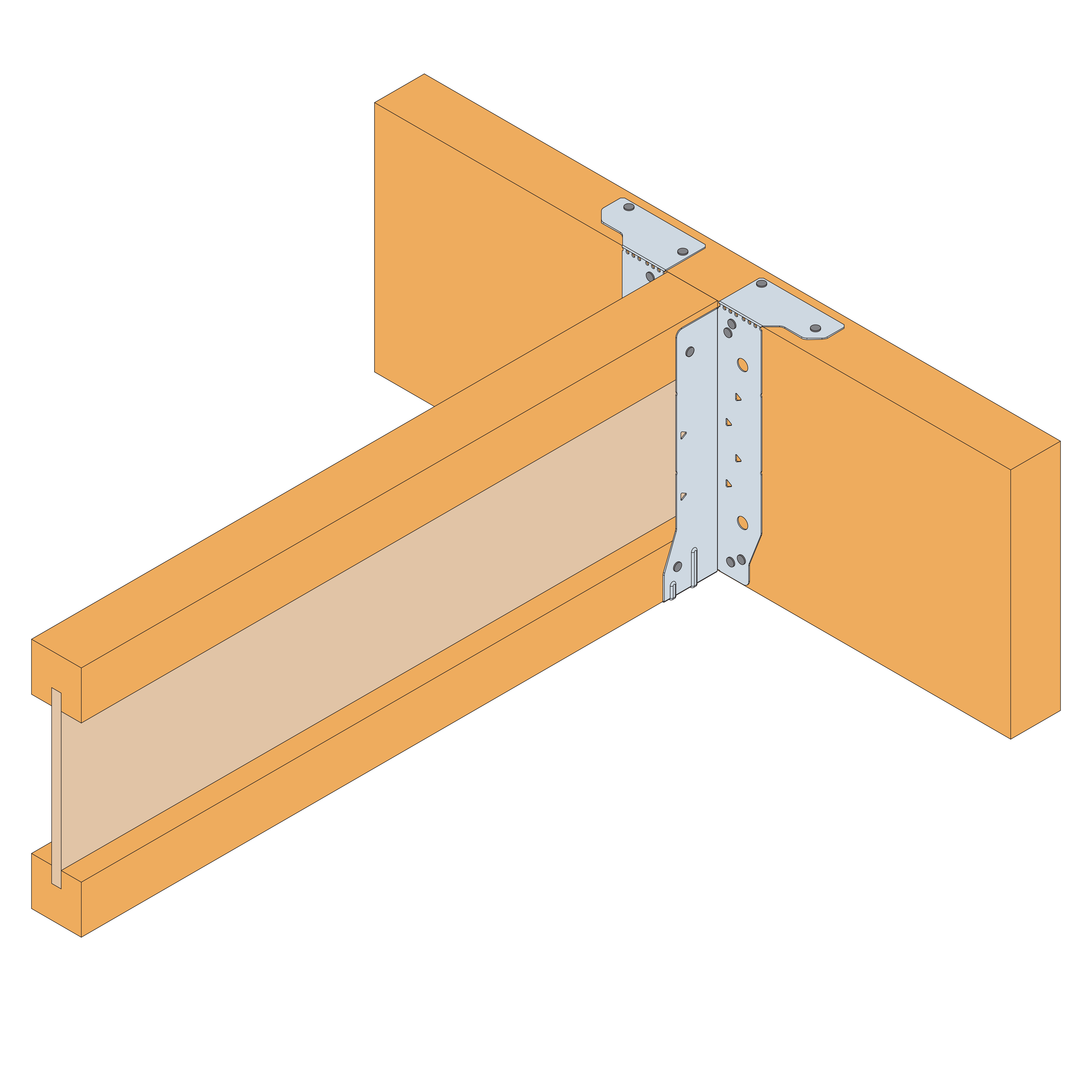

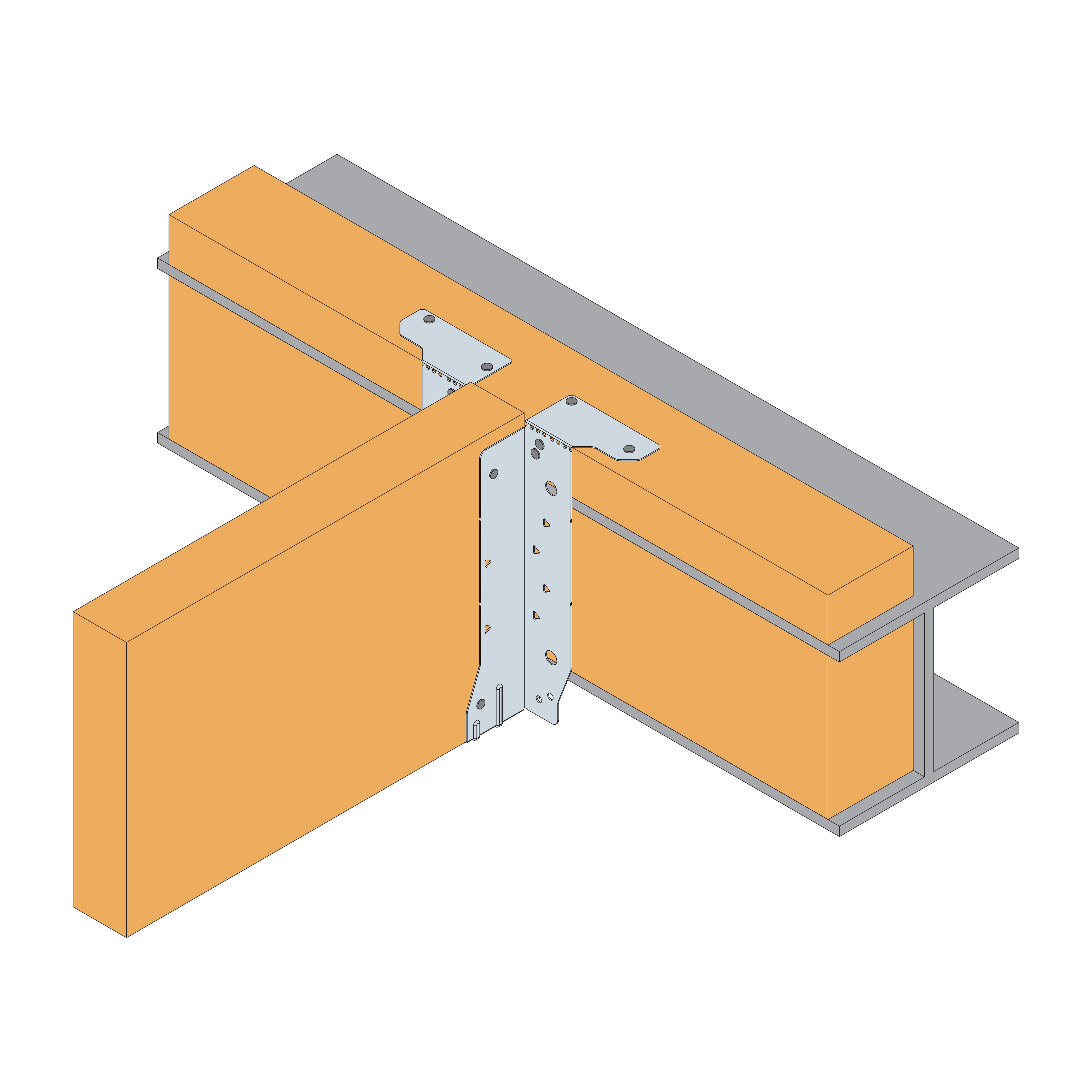

Nośności charakterystyczne I-beam-belka lita


Referencje	Łączniki					Nśności charakterystyczne [kN]
	Część B		Część B	Część C		R_1,k						R_2,k
	Otwory Ø5	Otwory trójkątne	Otwory Ø5	Otwory Ø5	Otwory trójkątne	LVL		Drewno klejone		Drewno lite C24		LVL I-beam 36mm		LVL I-beam 39mm		SS I-beam 45mm		LVL, Glulam Drewno lite
	Otwory Ø5	Otwory trójkątne	Otwory Ø5	Otwory Ø5	Otwory trójkątne	N3.75x30	CNA4.0x35	N3.75x30	CNA4.0x35	N3.75x30	CNA4.0x35	N3.75x30	CNA4.0x35	N3.75x30	CNA4.0x35	N3.75x30	CNA4.0x35	N3.75x30	CNA4.0x35
EWH (TF)	8	-	4	4	-	15.5	15.5	12.9	12.9	12.8	12.8	2.3	2.3	2.5	2.5	3.5	3.5	3.5	3.5
EWH (TF + 6 TRI)	8	6	4	4	-	18.8	18.8	18.5	18.5	17.6	17.6	2.3	2.3	2.5	2.5	3.5	3.5	3.5	3.5
EWH (TF + 8 TRI)	8	8	4	4	-	19	19	19	19	18.5	18.5	2.3	2.3	2.5	2.5	3.5	3.5	3.5	3.5
EWH (TF + 10 TRI)	8	10	4	4	-	20.4	20.4	19.4	19.4	19.1	19.1	2.3	2.3	2.5	2.5	3.5	3.5	3.5	3.5
EWH (FF)	8	-	-	4	-	11.1	11.1	9	9	6.6	6.6	2.3	2.3	2.5	2.5	3.5	3.5	3.5	3.5
EWH (FF + 6 TRI)	8	6	-	4	-	18.7	18.7	16.3	16.3	13.4	13.4	2.3	2.3	2.5	2.5	3.5	3.5	3.5	3.5
EWH (FF + 8 TRI)	8	8	-	4	-	20.4	20.4	17.9	17.9	15.2	15.2	2.3	2.3	2.5	2.5	3.5	3.5	3.5	3.5
EWH (FF + 10 TRI)	8	10	-	4	-	21.3	21.3	18.6	18.6	17.1	17.1	2.3	2.3	2.5	2.5	3.5	3.5	3.5	3.5

→ (TF) = połączenie wierzchnie | (FF) = połączenie doczołowe | ( +6 TRI) = ilość dodatkowych gwoździ zainstalowanych przez trójkątne otwory.

→ Lite drewno odnosi się do LVL, drewna klejonego warstwowo lub tarcicy

→ R₂ Wartości odnoszą się do typu legara podpartego przez wieszak

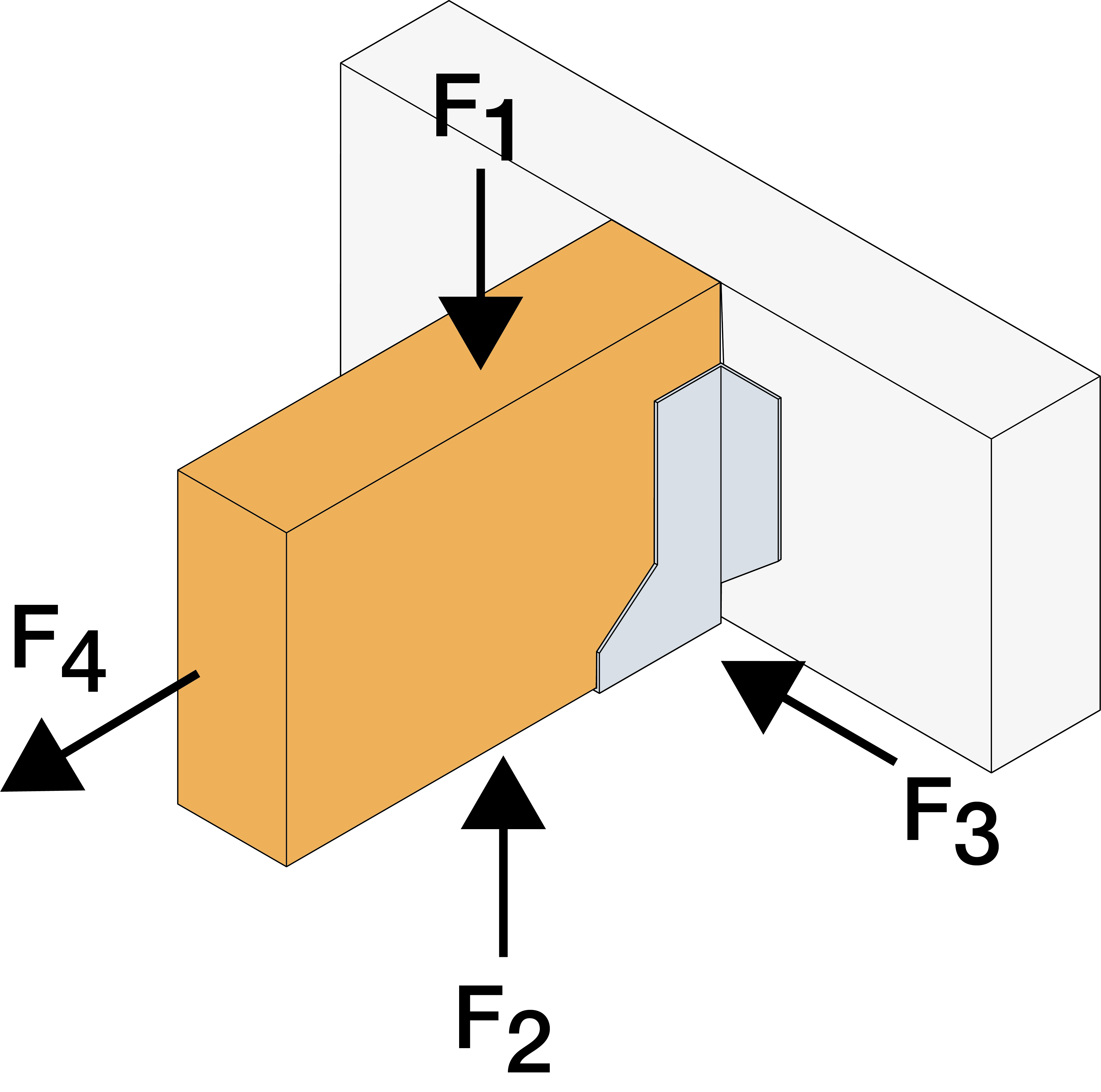

Nośności charakterystyczne - belka / beton

Referencje	Łączniki					Nśności charakterystyczne [kN]
	Część B			Część C		R_1,k	R_2,k
	Otwory Ø5	Otwory trójkątne	Ø8	Otwory Ø5	Otwory trójkątne	Beton	LVL I-beam 36mm		LVL I-beam 39mm		SS I-beam 45mm		LVL, Glulam Drewno lite
	Otwory Ø5	Otwory trójkątne	Ø8	Otwory Ø5	Otwory trójkątne	LMAS + adhesive, WA, FM-753, BOAX	N3.75x30	CNA4.0x35	N3.75x30	CNA4.0x35	N3.75x30	CNA4.0x35	N3.75x30	CNA4.0x35
EWH	-	-	4	4	-	21,3 (*)	2.3	2.3	2.5	2.5	3.5	3.5	3.5	3.5

(*) Jest to maksymalna wartość charakterystyczna dla wieszaka.

Nośność kotwy należy zweryfikować oddzielnie.

Drewno klasy minimum C24.
