SDW

Talerzykowe wkręty do wiązarów i szkieletu drewnianego

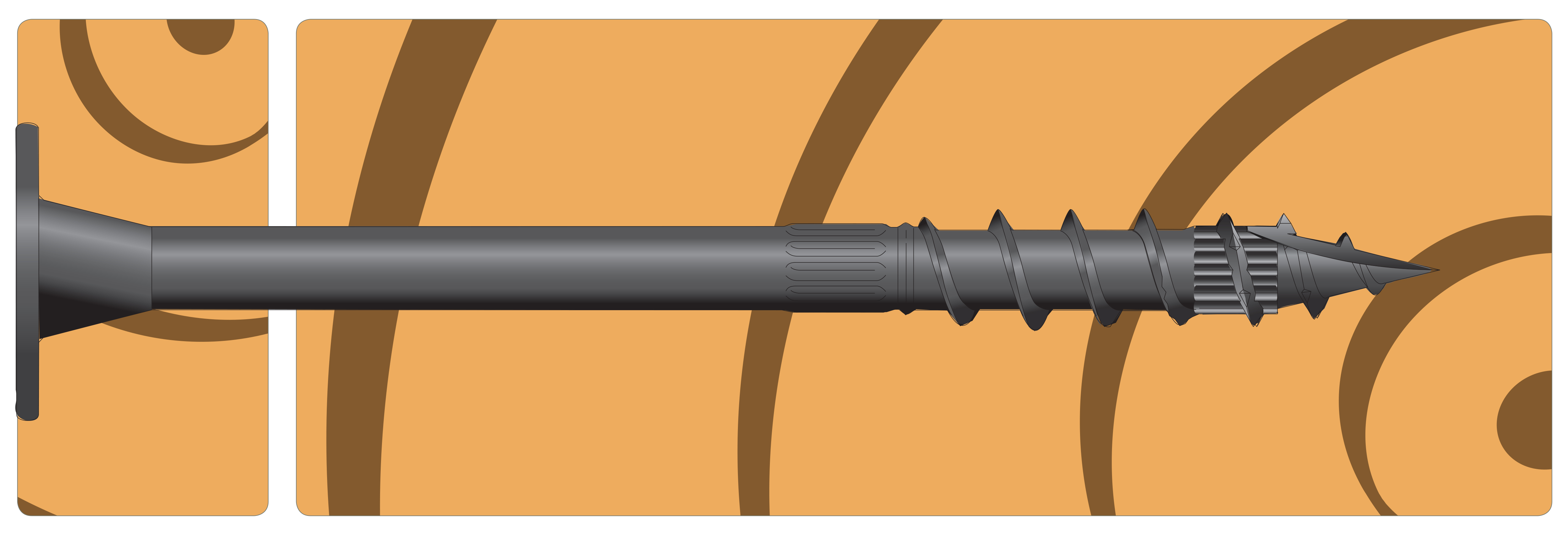

Wkręty SDW to stalowe wkręty lakierowane na czarno o częściowym gwincie i łbie talerzykowy (podkładkowym). Wkręty SDW mają większą nośność na przeciągnięcie łba niż wkręty o łbie stożkowym.

Karta techniczna

Oznaczenie CE

Klasa użytkowania 2

Środowisko wewnętrzne

Malowane na czarno

Solid Wood

Szczegóły produktu

Obrazy

Właściwości

Stożkowe zakończenie spodu łba
Gniazdo gwiazdkowe TX
Element rozwiercający (młynek)
Ostry szpic wkręta

Zastosowanie

Wkręty do drewna SDW są wykorzystywane do łączenia wiązarów lub słupków ściany szkieletowej. Mocowane bez wstępnego nawiercania. Wysoka wytrzymałość na ścinanie pozwala na większe odstępy między wkrętami, a płaska główka o niskim profilu sprawia, że wkręt ma większą wytrzymałość na przeciąganie łba niż wkręty stożkowe.

Warning:

Industry studies show that hardened fasteners can experience performance problems in wet or corrosive environments. Accordingly, the SDW timber screws should only be used in dry, interior and non-corrosive environments e.g. Service class 1 & 2.

Dane techniczne

Wymiary

Wymiary

Referencje	Wymiary łącznika [mm]					Driver Bit
Referencje	l	l_g	d₁	d	d_h	Driver Bit
SDW22258-R50E	66	36	5.6	8	19	T-40
SDW22300-R50E	76	37		8	19	T-40
SDW22338-R50E	86	40		8	19	T-40
SDW22438-R50E	111	37		8	19	T-40
SDW22458-R50E	117	37		8	19	T-40
SDW22500-R50E	127	40		8	19	T-40
SDW22600-R50E	152	37		8	19	T-40
SDW22638-R50E	162	37		8	19	T-40
SDW22634-R50E	172	40		8	19	T-40

Właściwości charakterystyczne produktu

Referencje	Charakterystyczny moment uplastycznienia - M_y,k [M_y.k] [Nm]	Parametr charakterystycznej wytrzymałości na wyrywanie - fax,k,90° [f_ax.k.90°] [N/mm²]	Parametr charakterystycznej wytrzymałości na przeciąganie łba - fhead,k [f_head.k] [N/mm²]	Charakterystyczna wytrzymałość na rozciąganie - ftens,k [f_tens.k] [kN]	Charakterystyczna wytrzymałość na skręcanie - ftor,k [f_tor.k] [Nm]	Współczynnik oporu wkręcania
SDW22258-R50E	17.4	13.2	21.4	21.4	24.2	4.5
SDW22300-R50E	17.4	13.2	21.4	21.4	24.2	4.5
SDW22338-R50E	17.4	13.2	21.4	21.4	24.2	4.5
SDW22438-R50E	17.4	13.2	21.4	21.4	24.2	4.5
SDW22458-R50E	17.4	13.2	21.4	21.4	24.2	4.5
SDW22500-R50E	17.4	13.2	21.4	21.4	24.2	4.5
SDW22600-R50E	17.4	13.2	21.4	21.4	24.2	4.5
SDW22638-R50E	17.4	13.2	21.4	21.4	24.2	4.5
SDW22634-R50E	17.4	13.2	21.4	21.4	24.2	4.5

Instalacja

Montaż

Wiercenie wstępne zwykle nie jest wymagane. Śruby SDW mogą być instalowane przez elementy stalowe kratownicy zgodnie z zatwierdzeniem projektanta kratownicy.
Wkręć wkręt, tak aby szpic był lekko zagłębiony w drewnie, aby zapewnić prawidłowe wkrecanie.

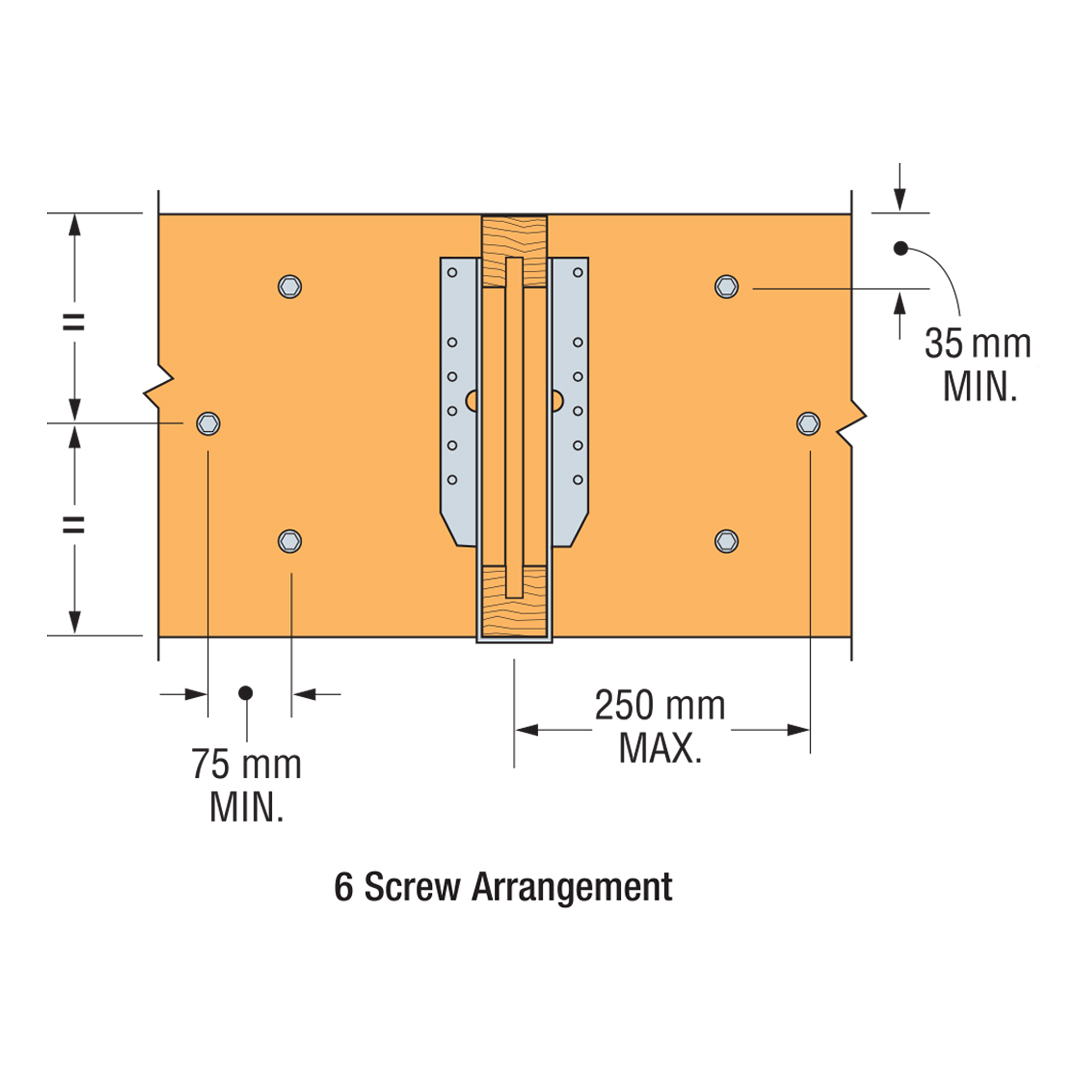

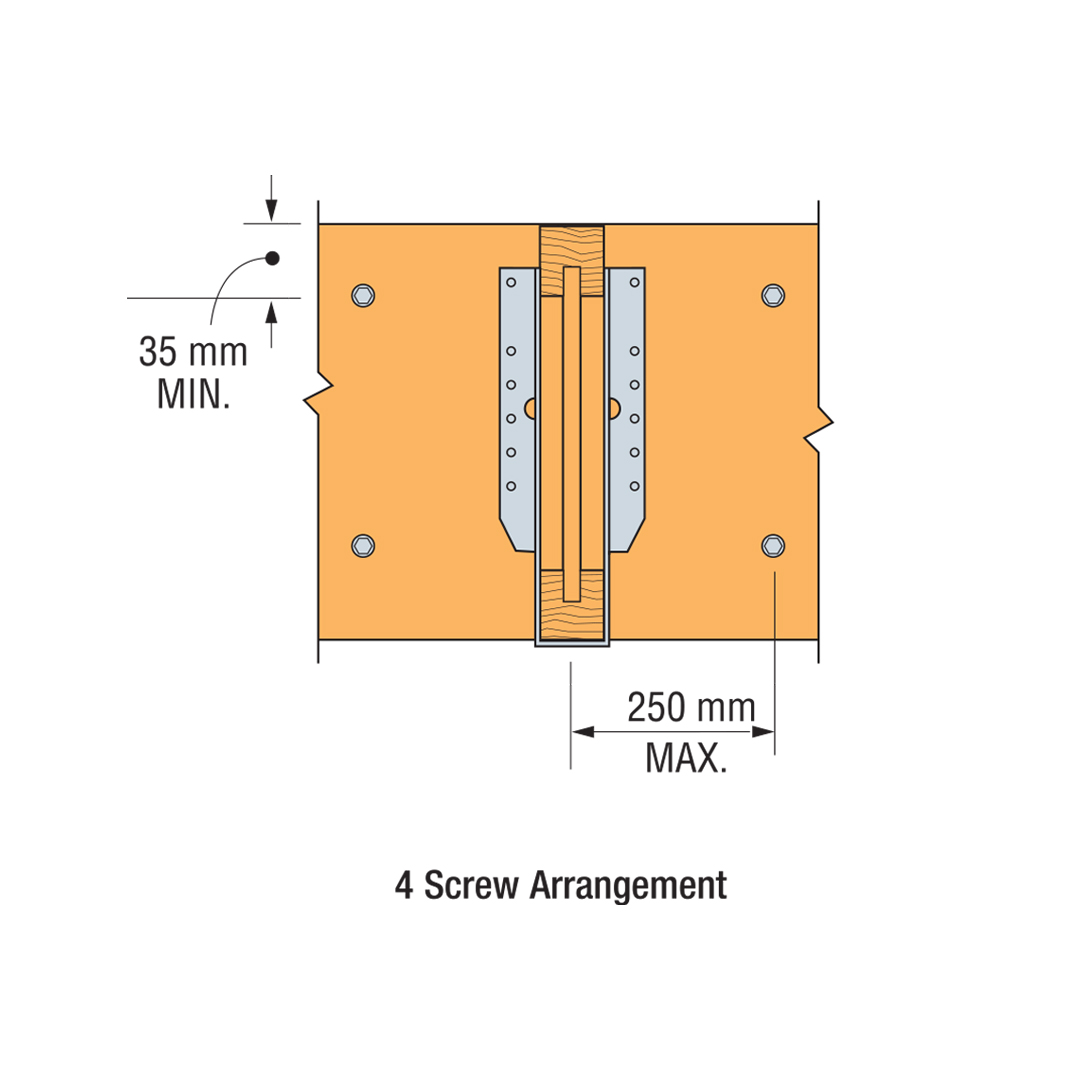

Rozstaw poszczególnych wkrętów oraz ich lokalizacje można regulować do 75 mm, aby uniknąć konfliktów z innym elementem lub rozwarstwieniem drewna.

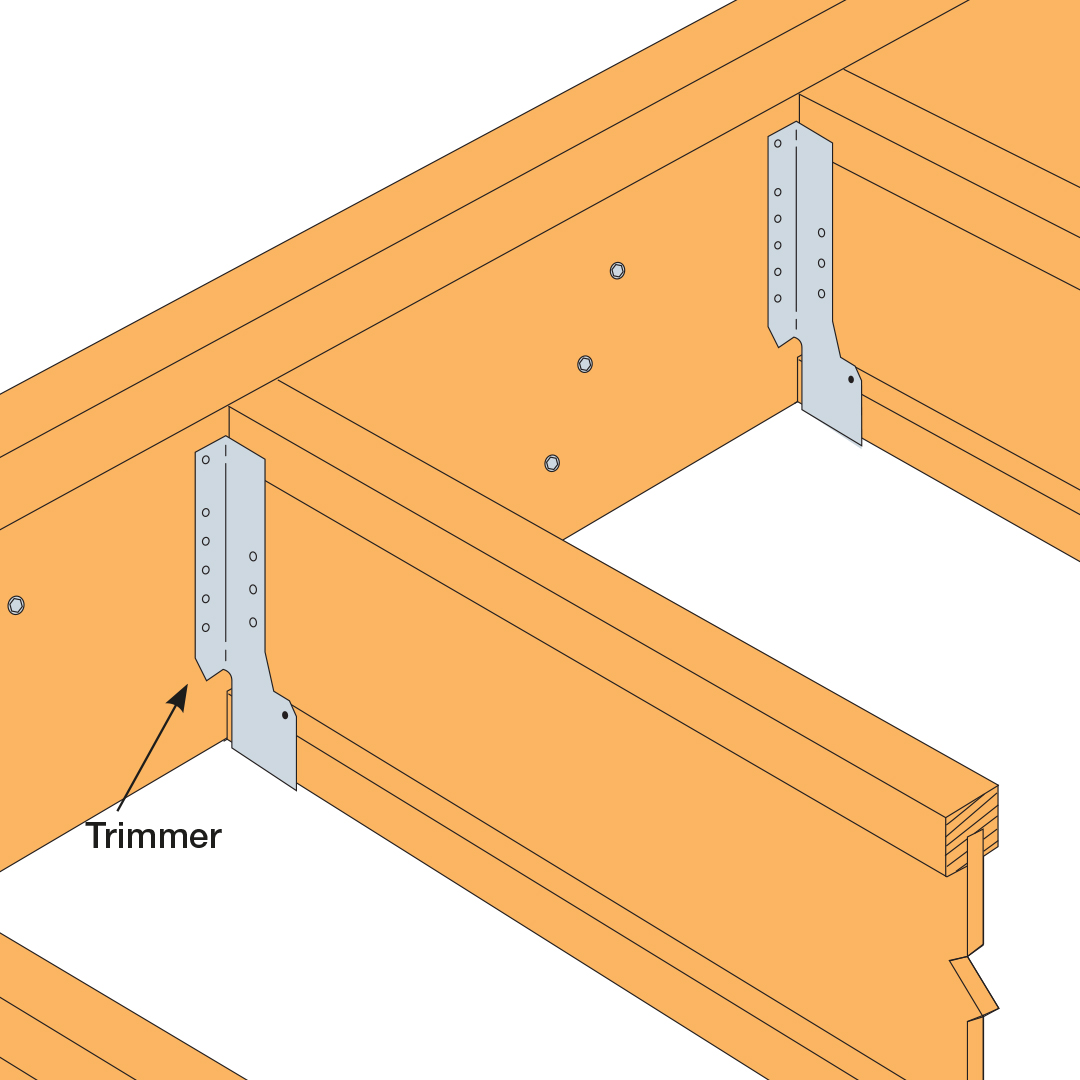

Łączenie ścian szkieletowych

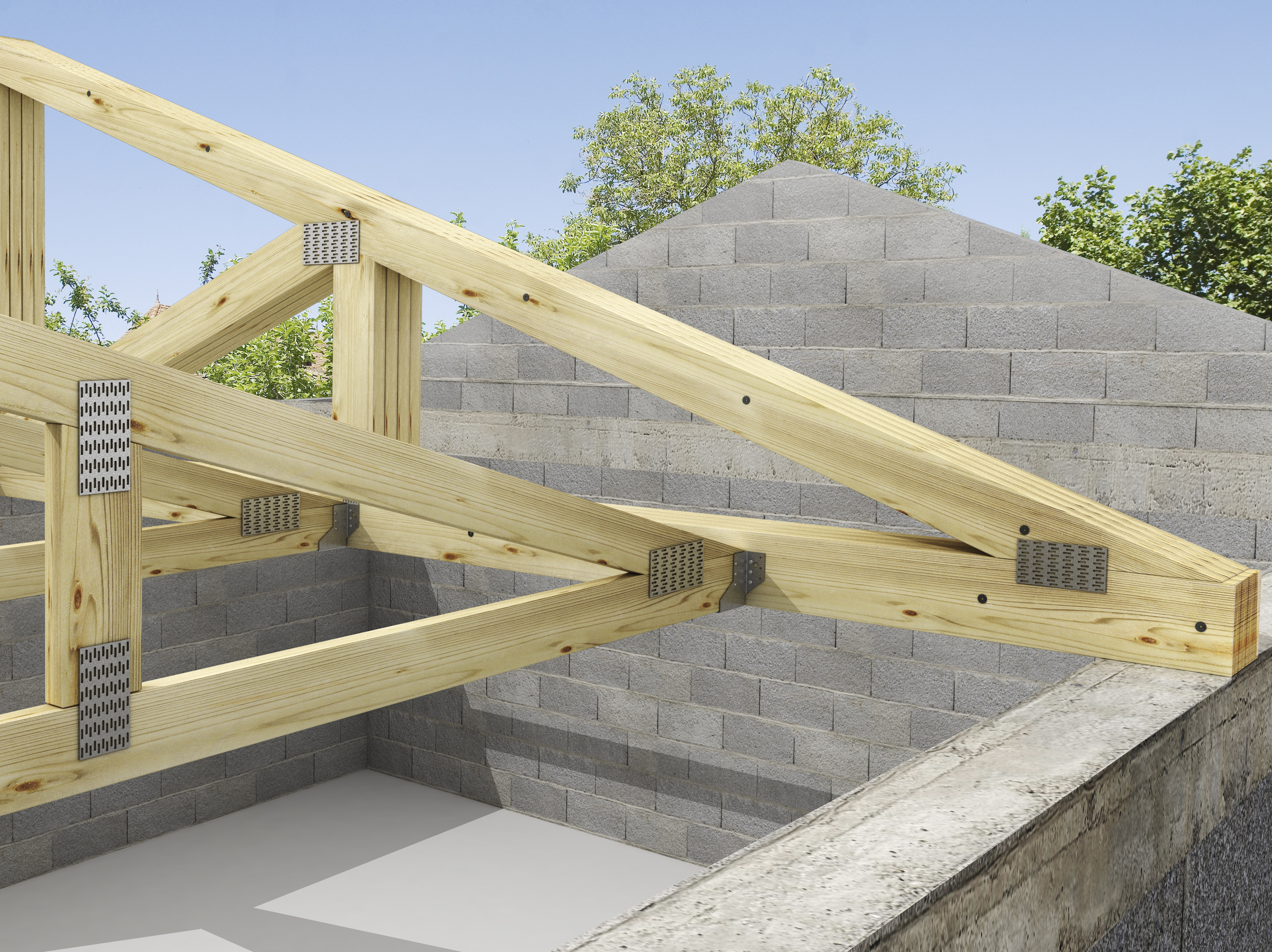

Montaż wiązarów

Wzmocnienie ścian szkieletowych
