C10

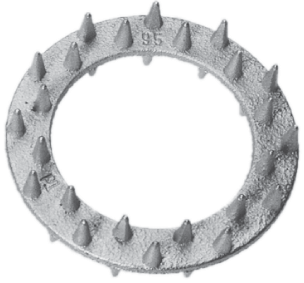

Pierścień kolczasty dwustronny GEKA

Pierścienie kolczaste GEKA pozwalają zaprojektować połączenie z użyciem mniejszej ilości śrub ściągających i dzięki temu zachować odpowiednie odległości miedzy śrubami i od krawędzi drewna. Sprawdzają się zarówno w połączeniu elementów drewnianych (GEKA dwustronny) jak i połączeniu elementu drewnianego ze stalowym elementem (GEKA jednostronny).

Karta techniczna

Oznaczenie CE

Klasa użytkowania 2

Szczegóły produktu

Obrazy

Właściwości

Materiał

Żeliwo ciągliwe EN-350-1-GJMB-350-10
(Materiał nr PL-JM1130) zgodnie z normą EN 1562

Zastosowanie

Połączenie

Belka - Belka
Element główny:
drewno lite, drewno kompozytowe, drewno klejone warstwowo
Element drugorzędny:
drewno lite, drewno kompozytowe, drewno klejone warstwowo

Zastosowanie

Dowolne połączenie z drewnem

Dane techniczne

Wymiary

Wymiary złącza

Referencje	Wymiary i otwory [mm]
Referencje	d_c	d₁	h_c	t
C10-50	50	30.5	27	3
C10-65	65	35.5	27	3
C10-80	80	49.5	27	3
C10-95	95	65.5	27	3
C10-115	115	85.5	27	3

Nosności

Referencje	Nośność charakterystyczna [kN]
Referencje	R_c,k
C10-50	8.8
C10-65	13.1
C10-80	17.9
C10-95	23.1
C10-115	30.8

Nośności pierścieni okreslone zostały zgodnie z zasadami zawartymi w Eurokodzie 5.

Dla okreslenia nośności połączenia należy dodać nosność pierćienia i nośność śruby.

Wymiary - Geka dwustronne C10

Referencje	Typ	Wymiary
		Średnica		Wysokość		Grubość
		Zewnętrzna	Otwór centralny	Ząb	Razem	t [mm]
		d_c [mm]	d₁ [mm]	h₁ [mm]	h_c [mm]	t [mm]
C10-50	C10	50	30.5	12	27	3
C10-65	C10	65	35.5	12	27	3
C10-80	C10	80	49.5	12	27	3
C10-95	C10	95	65.5	12	27	3
C10-115	C10	115	85.5	12	27	3

Minimalne odległości i nośności charakterystyczne

Referencje	Typ	Wybrana grubość drewna		Minimalne odległości						Nośność charakterystyczna na ścinanie (bez uwzględnienia śruby)
		t₁ [mm]	t₂ [mm]	Rozstaw równolegle do włókien	Rozstaw prostopadle do włókien	Od końca obciążonego	Od końca nieobciążonego	Od boku nieobciążonego	Od boku obciążonego	R_v.k [kN]
		t₁ [mm]	t₂ [mm]	a_1 α=0° [mm]	a₂ [mm]	a_3.t [mm]	a_3.c α=90° [mm]	a_4.t α=90° [mm]	a_4.c [mm]	R_v.k [kN]
C10-50	C10	36	60	100	60	100	100	40	30	8.8
C10-65	C10	36	60	130	78	130	130	52	39	13.1
C10-80	C10	36	60	160	96	160	160	64	48	17.8
C10-95	C10	36	60	190	114	190	190	76	57	23.1
C10-115	C10	36	60	230	138	230	230	92	69	30.8

Nośności charakterystyczne zostały okreslone z godnie z zasadami zawartywmi w Eurokodzie 5.

Nosność pierścieni jest podana bez udziału śruby.
