KOT

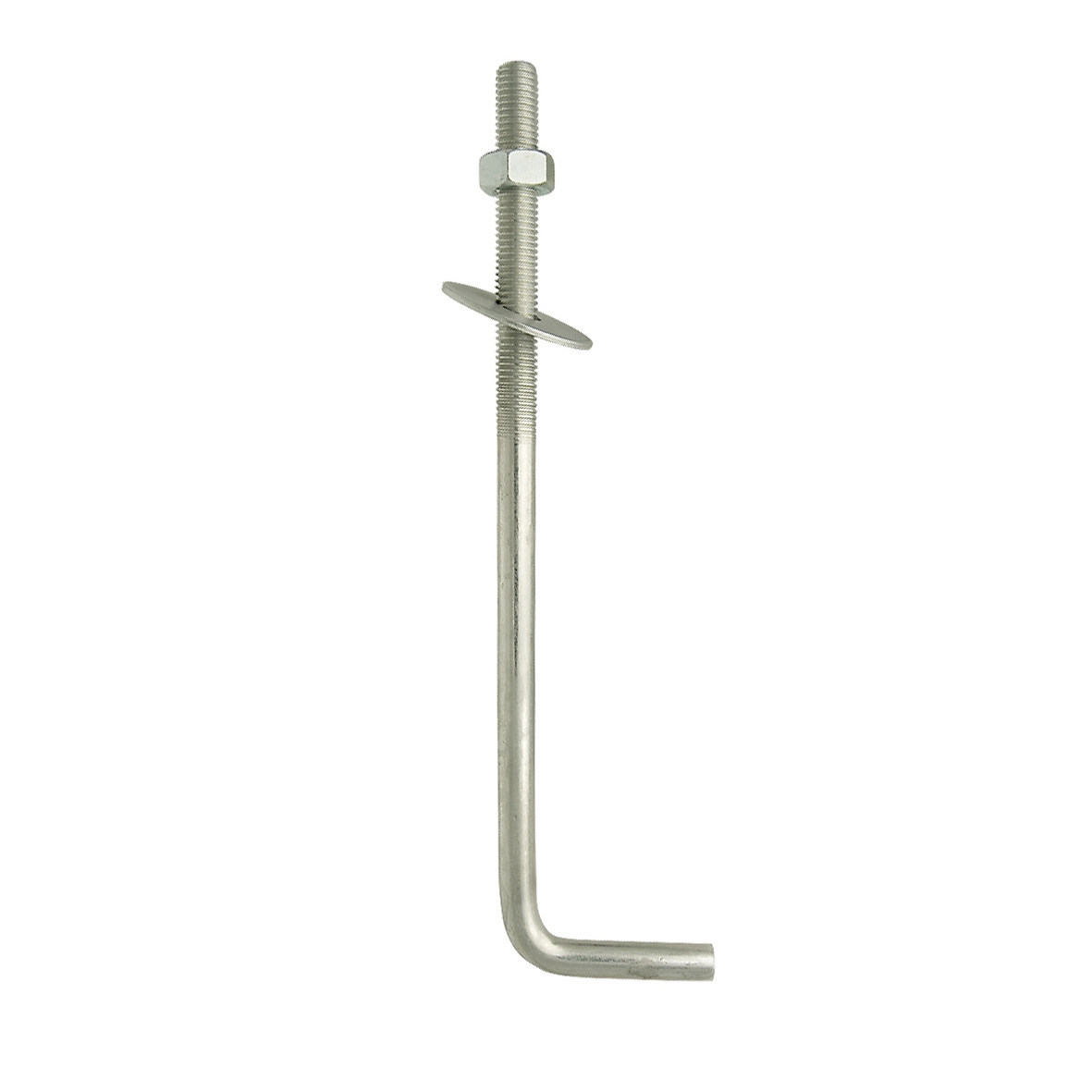

Kotwa fundamentowa

Kotwa fundamentowa KOT zwana także kotwą fajkową lub kotwą do murłaty stosowana jest do zakotwienia drewnianego elementu w betonie.

Klasa użytkowania 2

Stal ocynkowana ogniowo metodą Sendzimira

Ocynk elektrolityczny7µm

Szczegóły produktu

Głównie stosowana jest do kotwienia murłaty do wieńca w więźbach dachowych lub podwaliny do fundamentu w budynkach szkieletowych. Zatapiana jest w świeżej mieszance betonowej.

Referencje	Wymiary łącznika [mm]				Parametry charakterystyczne produktu
	Ø	L	A	Nominalna powierzchnia przekroju czynnego - A_s [mm²]	Klasa wytrzymałości 5.8 wg. PN-EN ISO 898-1:2013
	Ø	L	A	Nominalna powierzchnia przekroju czynnego - A_s [mm²]	Min. wytrzymałość na rozciąganie - R_m,min [Mpa]	Min. siła zrywająca - P = A_s x R_m,min [kN]
KOT12200	12	200	520	84.3	520	43.8
KOT12250		250	520	84.3	520	43.8
KOT12300		300	520	84.3	520	43.8
KOT12350		350	520	84.3	520	43.8
KOT12400		400	520	84.3	520	43.8
KOT12450		450	520	84.3	520	43.8
KOT12500		500	520	84.3	520	43.8
KOT12550		550	520	84.3	520	43.8
KOT14200	14	200	520	115	520	59.8
KOT14250		250	520	115	520	59.8
KOT14300		300	520	115	520	59.8
KOT14350		350	520	115	520	59.8
KOT14400		400	520	115	520	59.8
KOT14450		450	520	115	520	59.8
KOT14500		500	520	115	520	59.8
KOT14550		550	520	115	520	59.8
KOT16200	16	200	520	520	520	81.6
KOT16250		250	520	520	520	81.6
KOT16300		300	520	520	520	81.6
KOT16350		350	520	520	520	81.6
KOT16400		400	520	520	520	81.6
KOT16450		450	520	520	520	81.6
KOT16500		500	520	520	520	81.6
KOT16550		550	520	520	520	81.6
