Klips przewiązek

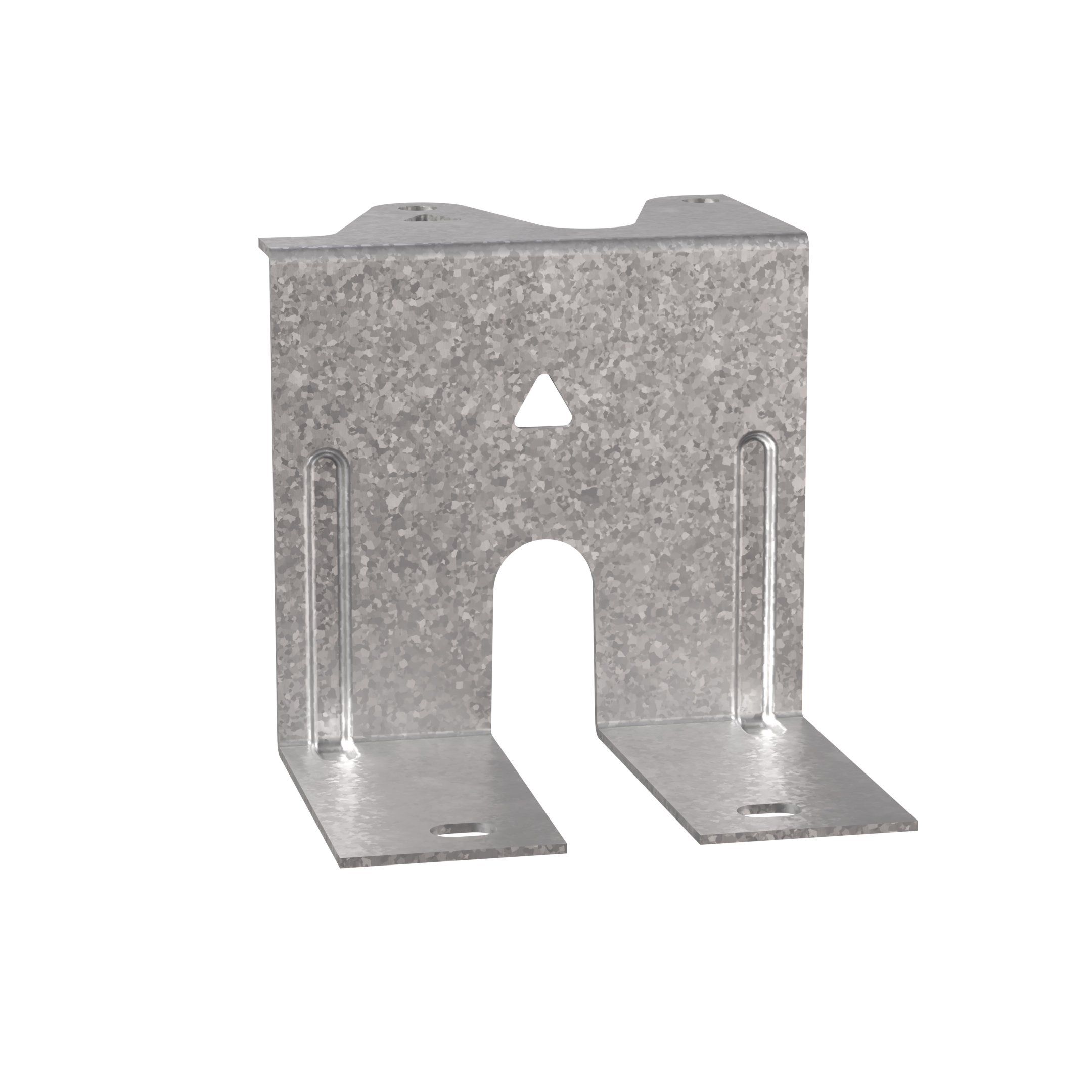

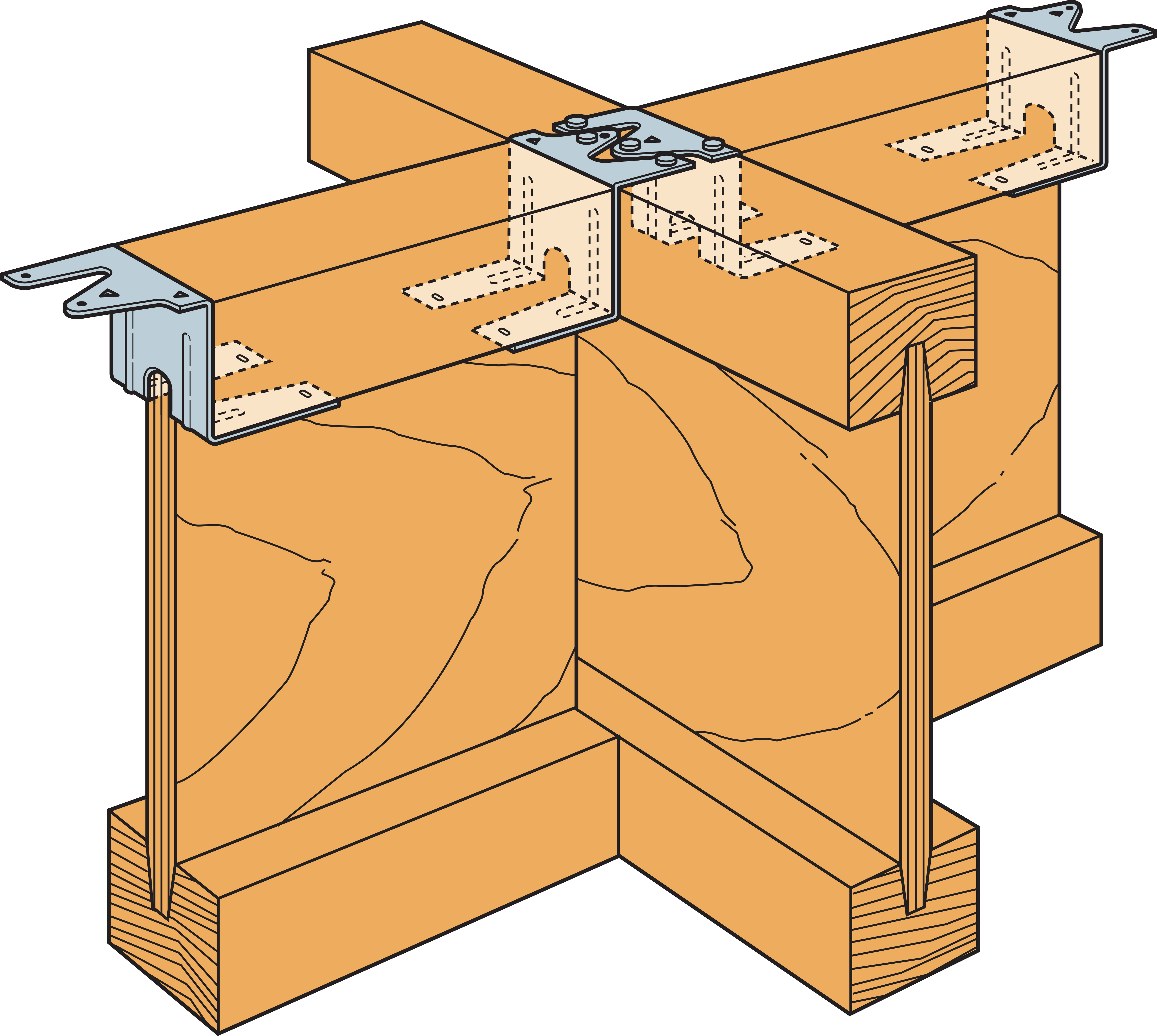

Klipsy ZS belki dwuteowej stosuje się do montażu przewiązek lub łat między belkami stropowymi. Zostały zaprojektowane w taki sposób aby można było je montować po zamontowaniu belek stropowych. Para klipsów ZS po obu stronach belki stropowej nie koliduje se sobą. Wybierając odpowiedni klips ZS należy zwrócić uwagę aby wymiar klipsa B był równy wysokości przekroju pasa górnego belki dwuteowej.

Karta techniczna

Oznaczenie CE

ETA

Klasa użytkowania 2

Cynkowane ogniowo metodą Sendzimira 20µm

Szczegóły produktu

Obrazy

Właściwości

Materiał

Gatunek Stali:
Stal S250GD
Grubość blachy 1,2 mm
Ochrona antykorozyjna:
Cynkowana ogniowo metodą Sendzimira Z 275 g/m2 (20 µm)

Zalety

Obliczone statycznie
Mocne i trwałe połączenia
Optymalny uklad otworów
Prosty montaż

Dane techniczne

Wymiary

Nośność charakterystyczna

Referencje	Łączniki	Nośność charakterystyczna [kN]
Referencje	Łączniki	C24	I-Beam
ZS30N	4 ø3.75x30	3.6	3.8
ZS35N	4 ø3.75x30	3.6	3.8
ZS38N	4 ø3.75x30	3.6	3.8
ZS45N	4 ø3.75x30	3.6	3.8
ZS47N	4 ø3.75x30	3.6	3.8

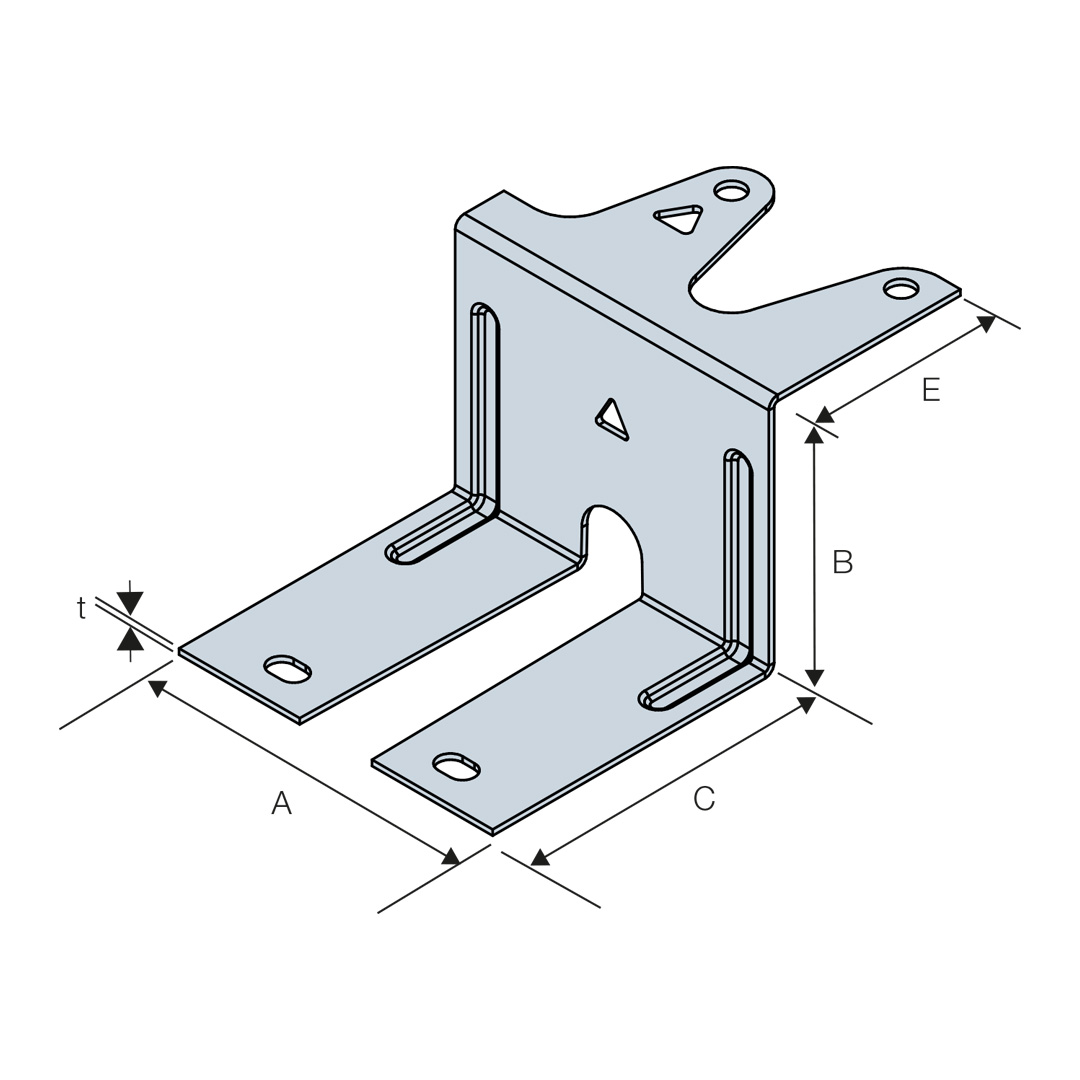

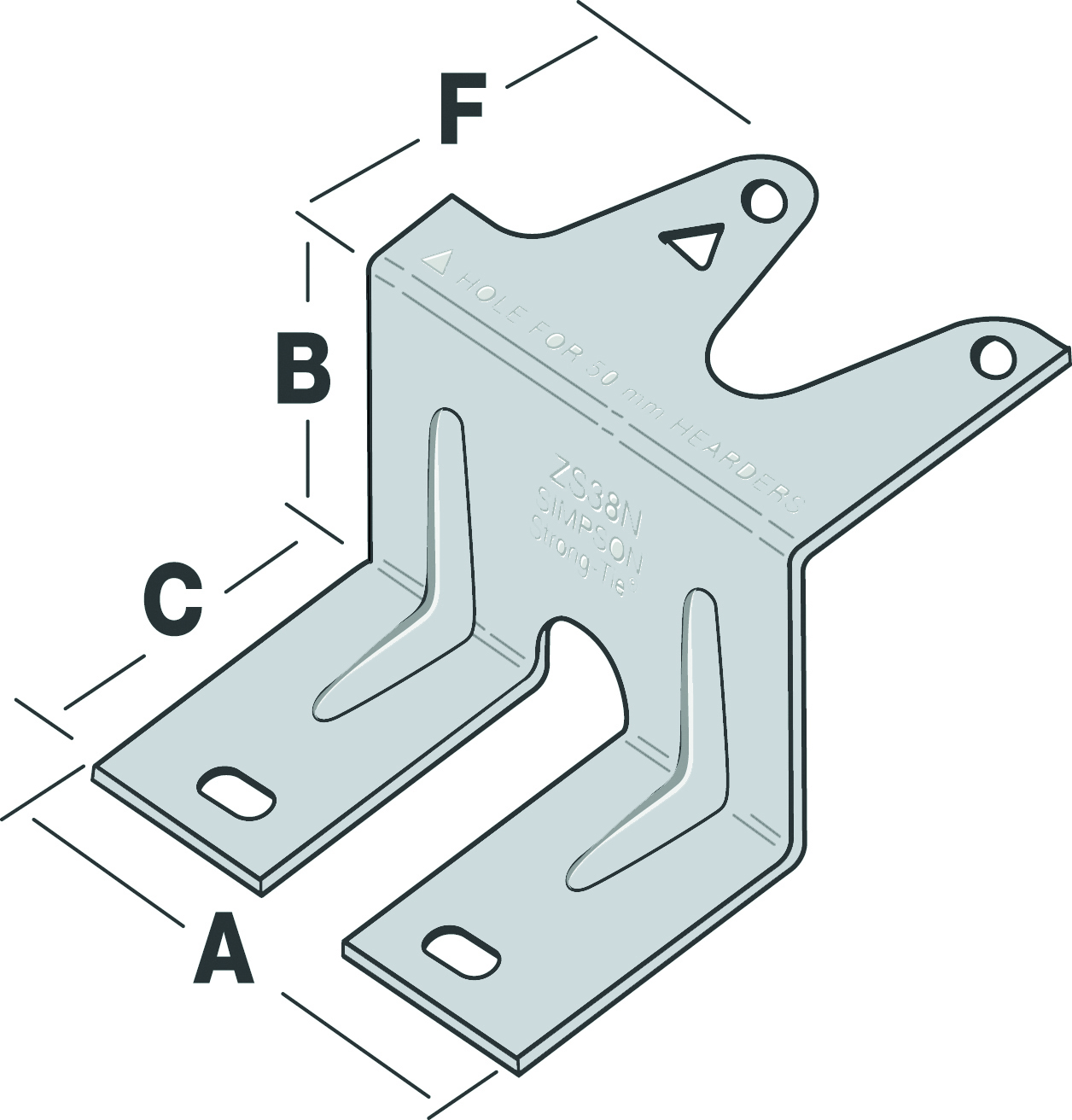

Wymiary złącza

Referencje	Wymiary [mm]					Otwory [ø]
Referencje	A	B	C	F	Grubość	Otwory [ø]
ZS30N	52	30	54	31	0.9	4
ZS35N	52	35	49	31	0.9	4
ZS38N	52	38	46	31	0.9	4
ZS45N	52	45	39	31	0.9	4
ZS47N	52	47	37	31	0.9	4

Instalacja

Montaż

Mocowanie i Montaż

Mocowanie do drewna:
Mocować gwoździami N3.75x30
Nie należy (poza kilkoma wyjątkami) stosować gwoździ pierścieniowych CNA4,0 ponieważ mają one tendencje do rozwarstwiania pasów belek dwuteowych.

Montaż:

Przygotwać potrzebną ilość klipsów do przewiązek i gwoździ.

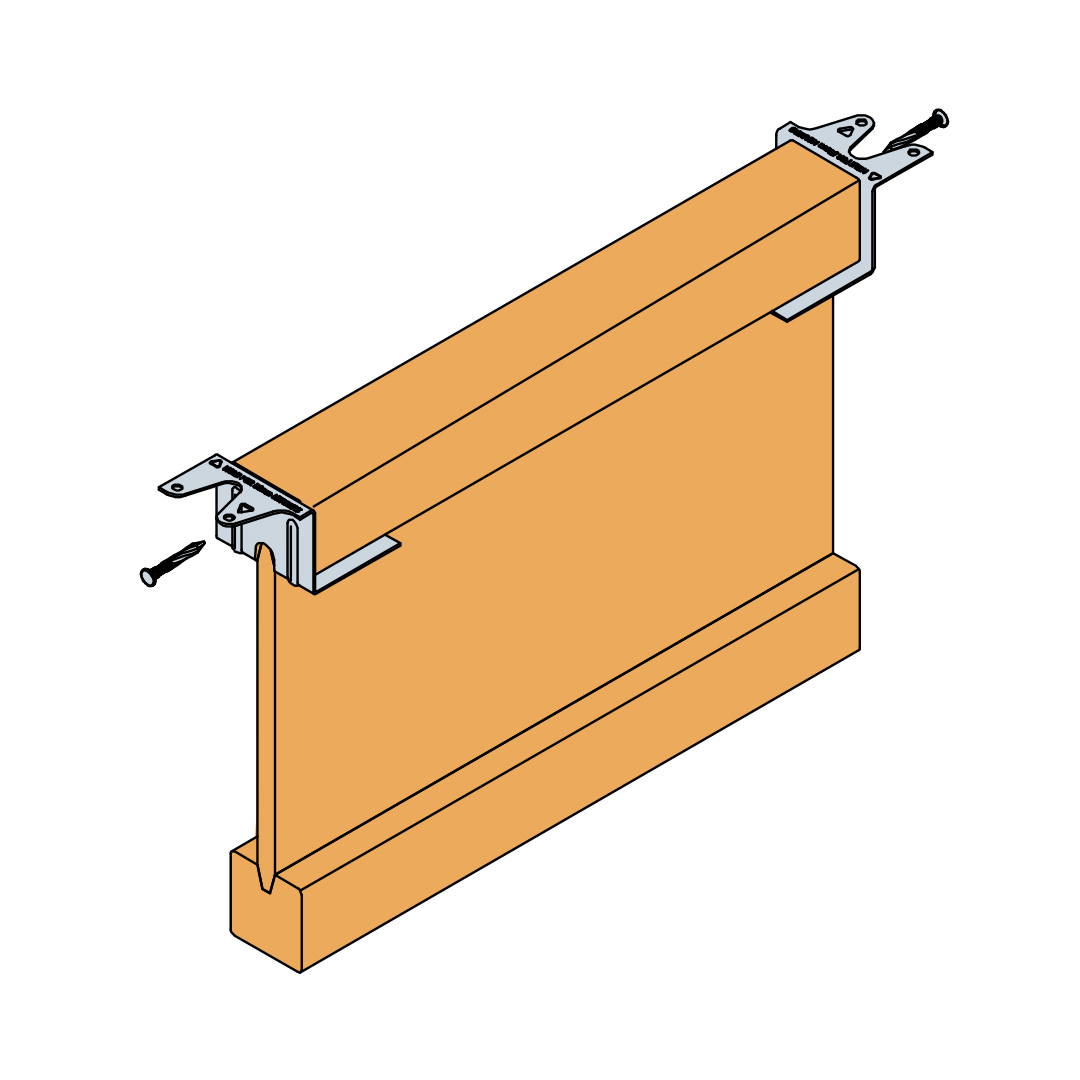

Dociąć przewiązkę na żądany wymiar uwzględniając grubość klipsa. Za pomocą gwoździ N3.75x30 przymocować klips do przewiązki (belki dwuteowej) dłuższym ramieniem od spodu belki.
Wsunąć przeiwiązkę pomiędzy belki dwuteowe i przybić do pasa górnego za pomocą gwoździ N3.75x30

Installation

Use all specified fasteners

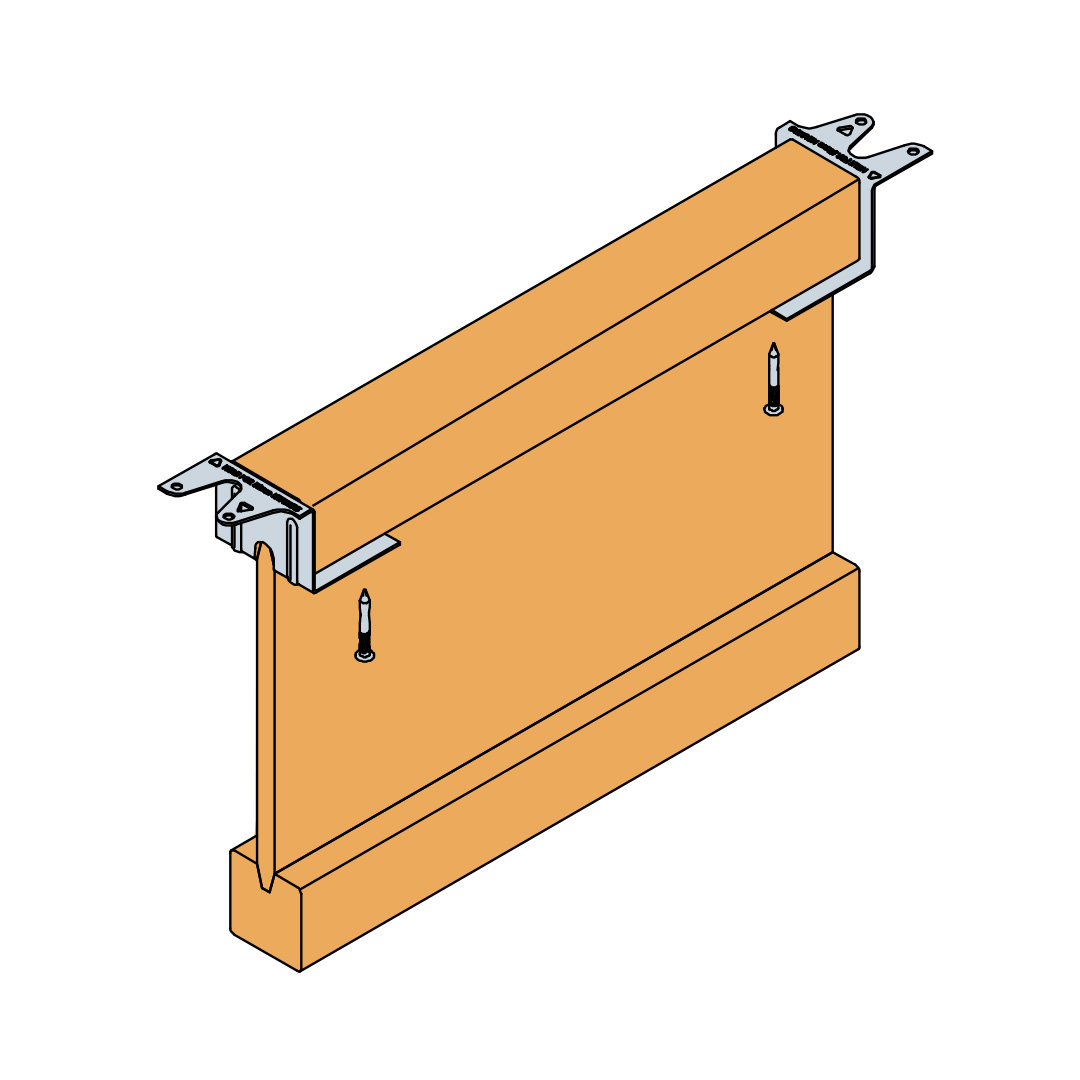

Nail to underside of the noggin

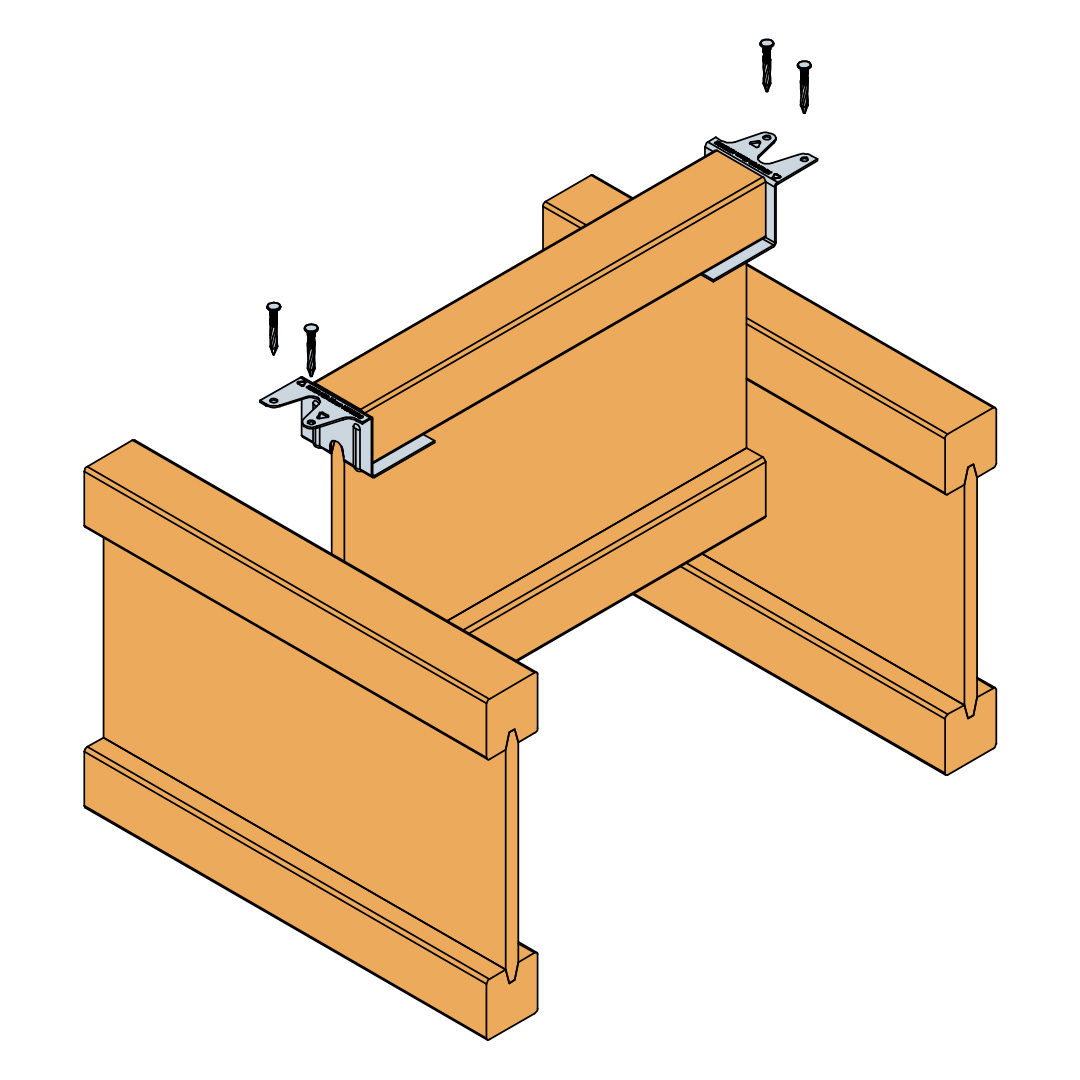

Place top flange onto header beam and nail in place

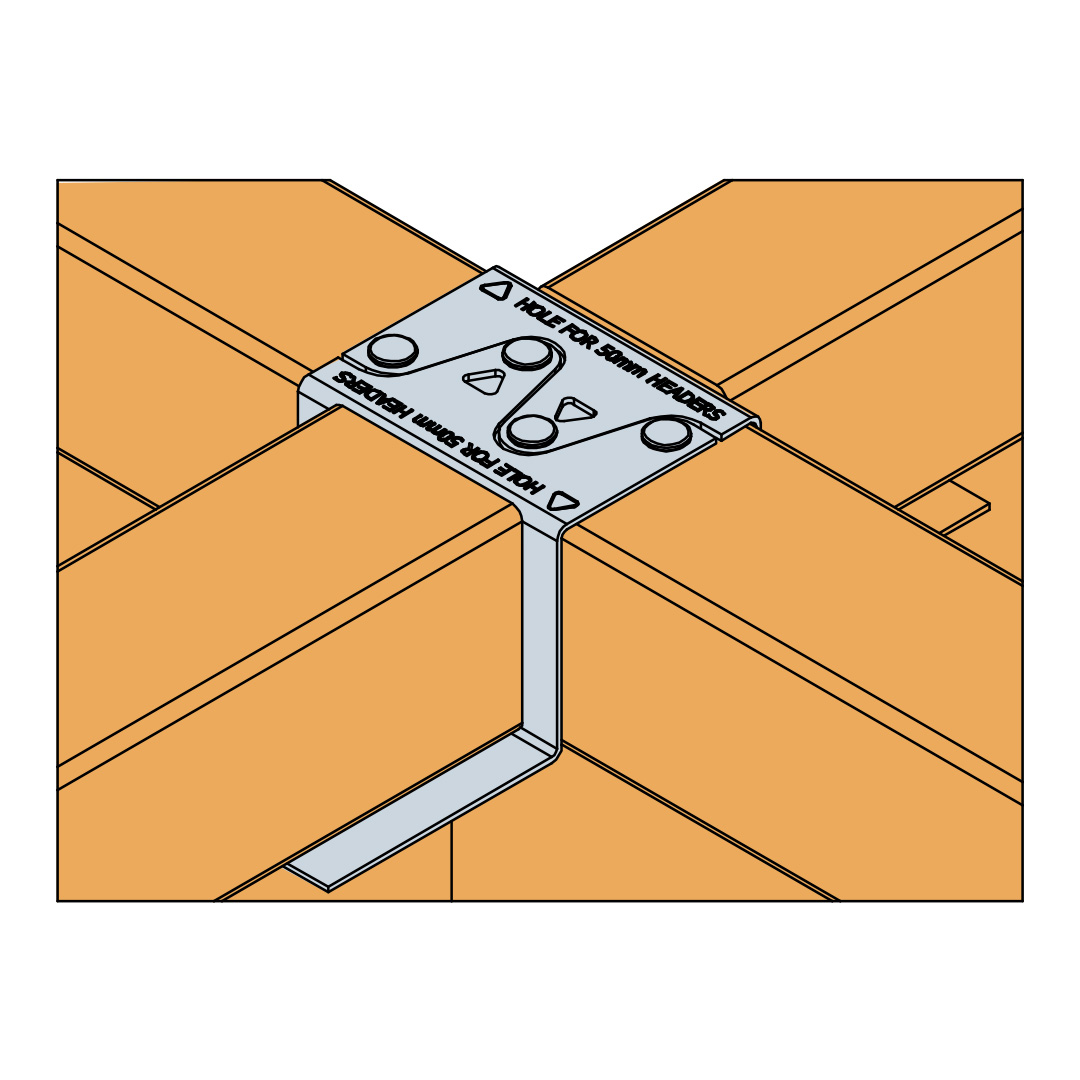

ZS clips interlock allowing back-to-back installation on any I-joist header width. Triangular holes prevent header nails from lining up
