C1 - C5

Bulldog dwustronny

Pierścienie kolczaste Bulldog pozwalają zaprojektować połączenie z użyciem mniejszej ilości śrub ściągających i dzięki temu zachować odpowiednie odległości miedzy śrubami i od krawędzi drewna. Sprawdzają się zarówno w połączeniu elementów drewnianych (Bulldog dwustronny) jak i połączeniu elementu drewnianego ze stalowym elementem (Bulldog jednostronny).

Karta techniczna

Oznaczenie CE

Klasa użytkowania 3

Środowisko zewnętrzne

Ocynkowane

Szczegóły produktu

Obrazy

Właściwości

Materiał

Gatunek Stali:

HC340LA
DX51D

Ochrona antykorozyjna:

Stal ocynkowana ogniowo metodą zanurzeniową grubość cynku ≥45
Stal ocynkowana elektrolitycznie Z 275 g/m2 (20 µm)

Zalety

Umożliwia demontaż
Obróbka drewna nie jest konieczna
Szeroki zakres asortymentu
Mocne i trwałe połączenia

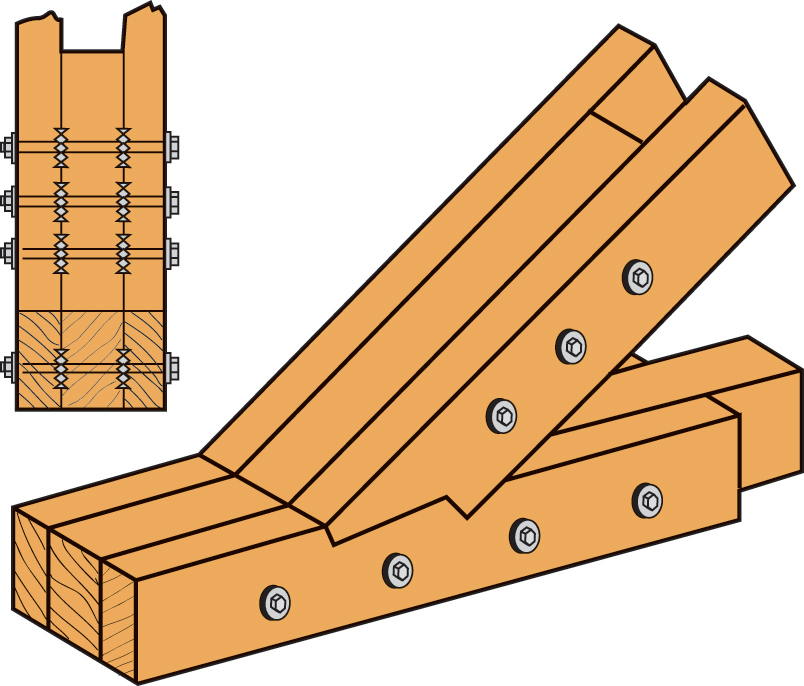

Zastosowanie

Połączenie

Belka - Belka
Element główny:
drewno lite, drewno kompozytowe, drewno klejone warstwowo, stal.
Element drugorzędny:
drewno lite, drewno kompozytowe, drewno klejone warstwowo.

Zastosowanie

Stosowane do połączenia elementów drewnianych dla zwiększenia nośności połączenia śrubowego w elementach konstrukcyjnych.

Dane techniczne

Wymiary

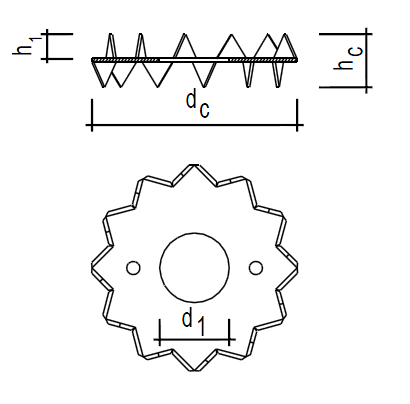

Wymiary - pierścienie okrągłe dwustronne C1

Referencje	Typ	Wymiary [mm]					Ilość w opk.
		Średnica		Wysokość		Grubość
		Zewnętrzna	Otwór centralny	Ząb	Razem	t
		d_c	d₁	h₁	h_c	t
C1-50	C1	50	17	6	13	1	200
C1-62-B	C1	62	21	7.4	16	1.2	100
C1-75-B	C1	75	26	9.1	19.5	1.3	100
C1-50G-B	C1	50	17	6	13	1	200
C1-62G-B	C1	62	21	7.4	16	1.2	100
C1-75G-B	C1	75	26	9.1	19.5	1.3	100
C1-95G-B	C1	95	33	11.3	24	1.4	40
C1-117G-B	C1	117	48	14.3	30	1.5	25
C1-140G-B	C1	140	60	14.5	31	2	25
C1-165G-B	C1	165	70	15.5	33	2	25

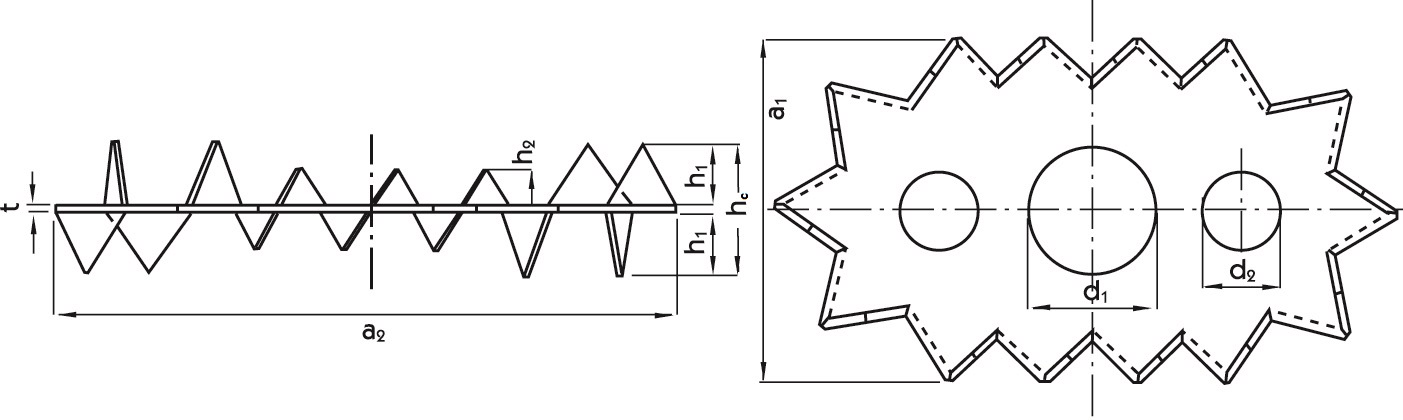

Wymiary - pierścienie owalne dwustronne C3

Referencje	Typ	Wymiary [mm]							Ilość w opk.
		Średnica		Wysokość		Grubość	a₁ [mm]	a₂ [mm]
		Otwór centralny	Otwory boczne	Ząb	Razem	t
		d₁	d₂	h₁	h_c	t
C3-73/130G-B	C3	26	16	13.3	28	1.5	73	130	50

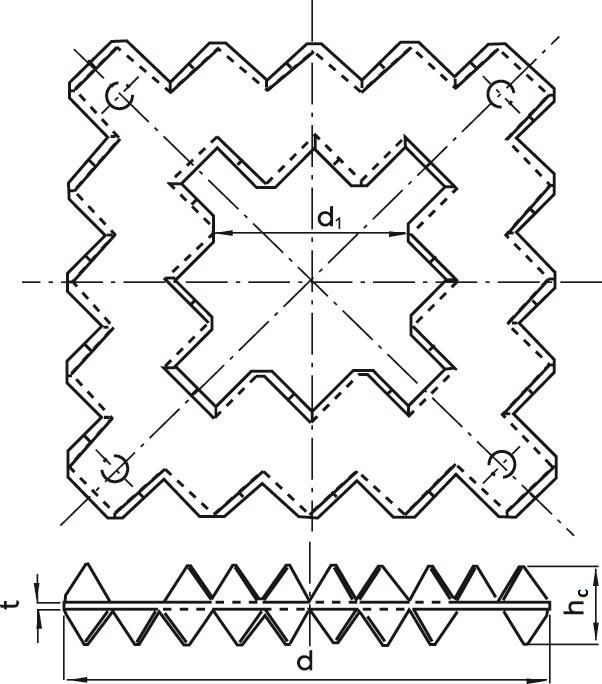

Wymiary - pierścienie kwadratowe dwustronne C5

Referencje	Typ	Wymiary [mm]					Ilość w opk.
		Średnica		Wysokość		Grubość
		Zewnętrzna	Otwór centralny	Ząb	Razem	t
		d_c	d₁	h₁	h_c	t
C5-100G-B	C5	100	40	7.3	16	1.4	50
C5-130G-B	C5	130	52	9.3	20	1.5	25

Minimalne odległości i nośności charakterystyczne

Referencje	Typ	Wybrana grubośc drewna		Odległości minimlne						Charakterystyczna nośnośc na ścinanie (bez uwzględnienia śruby)
		t₁ [mm]	t₂ [mm]	Rozstaw równolegle do włókien	Rozstaw prostopadle do włókien	Od końca obciążonego	Od końca nieobciążonego	Od boku obciążonego	Od boku nieobciążonego	R_v.k [kN]
		t₁ [mm]	t₂ [mm]	a_1 α=0° [mm]	a₂ [mm]	a_3.t [mm]	a_3.c α=90° [mm]	a_4.t α=90° [mm]	a_4.c [mm]	R_v.k [kN]
C1-50	C1	18	30	75	60	75	75	40	30	6.3
C1-62-B	C1	23	37	93	75	93	93	50	38	8.7
C1-75-B	C1	28	46	113	90	113	113	60	45	11.6
C1-50G-B	C1	18	30	75	60	75	75	40	30	6.3
C1-62G-B	C1	23	37	93	75	93	93	50	38	8.7
C1-75G-B	C1	28	46	113	90	113	113	60	45	11.6
C1-95G-B	C1	34	57	143	114	143	143	76	57	16.6
C1-117G-B	C1	43	72	176	141	176	176	94	71	22.7
C1-140G-B	C1	44	73	210	168	210	210	112	84	29.8
C1-165G-B	C1	47	78	248	198	248	248	132	99	38.1
C3-73/130G-B	C3	40	67	146	117	146	146	78	59	17.1
C5-100G-B	C5	22	37	150	120	150	150	80	60	18
C5-130G-B	C5	28	47	195	156	195	195	104	78	26.6

Nośności charakterystyczne zostały okreslone z godnie z zasadami zawartywmi w Eurokodzie 5.

Nosność pierścieni jest podana bez udziału śruby.
