BNF

Blacha węzłowa

Blacha wezłowa BNF jest częścią systemu stężenia wiatrowego Simpson Strong-Tie wzmacniającego skrajne połączenie węzła w połaci dachowej.
Opracowane zostały dwa rodzaje blach węzłowych.
Do system stężenia wiatrowego 25 przeznaczonego do stężania konstrukcji małych i średnich więźb dachowych.
Do system stężenia wiatrowego 40 przeznaczonego do stężania konstrukcji dużych więźb dachowych.

Karta techniczna

Oznaczenie CE

ETA

Klasa użytkowania 2

Stal ocynkowana ogniowo metodą Sendzimira

Szczegóły produktu

Obrazy

Właściwości

Materiał

Gatunek Stali: S250GD
Ochrona antykorozyjna: Cynkowana ogniowo metodą SendzimiraZ 275 g/m2 (20 µm)

Zastosowanie

Obsza zastosowań

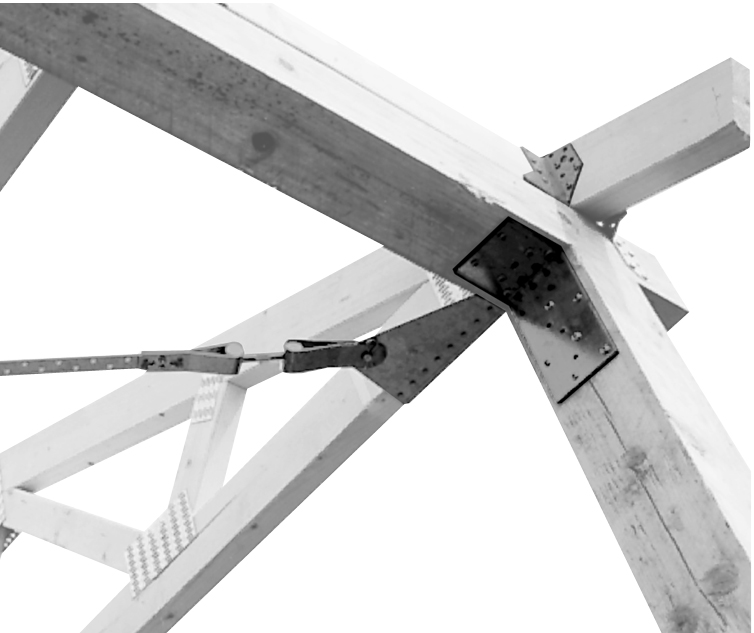

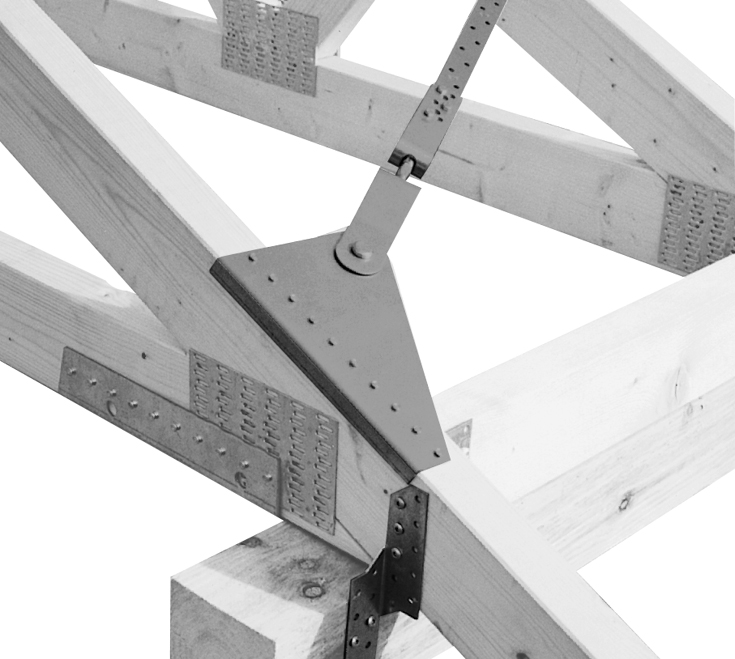

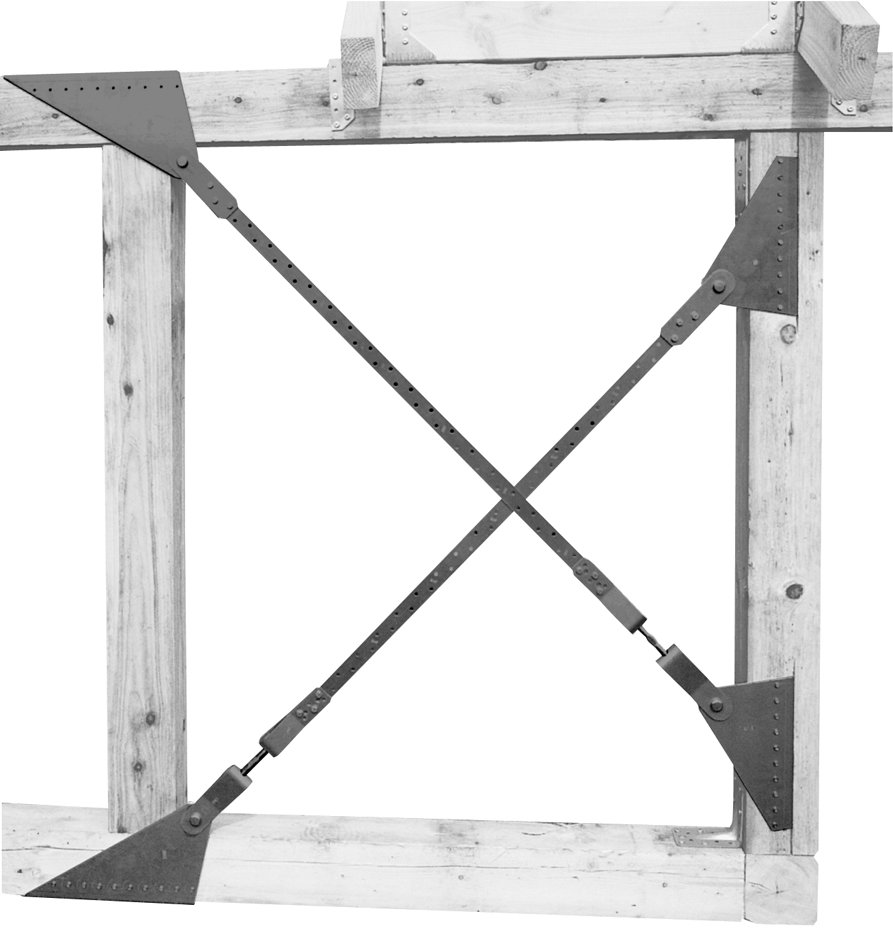

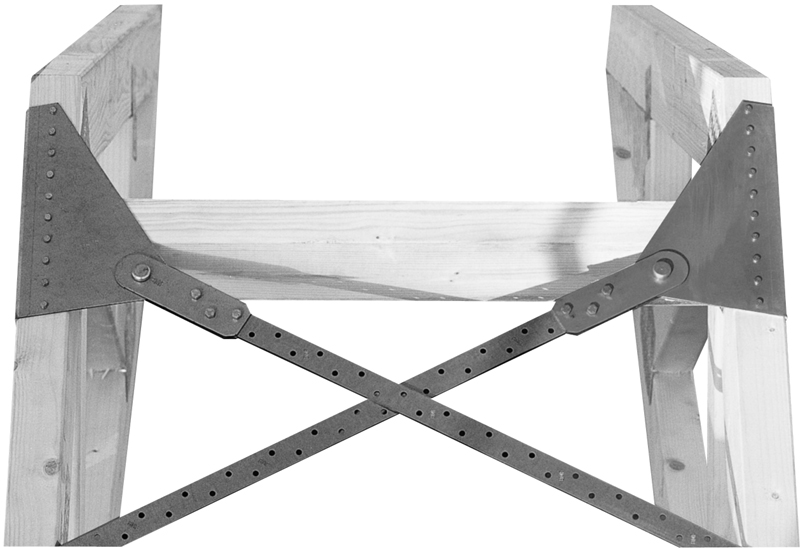

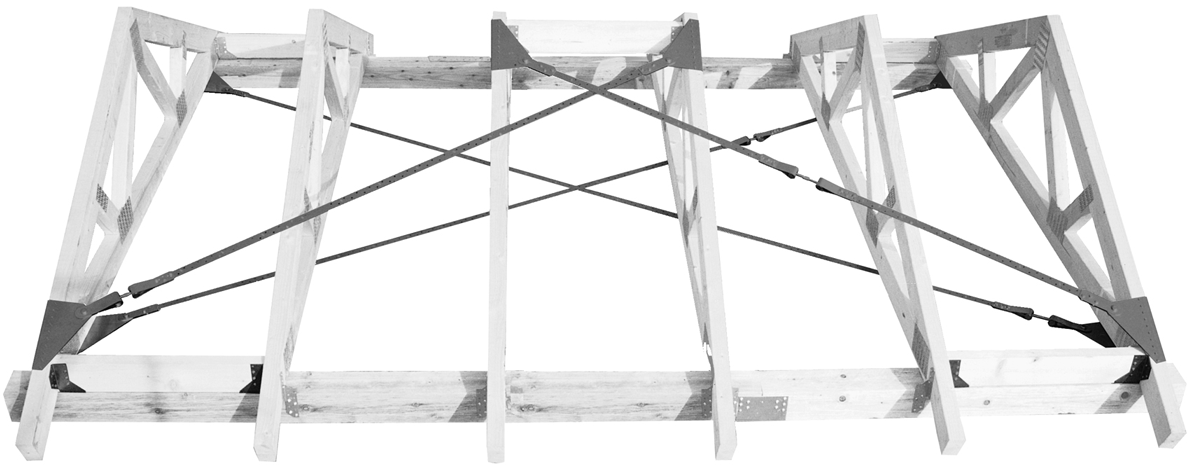

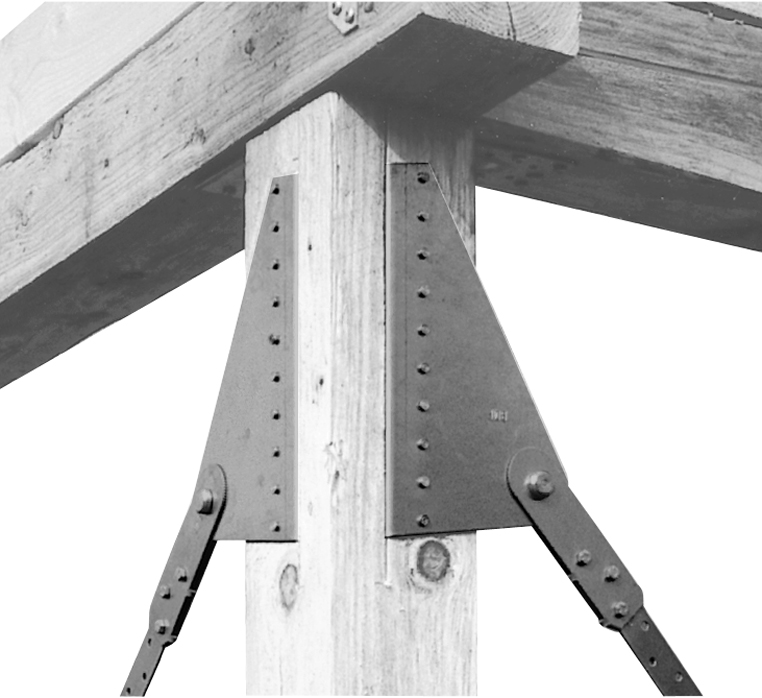

Blacha węzłowa BNFmocowana jest w skrajnych elementach okapowych i kalenicowych tworząc punkty wyjścia do stężenia połaci dachowej. Mocowana tylko do elementu drewnianego.

Dane techniczne

Wymiary

Wymiary złącza

Referencje	Wymiary [mm]				Otwory
Referencje	A	B	C	t	Ø	Ilość
BNF25	218	128	15	2	4 / 12.5	10 + 1
BNF40	262	198	15	2	5 / 21	26 + 1

Nośności charakterystyczne - wariant gwoździowania 1

Referencje	Nośność charakterystyczna R_1,k, mniejsza z:
	Gwoździe lub śruby			Szerokosc drewna - b_min [mm]	Kąt połaczenia z drewnem							Stal
	Bok	Góra	Typ	Szerokosc drewna - b_min [mm]	30°	35°	40°	45°	50°	55°	60°	Stal
BNF25	-	-	-	-	-	-	-	-	-	-	-	-
BNF40	-	7	CNA4,0x50	48	16.5	18.2	19.7	22	24	25.6	25.8	21.4/kmod

Nośności charakterystyczne - wariant gwoździowania 2

Referencje	Nosnosc charakterystyczna R_1,k, mniejsza z:
	Gwoździe lub śruby			Szerokość drewna - b_min [mm]	Kąt połaczenia z drewnem							Stal
	Bok	Góra	Typ	Szerokość drewna - b_min [mm]	30°	35°	40°	45°	50°	55°	60°	Stal
BNF25	-	10	CNA3,1x40	43	15.6	16.7	17.8	18.9	21.3	21.6	21	13.7/kmod
BNF40	-	13	CNA4,0x50	58	26.6	26.3	24.4	35.6	26.8	35.1	31.7	21.4/kmod

Aprobaty i Deklaracje

Deklaracja Właściwości Użytkowych (DoP)

pl-dop-e10-0440-05.pdf (163.38 KB)

2020-01-08

pl-dop-e10-0440-issue-4.pdf (163.52 KB)

2018-03-08

pl-dop-e10-0440-issue-3-2.pdf (159.42 KB)

2013-05-28

pl-dop-e10-0440-issue-2.pdf (110.14 KB)

2013-03-01

pl-dop-e10-0440-issue-1.pdf (110.21 KB)

Aprobaty Techniczne (ETA)

eta-10-0440-2020-11-12.pdf (3.03 MB)

2018-02-06

eta100440-sst-roof-connectors-r4-2019.pdf (3.13 MB)
