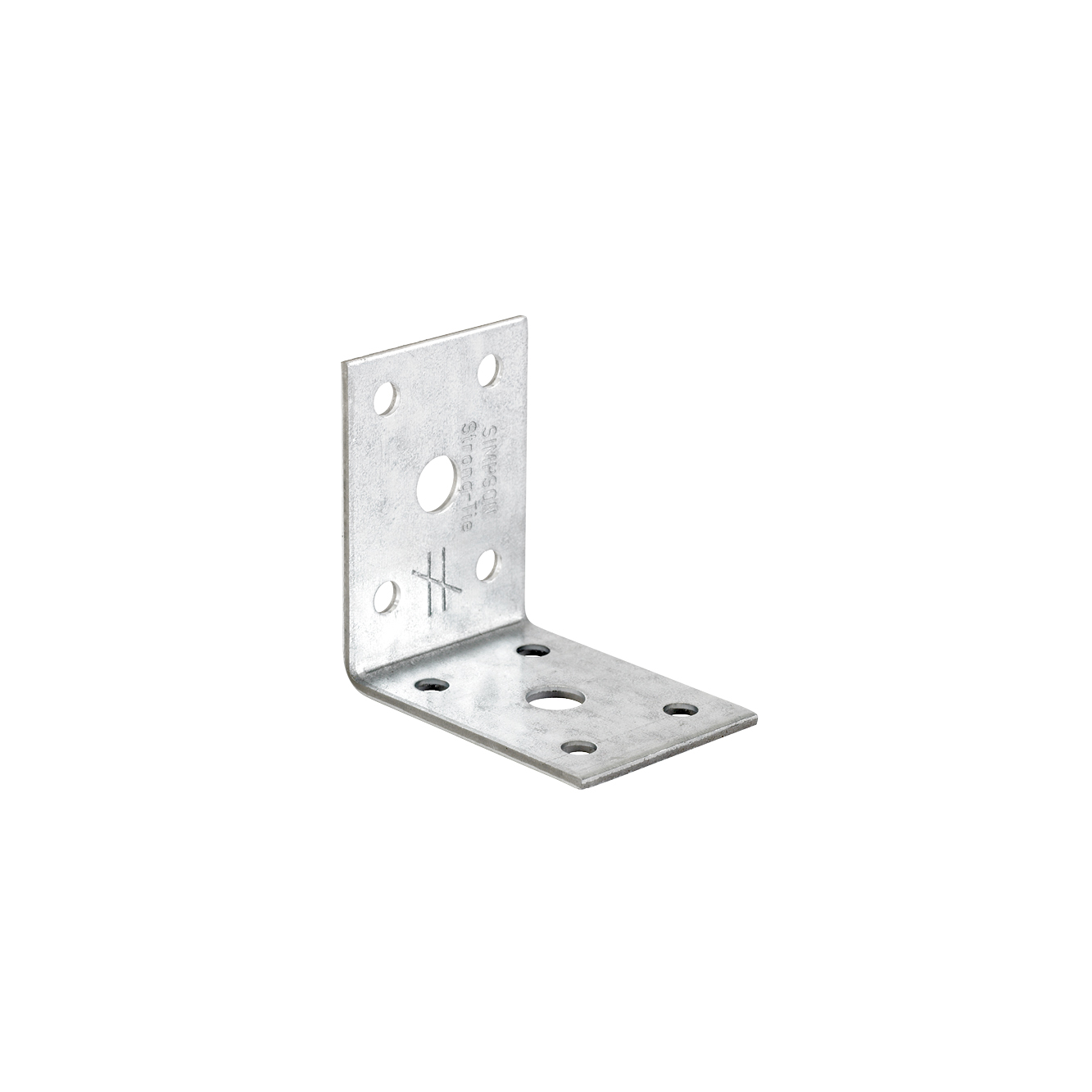

Złącze kątowe AC to prosty kątownik do połączenia prostych nieskomplikowanych połączeń elementów drewnianych. Jest praktycznym złączem montażowym używanym w pracach ciesielskich i stolarskich.
Ochrona antykorozyjna: Cynkowana ogniowo metodą Sendzimira Z 275 g/m2 (20 µm)
Zalety
Prosty montaż
Mocne i trwałe połączenia
Mocowane do drewna muru lub elementów stalowych
Zastosowanie
Połączenie
Element główny: drewno lite, drewno kompozytowe, drewno klejone warstwowo, beton.
Element drugorzędny: drewno lite, drewno kompozytowe, drewno klejone warstwowo.
Obszar zastosowań
Przeznaczony do łączenia drewnianych elementów w lekkich konstrukcjach drewnianej architektury ogrodowej.
Połączenie belek poprzecznych w mniejszych konstrukcjach drewnianych.
Dane techniczne
Wymiary
Wymiary i otwory
Referencje
Wymiary złącza [mm]
Otwory ramię A
Otwory ramię B
Box Quantity
A
B
C
t
Ø5
Ø8,5
Ø5
Ø8,5
AC35350
50
50
35
2
4
1
4
1
100

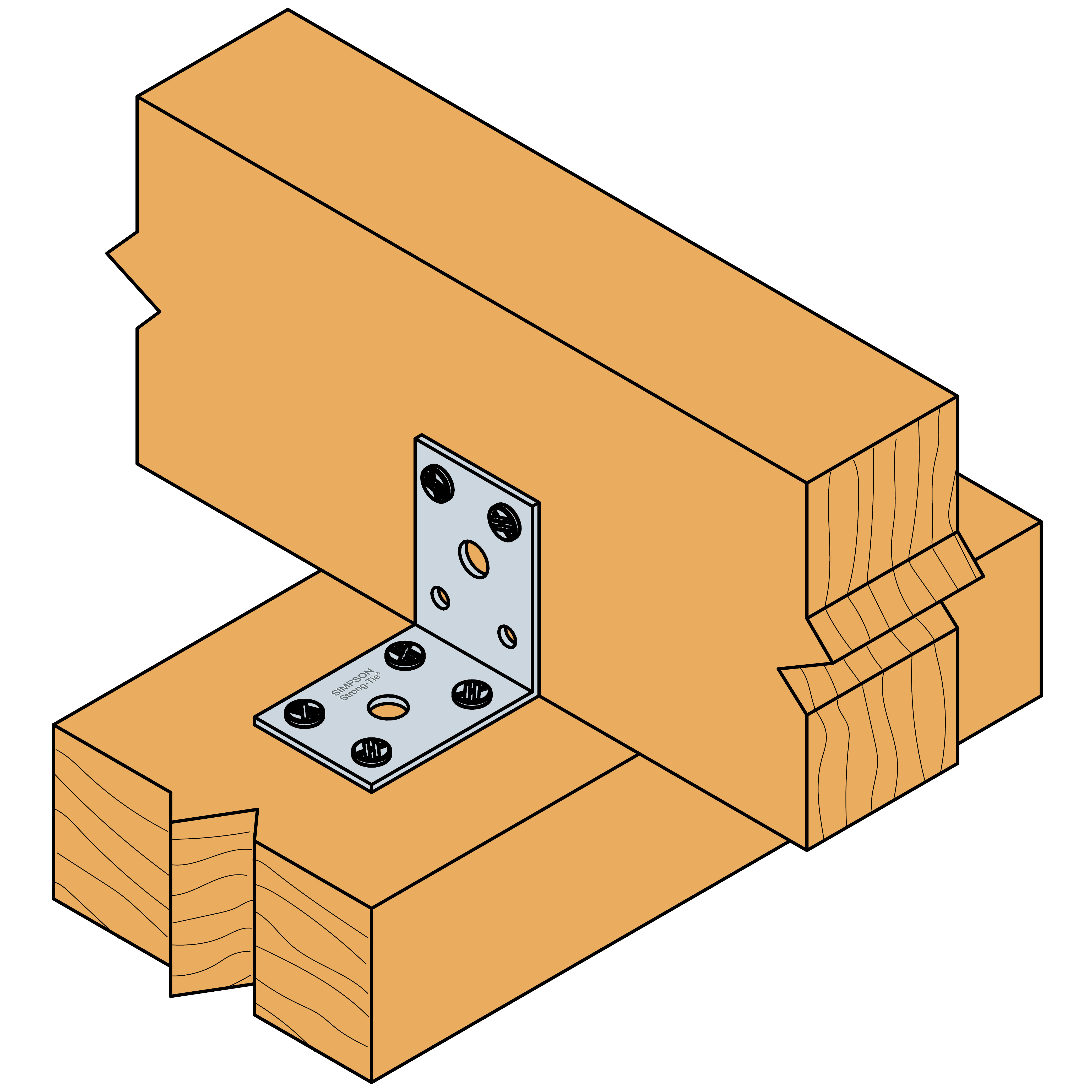

Instalacja
Montaż
Mocowanie
Za pomocą gwoździ systemowych CNA 4.0 x ℓ lub alternatywnie systemowych wkrętów CSA5.0 x ℓ.
Łącząc element drewniany z betonowym, należy zastosować kotwy mechaniczne WA-M8 lub chemiczne AT-HP Simpson Strong-Tie z wykorzystaniem prętów gwintowanych LMAS.
